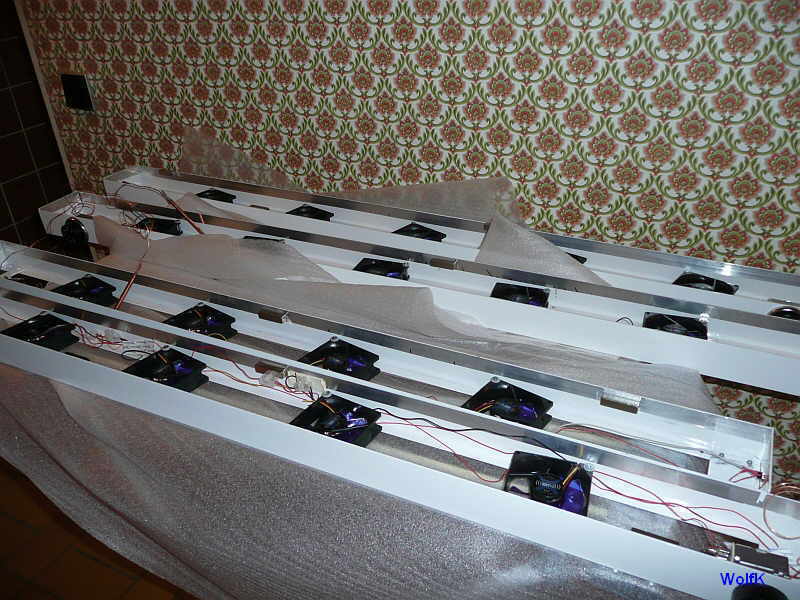

Innenleben |
 |
Detail - Thermostat |
 |
Ventilatoren -
oben angeordnet |
Wie hier im Forum schon
öfter diskutiert, habe ich versucht eine wohnraumtaugliche
Version zu basteln. Das heisst, möglichst ansehlich und möglichst
leise. Die Kaufteile welche hier diskutiert wurden sind beides nicht.
Mein unten im Bild sichtbares Teil besteht aus Alu und zwar Winkelmaterial
50x15 mm längs und 50x50 quer in 2mm Stärke. Verbunden
sind die Teile mittels Blindnieten, jeweils 4 pro Seite. Als Schalter
wurde der Regelbare Thermostat TR2 von Conrad Best. Nr. 615889 verwendet,
Lüfter Noisblocker X1 Best. 871058 Netzteil Voltcraft SW 800
Best Nr. 512588. Alle Befestigunglöcher wurden vor dem Pulverbeschichten
angebracht, auch die Gewinde, welche zur Befestigung der Lüfter
(M4) notwendig sind. Allerdings ist es grenzwertig in 2 mm starkes
Material Gewinde zu schneiden, falls jemand nicht darin geübt
ist und keine ruhige Hand hat kann man auch Nietgewinde verwenden,
welche ähnlich Blindnieten gesetzt werden. Loktite zur Befestigung
ist notwendig.. |
Wichtig ist, daß innen
die oberen 2 cm nicht beschichtet werden, das muss dem Beschichter
gesagt werden, denn dort müssen die „Supermagnete“
(von Supermagnete.de Quader 40x10 mm) später mit Uhu endfest
300 aufgeklebt werden. Der Beschichter klebt das dann mit einem
speziellen temperturbeständigen Band ab.Ansonsten ist nicht
viel dran, eine Buchse noch für den Anschluß, viel Klingeldraht
und etwas löten und schrauben. Der Thermostatkopf wird später
mit Powerstrips am Heizkörper befestigt, natürlich hinten.
Die Schaltschwelle habe ich bei 30 °C eingestellt.Ach ja, für
120cm lange Heizkörper habe ich vier Lüfter verbaut, für
140 cm 5. |
Erfahrungen: |
| Ich habe drei der Teile
im Wohnraum laufen, mit 6 Volt selbst für Spitzohren unhörbar,
meine indirekte Beleuchtung ist lauter. 9 Volt ebenfalls kein Problem,
12 Volt deutlich hörbar. Ich habe sie jetzt auf 9 V laufen.
Effekt: Deutlich verkürzte Aufheizzeiten nach Absenkphase (ca
30 %), sehr schnelles Ansprechen der Heizung, ca 2 °C (am Heizkörper
mit und ohne gemessen) niedrige Rücklauftemperatur. Nachteil:
wenn bei Innentemperaturregelung die Teile im Referenzraum sind,
schaltet die Heizung zu früh zurück, z.B. wurde es im
OG nur 21 °C warm, während im Wohnzimmer 23 °C waren,
wo die Teile verbaut sind und auch der Fühler sitzt. Im Büro
habe einen 1 m langen alten Rippenheizkörper mit 3 Lüftern
befeuert, vorher da das der einzige ist für 18 qm, kaum Temperaturen
über 20 °,jetzt richtig warm. Ich sehe das Einsatzgebiet
in erster Linie genau dort, wo zuwenig Heizkörperfläche
oder nur niedrige Heiztemperaturen vorhanden sind, bis jetzt (ist
ja auch nicht richtig kalt) habe ich keine Vorlauftemperaturen über
50 °C gesehen. |
WolfK |
Ich habe jetzt auch einmal
2 Heizkörper mit Lüftern aufgerüstet. Verbaut habe
ich Noiseblocker 60x60x25 mm. Die Startspannung ist lt. Angaben
6 V, meine laufen mit 5 V superleise. So ein Luxuskörper unter den Hk habe ich nicht geschnallt, ich habe die Teile einfach oben eingebaut, damit sieht man sie zwar, aber schlecht sieht das auch nicht aus. Wohnzimmertauglich ist das nach meiner Meinung noch und mit Netzteil und Zeitschaltuhr hat es rund 25 € für den abgebildeten Heizkörper gekostet. |
| Steve |
