Der Camping- oder Appartement-Absorberkühlschrank arbeitet mit einem Kältemittel (Ammoniak - NH3) nach dem Absorptionsprinzip.

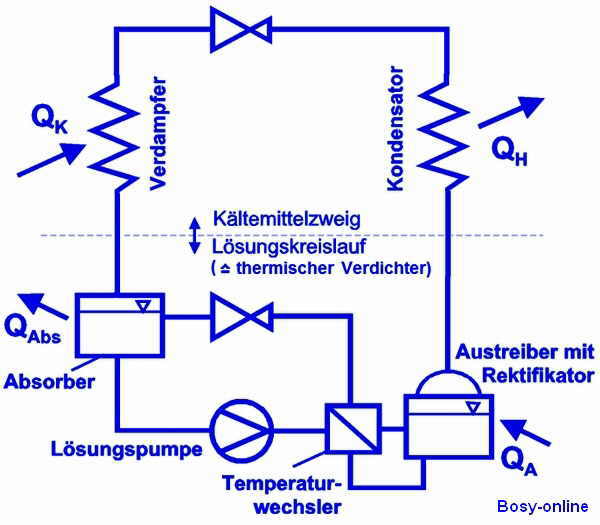

Prinzip einer Absorptionskältemaschine	Das Kältemittel gelangt in einem Verdampfer. Dort verdampft das Kältemittel und entzieht dem Raum (Kühlschrank) Wärme, die über das Ammoniakgas in den Absorber geleitet wird. Im Absorber befindet sich Wasser, welches das gasförmige Ammoniak aufnimmt (Absorption). Das ammoniakhaltige Wasser wird nun in den Kocher geleitet, wo es mit Hilfe einer elektrischen Heizung erhitzt wird. Dadurch wird der Druck erhöht und das Ammoniak wird als Dampf freigesetzt, der dann in den Kondensator weiter geleitet wird. Das nun ammoniakfreie Wasser fließt durch einen Nebenkreislauf in den Absorber zurück. In dem Kondensator gibt das Gas seine Wärme an die Umgebung ab. Dies geschieht über die Lamellen des Kondensators hinter dem Gerät. Daraufhin verflüssigt sich das Ammoniak und es gelangt anschließend wieder in den Verdampfer und der Kreislauf beginnt von vorne.
Der Absorberkühlschrank arbeitet geräuschlos und kann mit unterschiedlichen Energiearten betreiben werden, so z. B. mit 230 V Gleich- oder Wechselspannung, 12 V Gleichspannung, mit dem Kfz-Bordnetz oder Propangas. Auf Grund des geräuschlosen Betriebs wird das System gerne in Wohnwagen oder Appartements eingesetzt.

Die Grundlage eines Absorptionskühlschranks wurde mit der Erfindung von Ferdinand Carré, der 1859 das Patent auf die Ammoniak-Absorptionsmaschine anmeldete, gelegt. Diese Technik wurde 1927 durch ein Patent des IcyBalls von David Forbes Keith anmeldet.

IcyBall Quelle: Crosley Die Icyball hat keine beweglichen Teile und arbeitet nicht ununterbrochen, sondern muss manuell betrieben werden. Bei diesem System wird Wärme aus einem Raum in einen anderen Raum mit der Hilfe eines Wasser/Ammoniak-Gemisch als Kältemittel transportiert. Das Gerät besteht aus zwei Metallkugeln. Einer heißen (warmen) Kugel, mit Wasser und eine kalte Kugel mit flüssigem Ammoniak. Diese sind durch ein umgekehrtes U-Rohr verbunden. So kann sich das Ammoniakgas in beiden Richtungen bewegen. Die kalte Kugel hat eine Öffnung, in die eine Eiswürfelschale platziert werden kann, was als "Gefrierfach" bezeichnet werden kann. Schema-IcyBall Quelle: Crosley Patentschriftskizze Quelle: Crosley

.
