Diese Seite ist für den fachpraktischen Unterricht der Anlagenmechaniker für Sanitär-, Heizungs- und Klimatechnik erstellt und kann als Hilfestellung zur Fehlersuche genutzt werden. Die neuen Steuergeräte (Feuerungsautomaten) zeigen die entsprechenden Fehler durch Blinksignale an.

Ohne Spezialwerkzeuge und Messgeräte darf an einem Ölbrenner nichts verändert werden!

.

Quelle: Philipp Wagner GmbH
Der Wieland-Stecker (auch Euro-Stecker) gilt als Normanschlussstecker für Ölbrenner. Durch diese Steckverbindung kann jedes Brennerfabrikat eingewechselt werden. Außerdem wird die Abnahme des Brenners während der Wartungsarbeiten erleichtert.
Brenneranschluss
Quelle: SCHEER Heizsysteme & Produktionstechnik GmbH

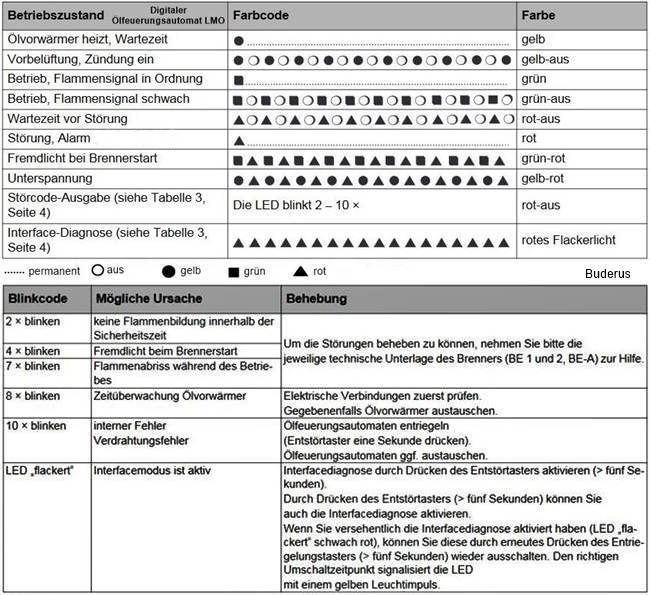

Die neuen digitalen Feuerungsautomaten zeigen die entsprechenden Fehler durch Blinksignale an. Der Entstörtaster (Entstörungsknopf) ist das Bedienelement für die Entriegelung und die Aktivierung/Deaktivierung der Diagnose. Die mehrfarbige LED (gelb, grün, rot) zeigt die jeweiligen Betriebszustände an. Nach einer Störabschaltung leuchtet die LED am Feuerungsautomaten "rot" auf. Über einen "Blinkcode" können die Störungen angezeigt werden.
