Wasserversorgung auf Eiderstedt

im nordfriesischen Marschland

Entwässerung des Marschenlandes

Landgewinnung

Geschichte der Sanitär-, Heizungs-, Klima- und Solartechnik
Abkürzungen im SHK-Handwerk
Bosy-online-ABC

Eiderstedter Wappen Quelle: Heimatbund Landschaft Eiderstedt e.V.

Aus 3 Inseln ("Dreilanden" > Eiderstedt, Everschop, Utholm) wurde in den letzten Jahrhunderten durch immer neue Eindeichungen die Halbinsel "Eiderstedt". Im Eiderstedter Wappen wird das durch die drei Schiffe symbolisiert. > mehr > Landgewinnung - Deiche - Deichstöpen - Köge

Warft
Vor dem Eindeichen des Marschenlandes an der Nordseeküste und auf den Halligen (Marschlandinseln ca. 1 bis 2 Meter über dem Meeresspiegel) schützten sich die Bewohner und ihr Vieh vor Sturmfluten durch den Bau von Warften (Warf, Wurt, Werfte, Worth, Terpe oder Wierde). Die künstlich aufgeworfenen Erdhügel wurden mit Mist und hauptsächlich mit Kleiboden (Sedimentation von Schlickwatt) hergestellt und erreichten nach und nach eine Höhe von +3 bis +5 m NN (über dem normalen Meeresspiegel). Die ersten Warften wurden im 3. Jahrhundert v. Chr. gebaut.
Für Einzelgehöfte (Hofwarft) wurden sie in runder und für Dorfansiedlungen in gestreckter Bauweise erstellt. Auf der Hofwarft gab/gibt es einen Haubarg (Wohnstallhaus), mehrere Nebengebäude und Pferche (mobile Einzäunung). Mit dem zunehmenden Deichbau konnten die Moore und Salzwiesen durch Siele (Schleusen) oder Schöpfwerke künstlich entwässert werden. Daraus ergaben sich die sog. Langstreifenflure. Hier sind die Fennen (Wiesen, Weiden) gegrüppelt (Langstreifenflur - langgezogene flache Hügel) und durch Entwässerungsfurchen (Grüppen) versehen, damit sie schneller trocknen. Das Wasser sammelt sich in den Furchen, fließt in Gräben (Graften) und wird durch Sielzüge über Siele (Schleusen) oder Schöpfwerke in die Nordsee abgeleitet.

In allen Fällen gab es kein salzfreies Grundwasser. Zur Wassergewinnung auf den Warften wurden/werden folgende Einrichtungen genutzt: Sodenbrunnen (gegrabener Brunnen [Schachtbrunnen]) Sod (Süßwasserzisterne) Zisterne (unterirdischer Wasserspeicher) Fething (oberirdisches Regenwasser-Sammelbecken) Tauteich Tränkekuhle Graft (Graben) mit Schetels

Sod
Die Sod (Sad > Grube) ist eine einfache Süßwasserzisterne, die flaschenförmig im Kleiboden (Sedimentation von Schlickwatt), mit Soden (viereckige Grasnarben- oder Torfstücke) oder Ziegelsteinen verkleidetet, angelegt ist und Regenwasser aufnimmt. Die schmale Öffnung wird mit einem Holzdeckel abgedeckt, um das Eindringen von Salzwasser zu verhindern. Das Wasser wird mit Eimern, die an Brunnenbäumen oder einfachen Schöpfstangen hängen, gefördert.

Tauteich
Der Tauteich ist eine besondere Art der Süßwassergewinnung, der schon vor 1.000 Jahren auf den Warften auf der Halbinsel Eiderstedt angelegt wurden. Nach dem Ausheben wurden diese muldenförmigen länglichen Wasserspeicher mit trockenem Schilf oder Stroh, Klei (Sedimentation von Schlickwatt) und Steinen bedeckt. Diese Schicht darf nicht zerstört werden, da sonst der Teich, wie die Tränkekuhlen, austrocknen würde.
Der Teich füllt sich in der Nacht und in den Morgenstunden mit Tauwasser. Der Tau, der sich niederschlägt, ist größer als tagsüber verdunsten kann. Ausgrabungen haben ergeben, dass die Tauteiche ca. 19 m breit und 36 m lang (ca. 600 m²) waren. Sie hatten eine Sohlenbreite von ca. 12,30 m und eine Tiefe von ca. 2 m. Von dem flachen, muldenförmigen Einschnitt stiegen die Seitenflächen unter einem Winkel von 155° zur Horizontalen hin an.

Das Marschenland (Köge Polder, Groden) an der Nordseeküste wird durch die Entwässerungsfurchen (Grüppen) in den sog. Langstreifenfluren, über Gräben, Dücker und Sielzüge durch Schütze in die Vorfluter und dann durch Siele, Schleusen oder Schöpfwerke über die Außentiefs (Butentief, Außenfleet) in die Nordsee bzw. Eider entwässert. > mehr

Ein Siel in einem ehemaligen Seedeich - Katingsiel

Sielzüge im Katinger Watt

Saniertes Außensiel am Surfsee am Katinger Watt

Berechnung und Gestaltung von Dükern in Abwasserkanälen - Universität Weimar
Rheindüker Düsseldorf – Neubau - Ingenieurbüro Wendt

Landgewinnung und Wasserversorgung im nordfriesischen Marschenland
Die Nordseemarschen haben keine Süßwasserquellen und auch kein brauchbares Grundwasser. Um Trinkwasser für die Bewohner und Wasser für das Vieh aufzufangen, gab/gibt es spezielle Einrichtungen. So besteht z. B. auf der Halbinsel Eiderstedt und den Halligen im nordfriesischen Wattenmeer das Grundwasser bzw. Oberflächenwasser aus Salzwasser (in St. Peter-Ording ist es außerdem schwefelhaltig). Erst mit der Wasserversorgung aus dem Geestland wurden diese Gebiete (Eiderstedt ab 1962 [Trinkwasser vom Wasserbeschaffungsverband Eiderstedt]), Hallig Hooge ab 1968, Tönning ab 1971, Hallig Gröde ab 1976) mit Trinkwasser versorgt.
Aus Dreilanden wurde die Halbinsel Eiderstedt
Aus 3 Inseln ("Dreilanden" > Eiderstedt, Everschop, Utholm) wurde in den letzten Jahrhunderten durch immer neue Eindeichungen die Halbinsel "Eiderstedt". Im Eiderstedter Wappen wird das durch die drei Schiffe symbolisiert.

Heimatbund Landschaft Eiderstedt e.V.
Chronologie + Deichbau + Köge +  Besiedlung

Landgewinnung - Deiche - Deichstöpe - Köge
Eiderstedt besteht auch heute noch aus 70 Kögen. Ein Koog ist ein bewohnbarer und wirtschaftlich nutzbarer Landabschnitt, der durch aufwendige und langwierige Maßnahmen der Nordsee abgewonnen wird. Nach der Landgewinnung durch Lahnungen und Buhnen wird ein Seedeich (Außendeich) gebaut. Danach wird das eingedeichte Land (Langstreifenflure) über Graften (Gräben), Sielzüge (Binnentief [Sieltief, Binnenfleet, Wettern]), Vorfluter (Spieker, Speicher - 2) und Siele (4) und/oder Schöpfwerke (30) und an der  Eider durch Außentiefs (Butentief, Außenfleet) (4) entwässert. Dabei wird das Land im Laufe der Zeit durch Regenwasser entsalzt.
Die Innendeiche (Mitteldeiche, Schlafdeiche [24,9 km], Eiderdeiche [84,4km]) auf Eiderstedt bleiben weiter bestehen, wobei die Straßendurchführungen durch Deichstöpen (Deichscharten - 22) abgesichert werden können. Die vorherigen Außensiele funktionieren jetzt als Innensiele (Mittelsiele - 30).
Für die Unterhaltung der Mittel- und Eiderdeiche, Deichstöpe, Speicherbecken und Außentiefs an der Eider und der Unterhaltung und Betrieb der Mitteldeichsiele und Schöpfwerke ist der Deich- und Hauptsielverband Eiderstedt in Garding im gesamten Verbandsgebiet zuständig. Für den Küstenschutz (Seedeiche [Außendeiche], Deichvorland) ist das Ministerium für Landwirtschaft, Umwelt und ländliche Räume des Landes Schleswig-Holstein (MLUR) als oberste Küstenschutzbehörde zuständig. Als oberste Küstenschutzbehörde obliegt ihm die Aufsicht über die untere Küstenschutzbehörde. Die Aufgaben der unteren Küstenschutzbehörde übernimmt der Landesbetrieb für Küstenschutz, Nationalpark und Meeresschutz Schleswig-Holstein (LKN-SH).

Landgewinnung
Neues Deichvorland wird durch Lahnungen und Buhnen durchgeführt. Zwischen den Lahnungen entstehen durch die Verlandung Beete (Langstreifenflure), die auch in den eingedeichten Kögen erhalten werden.
Die Beete entstehen durch natürliche Sedimentablagerung (Aufschlickung - feine organische Überresten und gemahlene Sedimente). Dies wird durch das Anlegen von Lahnungsfeldern (parallele Holzpfahlreihen [Lahnungskarrees] - 200/200 m oder 400/400 m) intensiviert. Lahnungen sind eingerammte Pfähle, die einen Abstand vo 30 bis 50 cm haben. Hier wird das anschwemmende Wasser gebremst und seine Schwebeteilchen können sedimentieren. Außerdem halten die Lahnungen die Sedimenteilchen in den Lahnungsfelder.
Das sich neubildende Land besteht aus 3 Vegetationszonen. In der Quellerzone (Salicornietum - von 40 cm unter der Flutlinie bis zur mittleren Flutlinie) befinden sich Queller, Schlickgras und ein dichter Rasen von Mikroalgen. Im Verlandungsbereich befindet sich die Andelzone (Puccinellietum - oberhalb der Flutlinie), in der das Andelgras durch Ausläufer die erste geschlossene Vegetationsdecke bildet. In der Rotschwingelzone (Festucetum - seltene Überflutung) nimmt die Vielfalt der Pflanzen zu.
Zuerst siedeln sich die typischen Salzwasserpflanzen an bzw. sie werden angepflanzt. Zuerst siedeln sich die Queller (Glasschmelz oder Glasschmalz, Meerfenchel, Meeresbohne, Meeresspargel [Salicornia]) an, danach siedeln sich weitere salztolerante Arten wie Salzwiesengras (Andel - Strandschwingel oder Strand-Salzschwaden [Puccinellia maritima]), Strandaster, Strandsode und Strandflieder an. Unbeweidete Bereiche werden von den Büschen der Keilmelde bedeckt. Die Pflanzen fördern die Ablagerung von Sedimenten und halten diese fest.
Im Watt und in den Prielen (Wattenmeer) gibt es nur wenige Hundert Tierarten, die sich an die Widrigkeiten des Lebensraumes angepasst haben. Diese treten aber oft in riesiger Anzahl auf. So sind Nesseltiere, Schwämme, Stachelhäuter und viele andere Meerestiere mit ihren ganz eigenen Körperformen und Lebensweisen nur im Salzwasser anzutreffen. Bodenfresser und planktonfressende Filtrierer sind besonders wichtig. Hier ist der Wattwurm durch seine Sand-Spaghettihäufchen allgemein bekannt. Er arbeitet alljährlich die oberen 20 cm der Bodenfläche durch.
Wenn das Niveau des angelandeten Wattbodens so hoch angestiegen ist, dass die normale Flut die Lahnungsfelder nicht mehr erreicht, werden Langstreifenflure (langgezogene flache Hügel) mit Entwässerungsfurchen [Grüppen - Entwässerungsgräben) angelegt. Diese werden jährlich ausgehoben und auf die Streifenflur verbracht.
Heute dient das Vorland fast nur noch zum Küstenschutz. Außerdem werden Buhnen (Pfahl-, Stein- und Spundwandbuhnen) zur Ablenkung oder Beruhigung von Tideströmungen, die parallel zur Küste verlaufen, eingesetzt. Sie werden quer zur Küstenlinie errichtet und bis knapp über das mittlere Tidehochwasser eingebracht.

Deiche

De nich will dieken, mutt wieken (Wer nicht deichen will, muss weichen)

Landgewinnung an der Nordsee

Übersichtskarte der Deichbaumaßnahme auf Nordstrand am Norderhafen.

Wenn die Deiche nicht mehr halten, dann sieht es für die tiefliegenden Gebiete schlimm aus.

.

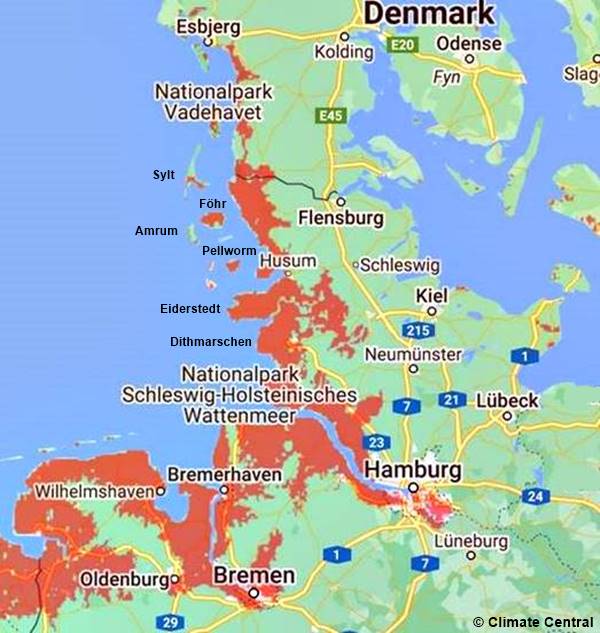

Die rot eingefärbten Abschnitte dieser Karte zeigen, welche Orte bis spätestens 2100 unter Wasser liegen könnten. Erkennbar: Deutschland und die Niederlande sind besonders hart betroffen.
Quelle: Climate Central
Weltkarte zeigt, welche Orte es 2050 nicht mehr geben könnte
Robin Hartmann, TRAVELBOOK.de - Axel Springer SE

Deichstöpe
Ehemalige Seedeiche (Außendeiche) werden durch die Landgewinnung zu Innendeiche (Mitteldeiche, Schlafdeiche) als zweite Deichlinie und die Verkehrswege werden durch die Deiche geführt. Um diese Deiche weiterhin für den Küstenschutz bei evtl. auftretendem Hochwasser nutzen zu können, werden Stöpen eingesetzt. Diese verschließbaren Durchlässe (Stöpen > Deichscharten), die aus Betonbauteilen bestehen, werden bei Bedarf mit zwei Reihen von Holzbohlen geschlossen. Zwischen und vor den Bohlen werden Sandsäcke (oder auch Kleiboden) angebracht.
Stöpen (Deichscharten) kommen auch im Hafenbereich in Seedeichen zum Einsatz. In der Regel gibt es aber Seedeich-Überfahrten (z. B. St. Peter-Ording-Strand, Everschop-Siel, Eidersperrwerk)).

Koog
Ein Koog (an der Westküste Schleswig-Holstein; Niedersachsen - Groden; Niederlanden - Polder) ist ein durch einen Deich aus den Seemarschen (Marsch) gewonnenes Land. Neue Köge werden vor alte Deiche gesetzt werden und haben rundherum Deiche. Dieses neugewonnene Marschland ist sehr fruchtbar. In Nordfriesland gab es bis 1634 über 100 Köge. Viele davon wurden dann von einer Sturmflut (zweiten großen Manndränke) zerstört. Aber schon wenige Jahre danach wurde wieder neues Land bedeicht.
Neue Köge (Landgewinnung) wurden bis in die Mitte des 20. Jahrhundert aus rein wirtschaftlichen Gründen eingedeicht. Der letzte Koog in Nordfriesland (Friedrich-Wilhlen-Lübke-Koog) wurde 1954 gebaut. Seitdem ist der Deichbau nur noch Küstenschutz. Aufgrund des Klimawandels werden zur Zeit viele Deichstrecken neu gebaut (z. B. Nordstrand) oder verstärkt. Um einen neuen Koog nutzen zu können, ist die Entwässerung des neuen Landes sehr wichtig.

Warft
Vor dem Eindeichen des Marschenlandes an der Nordseeküste und auf den Halligen (Marschlandinseln ca. 1 bis 2 Meter über dem Meeresspiegel) schützten sich die Bewohner und ihr Vieh vor Sturmfluten durch den Bau von Warften (Warf, Wurt, Werfte, Worth, Terpe oder Wierde). Die künstlich aufgeworfenen Erdhügel wurden mit Mist und hauptsächlich mit Kleiboden (Sedimentation von Schlickwatt) hergestellt und erreichten nach und nach eine Höhe von +3 bis +5 m NN (über dem normalen Meeresspiegel). Die ersten Warften wurden im 3. Jahrhundert v. Chr. gebaut.
Für Einzelgehöfte (Hofwarft) wurden sie in runder und für Dorfansiedlungen in gestreckter Bauweise erstellt. Auf der Hofwarft gab/gibt es einen Haubarg (Wohnstallhaus), mehrere Nebengebäude und Pferche (mobile Einzäunung). Mit dem zunehmenden Deichbau konnten die Moore und Salzwiesen durch Siele (Schleusen) oder Schöpfwerke künstlich entwässert werden. Daraus ergaben sich die sog. Langstreifenflure. Hier sind die Fennen (Wiesen, Weiden) gegrüppelt (Langstreifenflur - langgezogene flache Hügel) und durch Entwässerungsfurchen (Grüppen) versehen, damit sie schneller trocknen. Das Wasser sammelt sich in den Furchen, fließt in Gräben (Graften) und wird durch Sielzüge über Siele (Schleusen) oder Schöpfwerke in die Nordsee abgeleitet.
In allen Fällen gab es kein salzfreies Grundwasser. Zur Wassergewinnung auf den Warften wurden/werden folgende Einrichtungen genutzt:

- Sodenbrunnen (gegrabener Brunnen [Schachtbrunnen])
- Sod (Süßwasserzisterne)
- Zisterne (unterirdischer Wasserspeicher)
- Fething (oberirdisches Regenwassersammelbecken)
- Tauteich
- Tränkekuhle
- Graft (Graben) mit Schetels

Sodenbrunnen
Der Sodenbrunnen (Sodbrunnen) ist ein Schachtbrunnen bis in die Grundwasser führenden Schichten reicht. Sie wurden mit Soden gebaut und nachträglich mit einer Aussteifung aus Holzgeflechten oder durch einen Holzrahmen verstärkt. Nach der Schöpfmethode unterscheidet man zwischen Zieh- und Wippgalgenbrunnen. Da aber das Grundwasser im Marschenland salzhaltig, teilweise sogar zusätzlich schwefelhaltig ist, war es in den meisten Fällen zur Trinkwasserversorgung der Bewohner nicht geeignet und konnte nur dann für das Vieh verwendet werden, wenn es mit Regenwasser zu Brackwasser wurde.
Sod
Die Sod (Sad > Grube) ist eine einfache Süßwasserzisterne, die flaschenförmig im Kleiboden (Sedimentation von Schlickwatt), mit Soden (viereckige Grasnarben- oder Torfstücke) oder Ziegelsteinen verkleidetet, angelegt ist und Regenwasser aufnimmt. Die schmale Öffnung wird mit einem Holzdeckel abgedeckt, um das Eindringen von Salzwasser zu verhindern. Das Wasser wird mit Eimern, die an Brunnenbäumen oder einfachen Schöpfstangen hängen, gefördert.
Zisterne
Zisternen sind unterirdische Wasserspeicher, die Regenwasser von den Hausdächern aufnehmen. Sie befinden sich unter den Wohngebäuden. Sie werden im Kleiboden aus Ziegelsteinen gemauert und verputzt. Bevor das Regenwasser in die Zisterne gelangt, durchläuft es ein Kiesbett (in einigen Fällen auch ein Reet- bzw. Schilffeld), damit es gereinigt wird. Die Entnahme des Wassers wurde mit Eimern oder mit Handpumpen vorgenommen. Damit es als Trinkwasser verwendet werden kann, wurde das Wasser abgekocht.
Fething
Jede Warft hat eine teichartige Vertiefung (Fething – ca. 3 bis 4 m tief), die Regenwasser sammelt und als Viehtränke genutzt wird. Sie werden durch den direkten Niederschlag und durch Zuleitungen von Dachabflüssen der Warftgebäude gespeist. Wenn der Fething in Trockenzeiten austrocknen sollte, gibt es Ausführungen, die am unteren Ende ein Sodenbrunnen als letzte Wasserreserve (Grundwasser) haben. Damit die Fethinge nicht überlaufen, wird überschüssiges Wasser in eine Graft abgeleitet.
Tauteich
Der Tauteich ist eine besondere Art der Süßwassergewinnung, der schon vor 1.000 Jahren auf den Warften auf der Halbinsel Eiderstedt angelegt wurden. Nach dem Ausheben wurden diese muldenförmigen länglichen Wasserspeicher mit trockenem Schilf oder Stroh, Klei (Sedimentation von Schlickwatt) und Steinen bedeckt. Diese Schicht darf nicht zerstört werden, da sonst der Teich, wie die Tränkekuhlen, austrocknen würde.
Der Teich füllt sich in der Nacht und in den Morgenstunden mit Tauwasser. Der Tau, der sich niederschlägt, ist größer als tagsüber verdunsten kann. Ausgrabungen haben ergeben, dass die Tauteiche ca. 19 m breit und 36 m lang (ca. 600 m²) waren. Sie hatten eine Sohlenbreite von ca. 12,30 m und eine Tiefe von ca. 2 m. Von dem flachen, muldenförmigen Einschnitt stiegen die Seitenflächen unter einem Winkel von 155° zur Horizontalen hin an.
Tränkekuhle
Tränkekuhlen sind künstlich angelegte Wasserlöcher, die als Süßwassertränke für das Vieh genutzt werden. Auch heute sieht man noch auf jeder Fenne die Kuhlen. Durch den fortschreitenden Grünlandumbruch entfallen diese Gebiete als Brut-, Nahrungs- und Rastgebiet der Zugvögel. Deshalb wird die Erhaltung der Tränkekuhlen, des Grabennetzes, eines ausreichenden Dauergrünlandanteils und eines hohen Anteils von Flächen mit charakteristischem Beet-Grüppen-System gefordert.

Graft
Die meisten Warften sind von ein oder zwei Graften (breite Gräben) mit Schetels umgeben. Sie dienen zur Entwässerung der Graft und als Süß- oder Brackwasserspeicher. Sie haben einen Ablauf in einen Sielzug, der die Landschaft entwässert.
Siel
Im Gegensatz zu einem Schöpfwerk benötigt ein Sielkeine Pumpen, da die Tore je nach dem Wasserstand (Gezeiten - Ebbe und Flut) auf der Seeseite geöffnet oder geschlossen werden.
Ein Siel (Schleuse) ist ein Bauwerkim Seedeich an der Nordseeküste, das Köge (Polder, Groden) entwässert. Der Seedeich schützt das aus der See gewonnene, sehr flache Land vor Überflutung, da es niedriger als der normale Wasserspiegel der See liegt, aus dem das Land gewonnen wurde.
Das bei dem zunehmenden Deichbau gewonnene Land (Köge, Polder, Groden) muss ständig entwässert werden. Das Wasser wird in den sog. Langstreifenfluren aufgenommen. Hier sind die Fennen (Wiesen, Weiden) gegrüppelt (Langstreifenflure - langgezogene flache Hügel) und durch Entwässerungsfurchen (Grüppen) versehen, damit sie schneller trocknen. Das Wasser sammelt sich in den Furchen, fließt in Gräben und wird durch Sielzüge (Binnentief [Sieltief, Binnenfleet, Wettern]) in die Vorfluter (Spieker, Speicher) vor den Sielen abgeleitet.
Ein Sielbauwerk besteht aus

ich arbeite dran
