Das
Flügelradanemometer
ist ein mobiles, batteriebetriebenes Gerät
zur Messung der Strömungsgeschwindigkeit,
Temperatur und der relativen Luftfeuchte. Es eignet
sich zur Bestimmung der Strömungsgeschwindigkeit
und des Volumenstroms an Luftdurchlässen
von RLT-Anlagen. Das großflächige Flügelrad
sorgt hierbei für eine gute Mittelwertmessung.
Es gibt verschiedene Messprogramme, so z. B. die
Schleifenmessung. |
| Anwendungen
|
- Messung der Luftgeschwindigkeit,
Temperatur und Luftfeuchte am Luftauslass
- Detektion von
größeren Leckstellen in der Gebäudehülle,
z.B. an Fenstern, Steckdosen etc. in Verbindung
mit Gebäudedichtheitsmessungen
|
| Vorteile |
- parallele Messung
von Geschwindigkeit, Temperatur und Luftfeuchte
ermöglicht umfassende Beurteilung des Luftstroms
- Messungen an großen
Luftauslässen möglich - integrierte
Mittelwertbildungüber acht Messpunkte
- automatische Berechnung
des Luftvolumenstroms
- Hold-Funktion
- verschiedene Maßeinheiten
wählbar (°C, °F, %RH, m/s,Ft/m,
M³/m, cfm, cm, inch)
- Hintergrundbeleuchtung
- Eingabe der Kanalfläche
(Höhe x Breite, Durchmesser oder Fläche)
- MIN/MAX
- Stativanschluss
(Flügelrad und Gerät)
|
|
|
|
| |
Das
Lüftungsmessgerät
dient der rückwirkungsarmen Überprüfung
der Ab- und Zuluftauslässe an Lüftungsanlagen. |
Der
Luftvolumenstrommesstrichter
verfügt über ein Hitzdrahtsensorelement,
das den gesamten Querschnitt bedeckt . Ein durch
den Querschnitt tretender Luftstrom kühlt den
vorgeheizten Heizdraht und bewirkt eine Änderung
des Stromflusses durch den temperaturabhängigen
Widerstandsdraht. Der Luftstrom wird ausgewertet;
dies ermöglicht eine reaktionsschnelle, präzise
Messung und die Erkennung von Schwankungen im Luftvolumenstrom.
Durch den geringen Strömungswiderstand des
Messtrichters ist eine Rückwirkung auf den
zu messenden Luftvolumenstrom im Gegensatz zu Trichtermessungen
mit Punktsonden vernachlässigbar: (2,5 Pa bei
100 m3/h). Die Beurteilung punktförmiger Lecks
bei der Gebäudedichtheitsmessung ist ebenso
möglich. |
| Anwendungen |
- schnelle und präzise
Messung an Zu- und Abluftelementen
- äußerst
rückwirkungsarme Überprüfung der
Ab- und Zuluftventile (mit Messtrichter 340 x
340 mm) an Lüftungsanlagen
|
| Vorteile |
- der Einfluss des
Messtrichters auf den einzustellenden Lüftungsstrang
ist im Vergleich zu gebräuchlichen Messtrichtern
vernachlässigbar gering
- reaktionsschnelle
Messung
- Erkennung von Schwankungen
im Luftvolumenstrom
- Erfassung des gesamten
Strömungsprofils durch flächig angeordneten
Hitzedraht, physikalische Mittelwertbildung -
in der Regel erheblich genauere Messung gegenüber
Messtrichtern mit Punktsonden
|
|
|
|
Luftstrommessung
- Strömungsvisualisierung
|
Strömungsprüfer
für Luft, mit Gebläseball, Röhrchen
und Gummikappen |
|
| Strömungsprüfer
Dräger Flow-Check |
|
Strömungsprüfer
Dräger Flow-Check-Set |
Quelle:
Drägerwerk AG & Co. KGaA, Lübeck |
|
Rauchpatronen
eignen sich besonders gut, um Luftströmungen
im nicht mehr messbaren Bereich (< 0,05 m/s)
darzustellen. Diese werden in der Klima-,
Lüftungs- und Schornsteintechnik
eingesetzt. Besonders bei dem Nachweis eines Kaltlufteinfalls
von kalten Außen- und Fensterflächen,
der oft als störend bei Fußbodenheizungen
empfunden wird. |
Smokedec-Rauchpatronen
erzeugensind einen wirbelnden Rauch, der bei der
Überprüfung von Klima-
und Lüftungsanlagen und bei der Suche
nach Leckstellen in Kanalsystemen
eingesetzt wird. |
Der
Rauch ist völlig ungiftig, enthält kein
Oel und hat die gleiche Dichte wie die umgebende
Luft. Dadurch kann das natürliche Steigen und
Fallen von Luftströmungen beobachtet werden.
Die Patronen ergeben eine ausreichende Menge Rauch,
der kontinuierlich an die Luft abgegeben wird. So
lassen sich auch Luftbewegungen bei kleinsten Geschwindigkeiten
sicher verfolgen. |
|
Die
Röhrchen in dem Dräger-Strömungsprüfer
enthalten ein mit Schwefelsäure imprägniertes
poröses Trägermaterial. Nach Öffnen
der Glasspitzen wird mit Hilfe eines kleinen Gebläseballs
Luft durch das Röhrchen gedrückt. Mit
dem Wasserdampfgehalt der Luft bildet sich dabei
ein stark verdünntes Schwefelsäureaerosol,
das als weißer Rauch an der Austrittsöffnung
des Röhrchens deutlich sichtbar wird. Dieser
Rauch wird von der Luftströmung getragen, da
sich dessen spezifisches Gewicht nur unwesentlich
von dem der Luft unterscheidet. Der Strömungsprüfer
kann mehrfach verwendet werden und wird bis zum
nächsten Einsatz mit den mitgelieferten Gummikappen
verschlossen. |
Mit
der Nebelwolke, die mit dem Strömungsprüfer
Dräger Flow-Check erzeugt wird, werden
auch die kleinsten Luftströmungen sichtbar
gemacht. |
Ein
kleines Heizelement im Kopf des
Gerätes erhitzt ein speziell entwickeltes,
höher-molekulares Alkoholgemisch,
das sich in einer Patrone befindet.
Beim Austritt kondensiert das entstehende
Gas zu einem Nebel. Nach dem jeweiligem
Einsatzfall werden per Knopfdruck einzelne, kleine
Nebelwolken oder durch das permanente drücken
oder feststellen des Knopfes ein kontinuierlicher
Nebel erzeugt. Die Flüssigkeitsmenge einer
Patrone reicht, um etwa drei Minuten lang kontinuierlich
Nebel zu erzeugen. Quelle: Drägerwerk
AG & Co. KGaA |
| . |
|
|
|
Wandströmungen
lassen sich auch mittels aufgeklebter Wollfäden
relativ einfach sichtbar machen. Hier gibt es zwei verschiedene
Möglichkeiten: |
Woll-
und Garnfäden: |
Je nach Strömungsgeschwindigkeit
werden Fäden aus Nähgarn oder Wolle auf die Oberfläche
des Messbereiches geklebt. Die Fäden können sehr einfach
und schnell an jeder beliebigen Stelle angebracht werden und
ermöglichen eine Strömungsvisualisierung auch über
größere Gebiete. |
Fluoreszierende
dünne Fäden: |
Dünne
Nylonfasern werden mit einem UV-Farbstoff getränken und
auf die Messoberfläche geklebt. Während sich die einzelnen
Fasern in Strömungsrichtung ausrichten, werden sie mit
einem UV-Stroboskop zum Fluoreszieren gebracht, wodurch die
Strömung sehr gut sichtbar wird. Das Anbringen der sehr
filigranen Fasern ist jedoch deutlich aufwendiger als bei Woll-
oder Garnfäden. Außerdem muss darauf geachtet werden,
dass sich die Nylonfasern nicht statisch aufladen. |
|
| |
Das
digitale Schallpegelmessgerät
erlaubt eine automatische oder manuelle Messung
in sechs Messbereichen von 30 bis 130 dB. Hintergrundgeräusche
werden unterdrückt, so dass selbst in lauter
Umgebung eine genaue Messung des Schallpegels möglich
ist. Das Gerät verfügt über eine
PC-Schnittstelle zur kontinuierlichen Datenübertragung. |
| Vorteile |
- Genauigkeitsklasse
3 L
- verschiedene Messbereiche
und Abtastraten
- Hold-Funktion zum
Einfrieren des Messwerts
- PC-Schnittstelle
(seriell RS 232) für kontinuierliche Datenübertragung
- Stativanschluss
|
| Anwendungen |
- Schallentwicklung
an Abgasanlagen
- Lärmmessung
an Arbeitsplätzen
- Beurteilung des
Schallpegels in Büro- und Wohnräumen
|
|
|
|

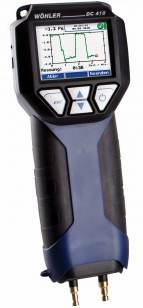

Druckmessgerät
DC 410 - 4 Pa
Quelle: Wöhler Messgeräte
Kehrgeräte GmbH

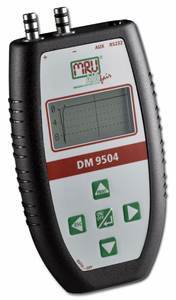

Druckmessgerät
MRU DM 9504
Quelle: MRU · Messgeräte
für Rauchgase und Umweltschutz GmbH
|

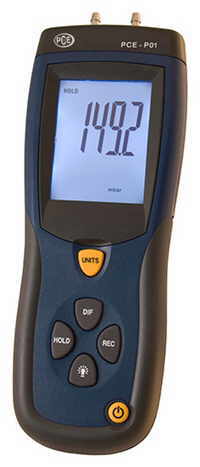

Ein Druckcomputer
(Druckmessgerät) ermöglicht
die Messung kleinster Druckunterschiede.
Mit der Verwendung von Staurohren an
den entsprechenden Messpunkten können damit Strömungsgeschwindigkeiten
von 0,1 bis 120 m/s gemessen werden.
Durch die Benutzung von Schlauchkapillare
ist eine Messung der Druckdifferenz DeltaP
zweier benachbarter Räume oder eines
geschlossenen Luftverbunds und Außenluft
möglich (Kontrolle des Unterdrucks).
Dies ist bei einem gleichzeitigen Betrieb
von raumluftabhängiger Feuerstätte
(z. B. Kaminofen im Wohnzimmer) und einer
Abluft- bzw. Lüftungseinrichtung
(z. B. Dunstabzugshaube in der Küche,
Kontrollierte Wohnungslüftung) in
einem geschlossenen Luftverbund
Entsprechende Druckverläufe können
mit dem integrierten Datenlogger aufgezeichnet
und am PC ausgewertet werden.
Vorteile:
-
4 Pa-Test
([4/8
Pa-Test] Feststellen und Nachweis
der ausreichenden Verbrennungsluftversorgung)
-
Datenübertragung
-
Messwertauflösung
0,01 Pa
-
Druckmessungen
bis zu ±100 hPa mit internem Sensor
-
Druckmessungen
bis 25 bar (auch andere Druckbereiche konfigurierbar)
mit externem Sensor (Option)
-
Langzeitdruckmessungen
bis 8 h
-
bis zu
5 Minuten je Messung
-
speichern
der Messungen und Übertragung von Messungen auf
den PC über RS 232-Schnittstelle
-
Automatische
Temperaturkompensation über Mikroprozessor, gleichzeitige
-
Anzeige
von Druck und Messzeit während der Messung
Der 4/8
Pa-Test wird inzwischen als Option in
allen wichtigen Abgasmessgeräten angeboten.
Deshalb ist ein separates Gerät dafür nicht
mehr gefragt.
Druckmessgerät
DC 410 - 4 Pa - Wöhler Messgeräte
Kehrgeräte GmbH
Druckmessgerät
- MRU DM 9504 - MRU · Messgeräte
für Rauchgase und Umweltschutz GmbH |
| |
Das Staurohr
hat den Vorteil, dass eine relativ kleine Durchgangsbohrung
in der Kanalwand ausreicht, um jederzeit eine Messung
durchzuführen. Im Vergleich zu anderen Methoden

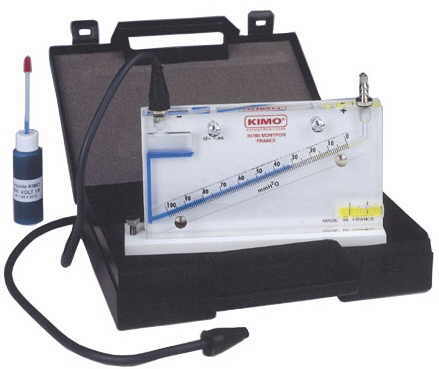

der Geschwindigkeitsmessung hat die Methode Staurohr/Mikromanometer
(oder Schrägrohrmanometer) den Vorteil, dass es
keinen Durchfluß des Messmediums durch das Messgerät
gibt. Das schließt Druckverluste im Messsystem
aus. In der Praxis bedeutet das, dass es keine Begrenzung
der Entfernung gibt, so z. B. zwischen Staurohr und
Mikromanometer.
|
|
|
|
Das
CO2 Messgerät
misst auch die Lufttemperatur, den Taupunkt, die
Luftfeuchte, und die Feuchtekugeltemperatur und
ist somit das ideale Gerät zur umfassenden
Beurteilung der Raumluftqualität. |
| Vorteile |
- misst den CO2-Gehalt,
die Lufttemperatur, den Taupunkt, die Feuchtekugeltemperatur
und die Luftfeuchte und ist somit das ideale Gerät
zur umfassenden Beurteilung der Raumluftqualität
- CO2-Messung
erfolgt nach dem NDIR-Verfahren (nichtdispersive
Infrarot-Absorption)
- eignet sich besonders
zur Überprüfung der Wirkung von Klima-
und Belüftungsanlagen in Besprechungs- und
Tagungsräumen, Schule, Kindergärten
|
| Anwendungen |
- umfassende Beurteilung
der Raumluftqualität durch kombinierte Messung
und Bestimmung
-des CO2-Gehalts
-der Lufttemperatur
-des Taupunkts
-der Feuchtkugeltemperatur
- Bestimmung des natürlichen
Luftwechsels durch CO2-Injektion als
Tracergas
|
|
|
|
Raum-Monitor
für CO2, Temperatur und relative
Luftfeuchte |
Quelle:
ZyAura |
|
| Luftqualitätsmonitor |
| Um
die Qualität der Luft
in Innenräumen zu messen und
darzustellen können Monitore
eingesetzt werden. Für die Gesundheit
und Arbeitseffizienz sind die Temperatur,
die CO2-Konzentration
und die relative Luftfeuchte wichtige
Faktoren. Besonders in Räumen, in denen sich
viele Menschen (Schul-, Seminar-, Büroräume)
aufhalten, ist der Einsatz von Messgeräten
sinnvoll. Wenn diese Geräte die Luftqualität
deutlich anzeigen, kann das nur von Vorteil sein.
Außerdem kann über diese Anzeige auch
die Verstellung einer Lüftung oder das Öffnen
der Fenster veranlasst werden. |
Aber
auch in privaten Wohnräumen
sind diese Messgeräte vorteilhaft,
damit das Lüften nicht vergessen
wird. |
|
|
|
|
|
|
CO-Messung
der Raumluftkonzentration in der Umgebungsluft
sowie Kontrolle von Abgasaustritt an Feuerstätten
-auch zur MAK-Wert-Messung geeignet. |
| Vorteile |
- elektrochemischer
CO-Sensor
- hohe Unempfindlichkeit
gegenüber Störgrößen
- akustischer Alarmwert
(frei einstellbar)
- mit Temperaturanzeige
- Displaybeleuchtung
- sehr klein und leicht
|
| Anwendungen |
- im häuslichen
Bereich zur Überprüfung von Gasöfen,
Heizgeräten, Zentralheizungen, Wasserboilern
- zur Kontrolle der
Luftqualität (z.B. in Tiefgaragen)
|
|
|
|
CO-Warner
Die Ursachen für erhöhte Kohlenmonoxidkonzentrationen sind vielseitig und für die Einsatzkräfte (Feuerwehr, Polizei, DRK, ASB) und Wartungspersonal (Kundendienstler) oft nicht erkennbar. Abhilfe schafft nur ein mobiler CO-Warner am Körper der Einsatzkraft. Die meisten Eingasmessgeräte sind für die personenbezogene Messung von Kohlenmonoxid*
(CO), Schwefelwasserstoff (H2S), Schwefeldioxid (SO2) oder Sauerstoff (O2) am Einsatzort bzw. Arbeitsplatz geeignet.
Die Geräte sollen leistungsstarke Sensoren mit einer sehr geringen t-90-Ansprechzeit (Ansprechzeit, Einstellzeit oder Ansiegszeit) haben, damit die Reaktionsgeschwindigkeit hoch ist. Der CO-Sensor misst z. B. Konzentrationen von 1 bis 1.999 ppm. Ein 360°-Alarm und bis zu vier einstellbare
Alarmschwellen sollten vorhanden sein. Wenn das Wenn das Gerät gefährliche Gaskonzentrationen misst, warnt es akustisch, optisch und mit einer spürbaren Vibration. Zwei
hell aufblinkende LEDs oben und unten am Gerät sorgen dafür, dass der Alarm von allen Seiten aus gut sichtbar ist. Das akustische Signal erreicht eine Lautstärke von 90 dB. Im Display kann die jeweils
gemessene Peak-Konzentration ausgewiesen werden. Auch quittierte Alarme sind später noch abrufbar.
Für die Kohlenmonxid-Warnung gibt es drei Alarmschwellen:
- Aufmerksamkeitsschwelle ab 30 ppm,
- Gefährdungsschwelle ab 60 ppm
- Rückzugsschwelle ab 200 ppm
Neben zwei standardmäßigen Alarmschwellen können auch mit einem Sauerstoffsensor zwei weitere kundenindividuelle Alarmschwellen eingestellt werden.
|
|
|
|
|
Das Vielfachmessgerät
zur Bestimmung von Luftfeuchtigkeit, Lufttemperatur
und Oberflächentemperatur. Gleichzeitig berechnet
es den Taupunkt, die Temperaturdifferenz zwischen
Taupunkt und Oberflächentemperatur (Taupunktabstandsmessung)
und die Feuchtkugeltemperatur. Die Beurteilung des
Raumklimas sowie des Schimmelbildungspotenzials
ist nunmehr mit nur einem Gerät möglich. |
Es werden
jeweils drei Einzelwerte auf dem Display gleichzeitig
angezeigt. Erschweren ungünstige Lichtverhältnisse
das Arbeiten, kann zusätzlich eine Display-Hintergrundbeleuchtung
eingestellt werden. Mit Hilfe des zuschaltbaren
Laserstrahls wird der Messfleck für die Oberflächentemperaturmessung
bestimmt. Über eine RS 232-Schnittstelle lassen
sich die Daten zum PC übertragen und dort bequem
auswerten. |
| Anwendungen
|
- Bauschadensanalyse
- Beurteilung des Schimmelbildungspotenzials
- Raumklimamessungen
- Behaglichkeitsmessungen
|
| Vorteile |
- multifunktionales Messgerät
für die Beurteilung des Raumklimas
- Bestimmung von Luftfeuchtigkeit,
Lufttemperatur und Oberflächentemperatur
durch Infrarotmessung
- Bestimmung von:
-Feuchtkugeltemperatur
-Taupunkttemperatur
-Taupunktabstands
- Abstand / Messfleck 8:1 für
IR-Oberflächentemperatur einstellbarer Emissionsfaktor
0,30...0,99
- PC-Schnittstelle (RS232)
zur Datenübertragung und bequemen Auswertung
|
|
|
|
Multimessgerät
BAPPU evo
Mit dem Multimessgerät
können alle gesundheitsrelevanten Parameter
an den Arbeitsplätzen erfasst
und vor Ort mit den definierten Sollwerten verglichen
und bewertet werden. Es werden alle Faktoren der Behaglichkeit
erfasst. Über eine USB-Schnittstelle besteht die
Möglichkeit zur integrierten Daueraufzeichnung
und die Berechnung der Behaglichkeitsindizes
(Klimasummenmaß) PMV1
und PPD2.
|
Messbereiche
• Lufttemperatur
• Globetemperatur
• Relative Luftfeuchtigkeit
• Luftgeschwindigkeit
• Berechnung der PMV1/PPD2-Indizes
(Klimasummenmaße)
und der mittleren Strahlungstemperatur
• CO2 (Kohlendioxyd)
• Lärmpegel (Klasse 2)
• Beleuchtungsstärke (Klasse C)
• Bildschirmhelligkeit (Leuchtdichte)
• Leuchtdichtekontraste
• Flimmerfrequenz
|
 Multimessgerät
BAPPU evo
Quelle: ELK-Gesellschaft
für Erstellung, Layout und Konzeption elektronischer
Systeme mbH |
Die mittlere Temperatur
der Umschließungsflächen kann mit Hilfe
eines Globethermometers ermittelt
werden. Bei diesem Gerät handelt es sich um eine
geschwärzte Kupferkugel (ca.
15 cm Durchmesser) in die durch einen Gummistopfen
hindurch ein Quecksilberthermometer
eingeführt ist. In Abhängigkeit von Lufttemperatur,
Luftgeschwindigkeit und Wärmestrahlung
stellt sich das Globethermometer nach einer Einstellzeit
von ca. 20 bis 30 Minuten auf seine Endtemperatur
(Globetemperatur) ein, die zwischen
der Lufttemperatur und der mittleren
Strahlungstemperatur liegt.
Die operative Temperatur ist nicht identisch mit der
Raumlufttemperatur, die üblicherweise
mit einem wärmestrahlungsgeschützten
Thermometer in Raummitte in einer Höhe
von 0,6 m (sitzende Tätigkeit) oder 1,1 m (bei
stehender Tätigkeit) über dem Fußboden
ermittelt wird.
Multimessgerät
BAPPU evo zur Analyse von Arbeitsplätzen
+ Kompaktanleitung
BAPPU evo - ELK-Gesellschaft
für Erstellung, Layout und Konzeption elektronischer
Systeme mbH |
1
PMV > PMV-Index
(predicted mean vote - persönliches Wohlbefinden)
2
PPD > PPD-Index (projected percentage
of dissatified - Unzufriedenheitsprozentsatz)
|
|
|
|
| Feuchtigkeitsmessgeräte |
| In
den kalten Jahreszeiten ist es sinnvoll, ein
Hygrometer oder Hygrotemperaturmessgerät
einzusetzen, um die jeweilige relative
Luftfeuchtigkeit feststellen zu können
und entsprechend zu reagieren. Ein Beispiel ist ein zu hoher
Luftwechsel durch eine
kontrollierte Wohnungslüftung
(KWL) bei niedrigen Außentemperaturen.
Eine zu niedrige relative Feuchte ist die Grundlage
für Konzentrationsmangel, Atemwegsreizungen,
Atemwegsinfekte.und Kopfschmerzen.
Auch die Staubbelastung der Raumluft nimmt
bei zu niedrigen Feuchten zu, und dieser Staub verstärkt
das Trockenheitsgefühl auf den Schleimhäuten. Bei
einer relativen Luftfeuchte zwischen 20 – 35 %
steigt das Risiko sich mit einem Influenza-A-Virus
anzustecken, denn die Viren haben in zu trockener Luft eine
längere Lebensdauer.
Eine zu hohe relative Feuchte ist die Grundlage
für Schimmelpilzbildung
(besonders in nichtbeheizten Räumen mit
offenen Türen zu beheizten Räumen) und den dadurch
entstehenden Bauschäden. Außerdem
fühlen sich Viren, Bakterien
und Milben in einer feuchten Umgebung wohl.
........................................................
Für gewerbliche
Zwecke und "Bastler" (der Trend geht immer
mehr in diese Richtung) ist der Einsatz eines Datenloggers
zu empfehlen, um die relative Feuchte, Raumtemperatur,
Wandtemperatur und Druck über
längere Zeit zu dokumentieren. |
Hygrometer
Hygrometer für relative
Luftfeuchtigkeit oder kombinierte Thermohygrometer (Temperaturmessung und Feuchtemessung in einem Gerät) gibt
es zur Messung verschiedener Feuchtebereiche. Die relative Luftfeuchte
wird in vielen Sektoren ermittelt: Industrie, Transport, Gartenbau.
Hygrometer helfen bei der Feststellung von Luftfeuchtigkeit
und können daher eingesetzt werden, um zu garantieren,
dass zum Beispiel Lebensmittel genießbar bleiben oder
dass Schimmelbildung im Voraus verhindert werden kann. |
|
Haar-Synthetik-Thermo-/Hygrometer |
Quelle:
TFA Dostmann GmbH & Co. KG |
|
Das Hygrometer ist ein einfaches mechanisches
Gerät, das für die Messung der relative Luftfeuchtigkeit eines Raumes oder Bereiches
eingesetzt wird. Hier ist ein Thermohygrometer (Temperaturmessung und Feuchtemessung in einem Gerät) sinnvoll.
Mit einem handelsüblichen Hygrometer kann auf Dauer nur eine halbwegs präzise gemessen werden. Die einfache
Bauart, fehlende Kalibrierungen und schwankende Temperaturen führen zu ungenauen Messwerten. Für den
privaten Gebrauch sind diese Messgeräte vollkommen ausreichend. Die Haarhygrometer haben im hohen
und mittleren Feuchtebereich eine Messgenauigkeit von ca. +/- 3 %, aber im niedrigen Feuchtebereich, bei einer relativen Feuchte von unter 25 %,
ca. +/- 5 %. Diese Werte werden nur erzielt, wenn das Haarhygrometer öfters regeneriert und dann kalibriert wird.
Das Messverfahren nutzt die Ausdehnung und das Zusammenziehen von verschiedenen Messelementen
(Haare, Durometer, Darmsaiten). Am häufigsten werden Haarelemente oder Durotherme (künstliches,
feuchteempfindliches Messelement) eingesetzt. Über ein Werk wird die Längenänderung des Messelementes auf den Zeiger übertragen.
Das Haarhygrometer muss regelmässig gewartet werden. Damit es nicht austrocknet und dadurch eine Drift entsteht,
muss es regelmässig regeneriert werden. Hierzu wird die Haarharfe mit einem, mit destilliertem Wasser befeuchteten
Tuch umhüllt oder mit destilliertem Wasser besprüht, so dass eine Sättigung eintritt. Nach etwa einer Stunde stellt sich ein
Messwert von ca. 98 % relativer Feuchte ein. An den meisten Geräten kann über eine Stellschraube eine
Einpunkt-Justierung durchgeführt werden.
Hochpräzise Messungen können nur mit einem elektronsichen Präzisions-Hygrometer
mit kapazitivem Sensor oder mit einem Taupunktspiegel durchgeführt werden. |
|
|
Kalibrieren von Feuchtemessgeräten
Im Privatbereich spielt die Genauigkeit der Feuchtemessung der Raumluftfeuchte mit einem "nomalen"
Hygrometer in der Regel keine große Rolle. Aber Feuchtemessgeräte und -sensoren in
technischen Anlagen müssen genaue Messwerte anzeigen bzw. weitergeben. Hier ist eine regelmäßige
Kalibrierung und eine eventuelle Nachjustierung notwendig. Dazu muss passend zum Feuchtemessgerät ein
Komplettsystem verwendet werden, das diese Kalibrierung und Justage mit geringem Aufwand ermöglicht.
Bei Kalibrierungen wird ein Bauteil mit einem "Normal" (höherwertiges Referenzgerät) unter optimierten
Bedingungen verglichen. Hierzu ist eine Prüfbedingung zu schaffen, die hohe Stabilität und Reproduzierbarkeit gewährleistet.
Im Vergleich zu anderen Messgrößen (z. B. Temperatur, Strömung) ist die Kalibrierung von
Feuchtemessgeräten (Hygrometer, Sensoren) schwieriger, da die Erzeugung definierter Feuchte einen wesentlich höheren Aufwand
darstellt. Vor allem im Spuren- und Hochfeuchtebereich treten spezifische Probleme (Adsorptions- / Desorptionserscheinungen oder Kondensatausfall) auf.
Zur Kalibrierung von Feuchtemessgeräten / -datenloggern / -messumformern
werden vorzugsweise folgende Messmethoden und Messsysteme verwendet:
|
|
|
|
Feuchtes-Tuch-Methode
|
Die
Feuchtes-Tuch-Methode bzw. Feuchter-Lappen-Methode ist ein Schnelltest zur Feststellung der ungefähren Abweichung
eines nachjustierbaren Hygrometers mit Haare (tierisches oder menschliches Haar) oder Darmsaiten. Das
Gerät wird mit einem feuchten Tuch umwickelt. Mit diesen schnellen, einfachen und äußerst preiswerten Methoden
lässt sich leicht entscheiden, ob das Hygrometer noch korrekt arbeitet, oder ob eine genauere Kalibrierung mit Justage erforderlich ist.
Bei dieser Methode sollte sichergestellen werden, dass die Raumtemperatur während des Vorgangs konstant ist, denn Temperaturschwankungen um 1 °C verändern die relative Luftfeuchtigkeit (r.F.) um 3 - 4 %. Nach ausreichender Angleichzeit (ca. 1 bis 2 h) stellt sich unter dem Tuch
eine nahezu gesättigte Atmosphäre von ca. 94 % r.F. bis 100 % r.F. ein. Sollte der Wert bei der Prüfung nicht bei ca. 98 % r.F. stehen, so wird mittels der Stellschrauben nachjustiert. Diese Kalibrierung sollte mindestens zweimal im Jahr durchgeführt werden. Mit dem feuchten Tuch können aber Feuchtigkeitswerte unterhalb der Sättigung nicht ausreichend genau und reproduzierbar erzeugt werden. Um ein Haarhygrometer zu regenerieren, ist es auch möglich, das Hygrometer für eine Nacht draußen aufzustellen. Hier herrscht in der Regel eine höhere relative Luftfeuchtigkeit.
Bei einigen Geräten kann auch das jeweilige Messelement direkt mit destilliertem Wasser befeuchtet werden.
Digitale Hygrometer haben eine hohe Genauigkeit und müssen in der Regel nicht kalibriert werden.
Feuchte-Fibel - Messtechnik und
Kalibrierung (ab Seite 70) - Testo Industrial Services GmbH
Kalibrieren von Feuchtesensoren
Anleitung zur Kalibrierung von Luftfeuchte-Messgeräten |
|
Fixpunktzellen / Salztöpfchen
Bei einer genaueren Kalibrierung nutzt man gesättigte Salzlösungen, die den Dampfdruck des Wassers verringern und mit einem Überschuss an Salz (ungelöstes Salz als Bodenkörper) in einem luftdichten Gefäß eine konstante Luftfeuchtigkeit ergeben. Durch Wahl geeigneter Salze können über den gesamten Messbereich verschiedene Feuchtewerte eingestellt werden, die dann als Bezugsgröße für die Kalibrierung herangezogen werden können.
|
|
|
Zwei-Mengen-Generatoren
.
|
|
|
| |
| Hygrometer
|
Quelle:
PCE Deutschland GmbH  |
|
Die Hygrometer zur
Messung der Feuchte decken das volle Spektrum
ab: Einfache Messung und Anzeige, Registrierung
und Sammlung der Messwerte oder auch Übertragung
der mit dem Hygrometer gewonnenen Daten zum PC
und folgende Analyse. Hygrometer können auch
eingesetzt werden um optimalen Komfort in privaten
Haushalten zu garantieren. Wenn die Luftfeuchtigkeit
zu hoch oder zu niedrig ist, fühlt sich der
Mensch nicht wohl. Da Schimmel schon ab 70 % Luftfeuchtigkeit
entstehen kann, die optimale Luftfeuchtigkeit
für den Menschen hingegen 50 - 65 % beträgt,
sind optimale Bedingungen nur schwer zu garantieren.
Dank unseren Hygrometern kann die Luftfeuchtigkeit
angezeigt und dementsprechend optimiert werden.
Unsere Hygrometer sind in verschiedenen Ausführungen
verfügbar. Sei es zur kontaktlosen Bestimmung
von Feuchte oder zur Speicherung von bis zu 2.000.000
Messwerten. Einige Modelle sind wasserdicht verfügbar,
wieder andere besitzen Taupunktscanner oder Alarmfunktionen.
Zur Verfügung stehen auch die benötigten
Kalibrierlösungen, Kalibriersets und weiteres
Zubehör. Für viele Hygrometer sind ISO
Kalibrierzertifikate erhältlich - einige
Modelle sind extra validiert (diese Messwerte
sind gerichtsverwendbar). Besonders bei Schadensfällen
in z.B. Lagerhäusern sind die Hygrometer
sehr wertvoll, weil mit ihrer Hilfe die Ursache
der Schäden genau und effizient ermittelt
werden kann. Quelle:
PCE
Deutschland GmbH |
|
|
|
Feuchtemessgerät Protimeter
MMS 2
Quelle: HEYLO GmbH
|
Mit
dem Protimeter Feuchtigkeitsmesser MMS-2
können die Feuchtebedingungen in
einem Gebäude unter verschiedenen
Aspekten analysiert werden. Durch die Messung
der Materialfeuchte und der relativen
Luftfeuchte kann die Feuchtigkeit in Bauteilen
und auf ihrer Oberfläche, das Holzfeuchteäquivalent
von Materialien, die relative Luftfeuchte und die Umgebungstemperatur
(Messung mit Infrarot-Thermometer) und das Vorhandensein
von Kondensfeuchte festgestellt werden. Die Messdaten
werden auf einem großen LCD Display verständlich
dargestellt werden.
Messfunktionen:
• Widerstandsmessverfahren für Holz-
oder Baufeuchte
Zwei Messnadeln des Feuchtigkeitsmessgerätes werden
in das zu prüfende Material gedrückt, und der
Feuchtigkeitsgehalt wird punktgenau bestimmt. Der prozentuale
Feuchtegehalt von Holz und das Holzfeuchteäquivalent
(% HFÄ, d. h. ein in seiner Bedeutung der Holzfeuchtigkeit
entsprechender Feuchtigkeitswert) für Mauerwerk werden
festgestellt. Dadurch kann beurteilt werden, ob das Material
trocken ist, die Feuchte im Grenzbereich liegt, oder ob
es feucht ist. Bei zu hohen Feuchtigkeitswerten sollten
für eine weitergehende Untersuchung Tiefenmesssonden
verwendet werden. Damit kann ein Feuchtigkeitsprofil über
verschiedene Messtiefen erstellt werden.
Mit den Tiefenmesssonden kann das Messgerät als Salzdetektor
(Filterpapier und destilliertem Wasser) verwendet werden.
Das Filterpapier wird mit dem Wasser angefeuchtet und
mit dem Feuchtefühler wird ein Referenzwert bestimmt.
Dann wird das Filterpapier gegen die zu untersuchende
Fläche gedrückt. Nach 30 Sekunden wird das Papier
entfernt und mit dem Messfühler das Papier erneut
gemessen. Der erhaltene Messwert wird mit dem Referenzwert
verglichen. Beträgt der Unterschied mehr als 20 Punkte,
liegt eine erhebliche Verunreinigung durch Salze vor und
es sollte eine weitere Untersuchung vorgenommen werden.
• nicht-invasive Hochfrequenzmessung für
Holz- oder Baufeuchte
Das Feuchtigkeitsmessgerät wird einfach gegen die
Oberfläche gehalten und die relative Feuchtigkeit
in dem Material gemessen.
• Messung relativer Luftfeuchte und Temperatur
mit kurzer Reaktionszeit
Mit einem Hygrostick an dem Feuchtigkeitsmessgerät
kann die relative Luftfeuchte, die Umgebungstemperatur
und der Taupunkt ermittelt werden. Der Hygrostick kann
mit entsprechenden Messhülsen in Fußböden
oder Wänden installiert werden, um die relative Ausgleichsfeuchte
des Bauteils zu messen.
• berührungslose IR-Temperaturmessung
mit Abgleich der Taupunkttemperatur
Mit dieser Sonderfunktion lässt sich Kondensat an
Oberflächen schnell und sicher feststellen. Dadurch
ist eine Bewertung der Oberflächentemperatur, des
Taupunktes bezogen auf die Oberfläche und des Unterschied
zwischen Oberflächentemperatur und dem Taupunkt möglich.
Protimeter
MMS2 Bedienungsanleitung - General Electric
Company
Protimeter
- Prenotec AG
Holzfeuchte-Äquivalent
- GE Measurement & Control
|
|
Die Materialfeuchte
wird bezogen auf Holzfeuchte-Äquivalent
(HFÄ). Das HFÄ wird mit dem Feuchtegehalt verschiedener
Baustoffe in Beziehung gesetzt. Das Holzfeuchte-Äquivalent
gibt den Messwert an, der in einem Stück Holz gemessen
werden würde, das sich in Kontakt und in völligem
Feuchteausgleich mit dem gemessenen Baustoff befindet.
Quelle: General Electric Company
Der Protimeter
WME (Wood Moisture Equivalent) - Holzfeuchte-Äquivalent
(HFÄ) ist der prozentuale %mc-Wert, den ein Stück
Holz in engem Kontakt und im Feuchtegleichgewicht mit dem getesteten
Material aufweisen würde. WME-Angaben können direkt
zur Feststellung dienen, ob nichtleitendes Material in einem
trockenen, grenzwertigen oder nassen Zustand ist, denn die entsprechenden
Grenzwerte von Holz sind bekannt. |
| |
Das
Hygrotemperaturmessgerät
ist ein mobiles, batteriebetriebenes Gerät
zur schnellen Bestimmung der Raumluftfeuchte in
Wohnräumen und an Arbeitsstätten. Es dient
zur Kontrolle von Klimasteuerungen, zur Bauschadenanalyse,
zur Erkennung möglicher Schimmelpilzpotenziale.
Es misst die aktuelle Luftfeuchte und Temperatur
und ermittelt daraus die Taupunkt- und Feuchtkugeltemperatur. |
| Anwendungen |
- schnelle Bestimmung
der Raumluftfeuchte in Wohnräumen und Arbeitsstätten
- Kontrolle von Klimasteuerungen
- Messung der Materialausgleichsfeuchte
- Bauschadensanalyse,
Schimmelpilzproblematik
- misst die aktuelle
Luftfeuchte und Temperatur und errechnet daraus
die Taupunkt- und Feuchtkugeltemperatur
|
| Vorteile |
- Bestimmung von Taupunkt-
und Feuchtkugeltemperatur
- externer Fühler
mit Spiralkabel
- Hold Funktion
- MIN, MAX und AVG
- Hintergrundbeleuchtung
- Stativanschluss
|
|
|
| Funk-Thermo-/Hygrometer
mit Datenlogger-Funktion und PC-Interface |
Quelle:
TFA Dostmann GmbH & Co. KG
|
|
Thermo-Hygrometer-Datenlogger
Ein Funk-Thermo-/Hygrometer
mit Datenlogger-Funktion
und PC-Interface erfasst
die Innen- und bis zu fünf externe
Temperaturen (Außen- bzw. Innentemperatuen)
sowie die zugehörigen Luftfeuchten
und speichert die Werte
in einstellbaren Intervallen. Diese Daten
sind entweder über das Gerät selbst
oder auf einem PC auswertbar.
Das Gerät verfügt über eine
Kalibrierfunktion, damit
ist es auch für genau reproduzierbare
Messbedingungen im professionellen Bereich
geeignet.
Weiteren Funktionen:
- Kalenderanzeige
- Taupunktanzeige
- Durchschnittswerte
- Min.- und Max.-Wert-Speicher
- Zeitzonenoption (+/- 12 Stunden)
- 12/24 Stunden-Zeitanzeigeformat
- DCF-Zeitempfang Ein/Aus wählbar
- Alarm bei Über- oder Unterschreiten
von frei einstellbaren Temperatur- und Feuchtewerten
- Raum- und Außenluftfeuchtigkeitsanzeige
in % RH mit Speicherung der MIN- und MAX-Werte
- Anschließbar an den COM-Port eines
PC-Datenübertragung zum PC mithilfe
der mitgelieferten Software
- Datenerfassungsfunktion - mit einstellbaren
Erfassungsintervallen, kann bis zu 3000
Sätze von Temperatur - und Luftfeuchtigekeitsdaten
speichern.
- bis zu fünf Funk-Außensensoren
erfassbarbar. Außensensoren mit eigenem
Display für Temperatur/Luftfeuchte
Integrierter Datenlogger
Über die Datenloggerfunktion sind bis
zu 3000 Datensätze (Temperatur/Luftfeuchte,
Datum/Zeit) speicherbar. Das Aufzeichnungsintervall
ist zwischen 1 Minute und 24 Stunden einstellbar
(1-2-5-10-15-30 Min. – 1-2-3...24
Std.). Die aufgezeichneten Daten werden
durch die mitgelieferte Software in übersichtlich
in Tabellenform dargestellt. Die integrierte
Exportfunktion ermöglicht eine grafische
Auswertung mittels gängiger Tabellenkalkulationssoftware. |
|
|
|
| |
Der Klimadatenlogger
bietet in Verbindung mit einem externen
Temperaturfühler die ideale Lösung
für die Langzeitdatenaufnahme der Kennwerte
Feuchte, Raumtemperatur, Wandtemperatur
und Druck. Durch den äußerst
geringen Energieverbrauch können die
Messwerte über zwei Jahre kontinuierlich
aufgezeichnet werden. Mit der dazugehörigen
PC-Software (Excel-Makro) können standardmäßig
Auswertungen wie z.B. die Taupunkt-Abstandsbestimmung
durchgeführt werden.
Benutzererweiterungen der Software sind
nahezu beliebig möglich.
Anwendungen
Klimadatenlogger zur Analyse bei Feuchteproblemen
in Gebäuden
Vorteile |
- Abtastrate
einstellbar: 30 s bis 4 h für Aufzeichnungsintervalle
von 2 Tagen bis zu 3 Jahren
- Multifunktional:
2 x Temperatur, Luftfeuchte, Druck
- Sehr reaktionsschnell
- PC- / Druckerschnittstellle
|
|
|
|
| |
Lüftungslogger-Stift
Der Lüftungslogger-Stift ist ein kleines Gerät
in der Größe und Form eines USB-Speicherstifts
zur kontinuierlichen Aufzeichnung von relativer
Luftfeuchte und Temperatur.
Er zeichnet die Raumklimadaten für eine anschließende
Analyse auf.
Durch diese Daten kann beurteilt werden, ob richtig
und ausreichend gelüftet wurde.
Eigenschaften
- Darstellung
der Messwerte über den ganzen Zeitraum und
abschnitsweise, z.B. tageweise
- Vollautomatische Erzeugung der Diagramme.
- Automatische und manuelle Wahl der Werteachsen
- Die Angaben auf den Auswertungsblättern können
mittels zentraler Vorgaben individuell angepasst
werden.
- Personalisierungsdaten können von extern
geladen werden.
- Analyse auf Anzahl Lüftungsvorgänge
über dem Aufzeichnungszeitraum
- Berechnung der mittleren Lüftungsrate (mittlere
Anzahl von Lüftungen pro Tag)
- Automatischer Ausdruck der gefüllten Diagramme
mit einem Klick
Weitere Analysen sind auf Anfrage möglich. |
|
|
Feuchtigkeitsmesser |
Quelle:
Wetekom |
|
Um
die Feuchtigkeit in Flächen
zu überprüfen, wird in der Praxis häufig
die Leitfähigkeitsmessung
(Elektrische Widerstandmessung) eingesetzt. |
| Dabei
werden zwei Elektroden in den Baustoff eingelassen.
Der vom Gerät erzeugte Messstrom fließt
durch die Elektrode in den Baustoff und über
die zweite Elektrode wieder zurück zum Gerät. |
Je
leitfähiger der Baustoff (Feuchtigkeit, Salze
usw.) umso mehr Strom fließt zurück.
Es wird ein digitaler Wert ausgegeben. |
|
|
Taupunktspiegelhygrometer
Der abgesetzte Taupunktspiegel-Sensor des S8000 Remote
eignet sich für die direkte und driftfreie Messung der
Taupunkttemperatur. Das physikalische Messprinzip bietet
absolute Genauigkeit und Langzeitstabilität in Bezug auf
Taupunkt und relative Feuchte im Bereich >0,5 bis 100 % rF (Taupunktbereich: –40 bis +120 °C) bei Temperaturen bis zu
+120 °C.
Die Ausführung mit externem Sensor eliminiert die
potentiellen Einflüsse aus Probeaufbereitungssystemen.
Der offene Sensor kann auch direkt in der zu messenden
Umgebung installiert werden, ohne den speziellen Aufbau von
komplexen Gasaufbereitungssystemen mit Beheizung oder
Pumpe für die Gaszufuhr zum Sensor.
In anspruchsvollen Anwendungen, in denen ein Direkteinsatz
nicht möglich ist, kann der Sensor in einem Probenblock
als Teil des Gasaufbereitungssystems betrieben werden.
Diese Flexibilität eröffnet vielfältige Einsatzmöglichkeiten bei
Taupunkten bis +120 °C, sei es im Direkteinsatz oder in einem
beheizten System.
Präzisions-Taupunktspiegel-Referenzhygrometer
- Process Sensing Technologies Ltd. |
|
Taupunktspiegel-Technologie
Quelle: Michell Instruments GmbH |
Taupunktspiegel-Technologie
Der Taupunktspiegel Sensor besteht aus einem gekühltem
Spiegel und einem präzisen optischen Detektionssystem.
Ein LED Lichtstrahl (1) wird mit einer bestimmten Intensität
auf die Spiegeloberfläche (2) fokussiert.
Da der Spiegel gekühlt wird, wird durch den Streueffekt des
sich auf der Spiegeloberfläche bildenden Kondensats weniger
Licht reflektiert. Ein Photodetektor (3) misst den Level des
reflektierten Lichts.
Die Signale dieses optischen Systems werden genutzt,
um den Antrieb zu einem solidstate thermoelektrischen
Kühler (TEC) (4) der die Spiegeloberfläche kühlt oder
heizt, präzise zu regeln. Die Spiegeloberfläche wird dann
im Gleichgewichtszustand geregelt, bei dem Verdampfung
und Kondensation im selben Verhältnis erfolgen. In diesem
Zustand entspricht die Temperatur der Spiegeloberfläche, die
durch ein Platin-Widerstandsthermoter (5) gemessen wird,
der Taupunkttemperatur des Gases.
Präzisions-Taupunktspiegel-Referenzhygrometer
- Process Sensing Technologies Ltd. |
|
| |
Feuchtigkeitsmessgerät
mit Sucher- und Nadelmodus
für die Messung von Feuchte
in Holz und Baustoffen.
|
| Baustoffe
und Holz mit glatter Oberfläche
werden im Suchermodus (kapazitive
Messung). Holz mit rauer Oberfläche
im Nadelmodus (Leitfähigkeitsmessung)
evtl. auch mit Einschlag-Elektroden
für Tiefenmessungen in Hölzern.
|
Das
Messgerät ist auch für geeignet,
um Feuchtigkeitsdifferenzen
im Estrich zu erkennen. Dabei
erfolgt die Messung zerstörungsfrei
und schnell. Bei zu hohen Feuchtewerten
erübrigt sich eine zerstörende
Messung im Trockenschrankverfahren oder
mit der CM-Methode. Innerhalb eines
Raumes können große Feuchtedifferenzen
vorhanden sein, deshalb ist eine zerstörungsfreie
Messung vorteilhaft um die kritischen
Stellen für eine genauere Untersuchung
zu ermitteln. Die Zahl der notwendigen,
aber zeitaufwendigen, Messungen wird
reduziert. |
|
|
|
|
|
Ein Infrarot-Thermometer (Pyrometer, Strahlungsthermometer) misst berührungslos eine Oberflächentemperatur. Die meisten Infrarot-Thermometer
haben einen zusätzlichen Laser-Spot, mit
dem durch eine 2-Punkt-Lasermarkierung der Durchmesser des Messkreises
exakt angezeigt wird. |
Ein
Infrarotthermometers erfasst mit einem Sensor emittierende, reflektierte
und durchgelassene Wärmestrahlung einer Fläche und wandelt
diese Information in einen Temperaturwert um. Dabei muss der Emissionsfaktor des Materials bekannt sein und eingestellt werden. |
Der Emissionsfaktor beschreibt die von einer Fläche
ausgehende infrarote Wärmestrahlung, die von der Eigentemperatur
des Materials bestimmt ist. Die (typische Anwendung) und angemalte
oder oxidierte Oberflächen haben Die meisten Geräte
haben einen fest eingestellten Emissionsfaktor von 0,95. Da aber
die meisten organischen Materialien einen Faktor von 0,90 haben,
muss der passende Wert eingestellt werden. Auch die Reflexionen
von benachbarten Körpern oder durch Transmission (Durchlässigkeit
des Objektes) beeinflussen das Messergebnis. |
Bei
hochglänzenden Metalloberflächen (Kupfer- und Edelstahlrohr) kann nur ein Temperaturtrend gemessen werden. Eine genaue Messung auf polierten Flächen
ist nicht möglich. Um ein einigermaßen genaues Messergebnis
zu erreichen, kann man die zu messende Fläche mit schwarzem Klebeband (nicht aus Polyethylen) abkleben oder die Oberfläche wird schwarz angestrichen. |
|
|
| |
Die
Inspektionskamera
mit ihrem kleinen beweglichen Farbkamerakopf ermöglicht
eine Videoanalyse von engen Rohren, Schächten
und Spalten. Darüber hinaus eignet sie sich
auch hervorragend zur Kanalinspektion.
Die Linse schaut genau hin, wenn es um das Aufspüren
von Rissen oder defekten Schweißnähten
oder Dichtungen geht und liefert dem Monitor ein
glasklares Bild. |
Mit
nur 40 mm Ø ist der Kamerakopf so
klein, dass er überall hineinpasst. Darüber
hinaus ist er von links nach rechts um 180°
schwenk- und sogar um 360° drehbar. Diese Beweglichkeit
ermöglicht Ihnen ganz neue Einblicke in defekte
Abwasserrohre, Luftleitungen, enge Zwischendecken
oder Schornsteine. Hinzu kommt: Die Innovation aus
dem Hause Wöhler ist lichtstark, wasserdicht
und einfach zu bedienen: Ein Knopfdruck und das
Gerät ist einsatzbereit. |
Die
Übertragung erfolgt auf einen Farbmonitor,
der brillante Bilder liefert. So können Schwachstellen
sofort erkannt und beurteilt werden. Ein integrierter
Videoausgang zur Dokumentation der Bilder ist ebenfalls
vorhanden. Die Stromversorgung des Videoinspektionssystems
geschieht mit Akkus oder wahlweise auch im Netzbetrieb.
Immer mit von der Partie: Der handliche Hartschalenkoffer,
in dem Kamera, Monitor und Zubehör untergebracht
sind. |
| Vorteile |
- Flexibel: Erstmals
ist die Optik drehbar um 360°, schwenkbar
um 180° und ermöglicht so eine maximale
Bewegungsfreiheit der Linse: Selbst kleinste Mängel
bleiben nicht mehr verborgen
- Kleinbauend: Der
Kopf misst 60 mm in der Länge, 40 mm im Durchmesser
- Wasserdicht: Eine
Klarsichtkuppel schützt die Linse vor Spritzwasser
und ermöglicht den Einsatz in Abwasser- und
Fallrohren
- Bogengängig:
87°-Bögen werden von der Kamera, die
in Rohren und Kanälen bis zu 180 mm Durchmesser
verw
 endbar ist, spielend gemeistert
- Lichtstark: Die
Kamera liefert selbst im Dunklen gestochen scharfe
Bilder aus dem Inspektionsbereich
- Genau lokalisierbar:
Bei der VIS 320 ist die Längenmarkierung
auf der Schubstange ablesbar, bei der VIS 330
erfolgt die Metrierung elektronisch mit einer
Auflösung von 0,04 Meter und wird auf dem
Monitor eingeblendet
- Vielseitig einsetzbar:
Die Kamera ist ein unerlässliches Hilfsmittel
in verschiedenen Bereichen der Schadstellenanalyse,
Gebäudediagnostik und Überprüfung
industrieller Anlagen
|
| Anwendungen |
| Überprüfung
und Schadstellenanalyse von: |
- Abwasser- und Fallrohren
- Lüftungs- und
Abgasleitungen
- Schornsteinen
- Zwischendecken
- Schächten
- Vorwandinstallationen
- Industriellen Anlagen
|
|
|
Wärmebildkamera
Seit der Energieausweispflicht ist die Wärmebildkamera
ein wichtiges Messgerät eines Energieberaters zum
Dokumentieren der Bausubstanz. Die Kamera wird aber auch zunehmend (z. B. im Handwerk, in der Klimatologie, bei der Polizei, dem Militär
und der Medizin) eingesetzt. Aber auch Privatpersonen kaufen sich einfache Kameras oder leihen sich hochwertige Kameras aus, um den Zustand ihrer
Gebäudes klar zu werden und über Sanierungen nachzudenken. Im Gegensatz zum Infrarotthermometer
kann man mit einer Wärmebildkamera Fehler an der Bausubstanz viel besser erkennen.
Mit der Thermographie (oder Thermografie) kann die Temperatur eines Objekts (z. B. der Fassade
eines Gebäudes, die Fläche einer Fußbodenheizung oder Heizkörpers) an vielen verschiedenen Stellen gleichzeitig messen und dann bildlich dargestellt werden. Dazu
wird eine Thermografiekamera (Wärmebildkamera, Infrarotkamera) verwendet, mit der das Objekt fotografiert wird. Hierzu wird nicht
das sichtbare Licht, sondern längerwelliges Infrarotlicht übertragen. Das erzeugte Wärmebild kann auf dem
Bildschirm der Kamera und/oder an einem anderen Bildschirm (z. B. eines Computers, Laptop) angezeigt oder es kann ein
Ausdruck auf Papier erzeugt werden. Der Farbeindruck der aufgenommenen Objektfläche hängt von dessen
Temperaturen ab.
Theoretische Grundlagen der Thermografie - Testo AG |
|
|
Das Sichtfeld einer Wärmebildkamera wird im Win-kelmaß, hier 32° in der Horizontalen, angegeben
Stark schematisiert die Auf-lösung eines Detektors. Ein Feld entspricht dabei einem Pixel. Das kleinste tatsächlich messbare Objekt entspricht etwa dem Dreifachen erkennbaren Objekts (IFOVgeo)
Detektorauflösungen und Anzahl zur Messung verfügbarer Messwerte
Quelle: Testo AG |
|
Vor dem Kauf einer Kamera sollte man sich auf jeden Fall ausführlich informieren, welche Kamera für den jeweiligen Einsatz geeignet ist. Je nach Einsatzbereich werden mobile oder stationäre Wärmebildkameras verwendet. Bei der Gebäudethermographie werden mobile Wärmebildkameras eingesetzt. In der Industrie kommt z. B. in den Bereichen Werkstoffprüfung
und Prozessoptimierung aufgrund der Möglichkeit zur Überprüfung selbst allerkleinster Bereiche ein stationäre Kamera zum Einsatz.
Eine Wärmebildkamera muss exakte und reproduzierbare
Ergebnisse liefern. Deswegen sollte die Kamera die industriespezifischen Präzisionsstandards ±2 °C oder 2 % des abgelesenen Wertes erfüllen.
Oft werden Kameras mit einer Präzision von ±5 % bzw. eine Temperaturabweichung von mehr als 5 °C angeboten. Damit
sind die Wärmebildaufnahmen und Temperaturwerte absolut unzuverlässig. Außerdem sollten die "Eingaben" des
"Emissionsgrads" und die "reflektierte Temperatur" in die Kamera möglich sein, denn nur daduch sind korrekte Messergebnisse
möglich.
Nur eine hohe Pixelzahl sorgt für eine hohe Auflösung und ein klares Wärmebild. Und hier
ist die Pixelauflösung des Infrarotdetektors und nicht die Auflösung des LCD- Displays ausschlaggebend. Denn das
LCD-Display kann eine Auflösung von 640 x 480 unterstützen und 307.200 Pixel (640 mal 480 Bildpunkte) darstellen können, aber wenn die Auflösung des
Infrarotdetektors (also das "Signal") nur 160 x 120 oder 19.200 Pixel beträgt, dann ist die Display-Auflösung irreführend.
Neben dem reinen Wärmebild bieten viele Wärmebildkameras auch unterschiedliche Bildmodi an, bei denen auf das Digitalbild zurückgegriffen wird. Hier gibt es z. B. die Bild-im-Bild-Funktion (PiP-Funktion) und weitere Möglichkeiten der Bildüberlagerung (Fusion). Auf diese Weise werden Beobachtungen und Inspektionen schneller und einfacher,
da die Tageslichtbilder als Referenz zum Wärmebild verwendet werden können.
Außerdem sollte die Kamera ohne zusätzliche Software auskommen. Ein Bild sollte im JPEG-Standardformat direkt von der Kamera ausgegeben werden, denn diese lassen sich problemlos per E-Mail versenden oder in Word-Dokumente einfügen.
Einkaufsführer: Wärmebildkamera - Kathrin Irmer, mi connect
Leitfaden für den Einsatz von
Wärmebildkameras bei der Inspektion von Gebäuden, Solarmodulen und Windrädern - FLIR Systems, Inc.
Pixelzahl ist Qualitätskriterium - Testo AG
Was ist Thermografie? - Orglmeister Infrarot-Systeme GmbH & Co. KG
Bauthermografie - Infrarot - Thermografie Dipl. Ing. (FH) Uwe Tschiederer |
|
|
|
 .
Vergleich - Bilder mit einem Infrarotthermometer und einer Wärmebildkamera
Quelle: FLIR Systems, Inc. |
|
|
Wärmebildkamera -
Smartphone
Eine sinnvolle einfache Möglichkeit für Handwerker, um auf der Baustelle, bei
Inspektionen, Wartungs-, und
Instandsetzungsarbeiten kostengünstige Wärmebildaufnahmen zu machen, ist die
Kamera (ONE® Pro LT), die an das Smartphone wackelfest angedockt wird. Ein Bild sagt bekanntlich mehr als tausend Worte. Die
Infrarot-Thermografie ist die einzige Diagnosetechnologie, mit der man
thermisches Verhalten sofort sichtbar machen und überprüfen kann. Mit den Infrarotkameras von FLIR lassen sich thermische Probleme erkennen, quantifizieren
und mit professionellen und einfach zu erstellenden Inspektionsberichten dokumentieren. |
|
Die Infrarot-Thermografie ist die einfachste und schnellste Methode, um Fehler bei der Wärmedämmung, Temperaturverläufe der
Heizflächen, Feuchtigkeit durch Wärmebrücken oder Leckagen und elektrischen Probleme in Gebäuden zu erkennen. Eine Wärmebild zeigt genau auf,
wo Probleme verursacht werden, sodass sich der Prüfer ganz darauf konzentrieren kann, nur die betroffenen Bereiche zu untersuchen. Seit den 70er Jahren des letzten Jahrhunderts wird uns
mehr und mehr bewusst, dass unsere Energievorräte begrenzt und damit wertvoll sind. Wärmebildkameras können dabei helfen, Dämmungsprobleme und andere Gebäudeanomalien und technische Fehler deutlich sichtbar zu machen. Dadurch lassen sich dank Bauthermografie nicht nur
Korrekturmaßnahmen ergreifen, sondern auch Energie einsparen.
Die Wärmebildaufsatzkamera ONE® Pro LT bietet viele Tools (z. B. MSX®
(Multi Spectral Dynamic Imaging [Bildoptimierung], Videosignal-Verarbeitungstechnologie VividIR) und eine hohe Wärmebildqualität für iPhone, und iPad
und für Android-Smartphones. Die Kamera zeigt auf dem Smartphone-Bildschirm Temperaturunterschiede auf Oberflächen
(z. B. Hauswände, Heizflächen) und konkrete Oberflächen-Temperaturen an.
Im Kameraaufsatz befinden sich zwei Kameralinsen, denn neben der eigentlichen Wärmebildkamera
mit dem Infrarotsensor ist noch eine zweite Digitalkamera vorhnden. Durch die Kombination aus diesen beiden Kameras kann der Betrachter leichter
Details erkennen als es bei einer reinen Wärmebildkamera der Fall wäre. Dank der Daten der zweiten Kamera zeigt das Wärmebild gut erkennbar die Konturen der
fotografierten Objekte an. Die Auflösung beträgt 160 x 120 Pixel. Damit der Smartphone-Akku durch den Kamerabetrieb nicht belastet
wird, hat die Kamera einen eigenen Akku (350 mAh), der mit einer Aufladung eine ca. 45 Minuten Einsatzdauer ermöglicht.
Die Kamera wird nach dem Start der App per Knopfdruck einschaltet und die Kamera ist ein paar Sekunden einsatzbereit.
Danach werden auf dem Touchscreen des Smartphones die Oberflächen-Temperaturen der anvisierten Objekte angezeigt. Die Bilder können
in standardmäßigen Graustufen und die Temperaturunterschiede auch farblich mit verschiedenen Farbschemata hervorgehoben
werden. Wenn eine konkreten Stelle der Oberflächen-Temperatur gezeigt werden soll, dann reicht ein Drücken auf das Temperatursymbol in der Mitte
am oberen Bildschirmrand. Dann wird die aktuelle Temperatur auf dem Touchscreen im Fadenkreuz (Messpunkt) angezeigt.
Die Kalibrierung des Bildes ist mit einem manuellen und automatischen Modus möglich. Außerdem können bei Bedarf über einen Schieberegler am unteren Bildschirmrand die Konturen des Bildes mit denen des Infrarotobjektes abglichen werden. Mit der Kamera können auch Videos, Panoramaaufnahmen und Zeitrafferaufnahmen aufzeichnet werden. Ein Timer für zeitverzögerte Aufnahmen mit bis zu zehn Sekunden Verzögerung steht ebenfalls zur Verfügung. Bilder speichert die Flir One als JPGs, Videos im Format MOV.
. |
|
|
 .
 .
 .
Wärmebildkamera für Smartphones FLIR One Pro LT - FLIR Systems, Inc.
Bedienungsanleitung FLIR One Pro Dritte Generation für Android und iOS - FLIR Systems, Inc.
Das thermische Smartphone-Modul für Profis - Video
|
|
|
Quelle: Testo SE & Co. KGaA |
|
In
der Bauwerksdiagnostik und bei der vorbeugenden Instandhaltung
ist die Thermografie ein wichtiges Verfahren, Bauwerke z. B. hinsichtlich ihrer
Wärmedämmung individuell untersucht zu können. Auch
Wärmebrücken, Mängel in der Hüllenkonstruktion, Feuchtenester, aber
auch Leckagen an Wasser-, Heizungs- und Lüftungsrohrsystemen können
zuverlässig aufgespürt werden. |
Mit
der Wärmebildkamera wird thermische
Energie an Objekten gemessen und bildlich
dargestelt. Diese thermische oder infrarote Energie
wird durch Lichtwellen übertragen. Dieses elektromagnetische
Spektrums nimmt man als Wärme wahr. |
Jedes
Objekt, dessen Temperatur über dem absoluten
Nullpunkt liegt, strahlt thermische Energie (messbare
Wärme) ab. Aus diesem Grunde können auch
sehr kalte Objekte, so z. B. Eiszapfen, thermografisch
erfasst werden, wenn die Kamera innerhalb dieses
Temperaturbereiches thermische Energie erfasst. |
Wärmebildkameras erfassen die infrarote Strahlung präzise und
berührungslos und erzeugen aus den erfassten Daten bildliche Darstellungen als Wärmebilder (Thermogramme).
Mit dieser Technik können Baukonstruktionen zuverlässig auf ihre Dämmeigenschaften und Dichtigkeit
untersucht werden.
Theoretische Grundlagen der Thermografie - Testo SE & Co. KGaA
Wärmebildkameras - Testo SE & Co. KGaA
Bauthermografie - Infrarot - Thermografie Dipl. Ing. (FH) Uwe Tschiederer |
|
MH Thermofolie
Quelle: Mair Heiztechnik
Thermobildfolie CPM-Monitor
Quelle: Dr. Radtke CPM Chemisch-Physikalische Messtechnik AG |
|
Thermofolie/Thermobildfolie |
Um wärmeführende
Rohrleitungen im Fußboden-, Decken- und Wandbereich sichtbar zu machen, können
Folien mit einer Spezialbeschichtung eingesetzt werden.
Diese Thermobildfolie zeigt innerhalb von Sekunden einfache Bildkontraste (Verfärbung). Das Temperaturfenster bei 3 verschiedenen Folien liegt bei 18 - 22 °C, 22 - 26 °C und 26 - 30 °C.
Die besten Ergebnisse zeichnen sich nach ca. 1 bis 2 Stunden Anlagebetrieb ab (bei Niedertemperatursystemen sollen die Heizleitungen mindestens 4 Stunden im Betriebszustand
stehen). Der CPM-Monitor wird auf die zu untersuchende Stelle gelegt. Der Bodenaufbau ist dabei
nicht von Bedeutung. CPM-Monitore sind auf Betonböden und Estrichen ebenso gut einsetzbar, wie
auf Fliessen, Parkett oder Teppichböden (z. B. Nadelfilz).
Die Thermobildfolie (Thermofolie) kann eingesetzt werden, um die richtige
Stelle für Bohrungen im Estrich oder der Wand zu finden,
Rohrabstände zu ermitteln oder Rohrundichtigkeiten zu orten. Die Folien können beliebig oft eingesetzt werden. |
So wird es gemacht:
- Vor Beginn muss die zu untersuchende Fläche abgekühlt sein.
- Die Temperatur am Thermostat erhöhen, so dass die Fläche beheizt wird.
- Nach einiger Zeit (je nach Stärke und Art des Putzes bzw. Estrichs) sind die Heizrohre genügend aufgeheizt.
- Die Thermofolie an die Fläche halten bzw. legen. Die Lage der Heizrohre und eine evtl. Undichtigkeit ist auf der Folie zu sehen. |
Bei dem CM-Messverfahren (Feuchtemessung) bietet diese Folie zusätzlichen Schutz,
da die verlegten Rohre der Fußbodenheizung sichtbar gemacht werden
kann und somit kann eine Probeentnahme des Estrich völlig
gefahrlos entnommen werden. |
MH Thermofolie - Mair Heiztechnik Vertriebsgesellschaft mbH
Thermobildfolie CPM-Monitore - Dr. Radtke CPM Chemisch-Physikalische Messtechnik AG |
|
|
|
Thermobild
einer FBH |
Quelle: Munters Euroform GmbH |
|
| Infrarot-Thermografie |
Mittels
Erfassung der ermittierten Strahlungsenergie
entsteht eine bildhafte Darstellung des Leitungsverlaufs.
Die Thermografie liefert absolut zuverlässige
Messdaten für die Leckortung, Gebäudethermografie
und Zustandsanalyse. |
|
|
|
|
Quelle:
Cosmos Data |
|
|
Quelle:
Brennenstuhl |
|
| Metall-
und Stromsuchgerät |
Bei
vielen Arbeiten auf der Baustelle ist es wichtig,
Kabel und Leitungen, die "unter Putz"
oder im Erdreich verlegt sind, zu erkennen bzw.
zu wissen, wo Leitungen liegen, bevor man den Bohrer
oder das Kernlochbohrgerät
ansetzt. |
| Universalgeräte
sind zum Lokalisieren und Auffinden
von Kabel und Leitungen
in Wänden und in der Erde,
sowie zum Auffinden und Zuordnen von Sicherungen
und Sicherungsautomaten geeignet. Auch Unterbrechungen
und Kurzschlüsse in Leitungen und Bodenheizungen
lassen sich einfach Lokalisieren. Metallische Wasser
und Heizungsrohre können ebenfalls aufgespürt
werden. Die meisten Geräte bestehen aus einem
Sender und Empfänger. |
Diese
Geräte werden in je nach Einsatz in verschiedenen
Preisklassen angeboten. Oftmals reicht schon ein
einfaches Messgerät, um Schäden auszuschließen
und hohe Schadensersatzkosten zu vermieden. |
| |
|
| |
|
|
| |
|
|
|
|
Walabot-Sensor
Auf der IFA 2017 (Internationale Funkausstellung Berlin - Fachmesse für Consumer Electronics)
hat das israelische Unternehmen Vayyar seinen Sensor "Walabot" vorgestellt. Dieser Sensor erkennt
mit Hilfe von hochfrequenten RF-Wellen (RF - radio frequency / HF - Hochfrequenz) nicht nur Bauteile (Rohre,
Kabel, Armierungen bzw. Bewehrungen, Balken) in einem Baukörper (Wand, Decke, Fußboden), sondern auch Atmung
und Bewegungen.
Der Walabot sendet Radiowellen und empfängt deren Reflexionen. Die Veränderungen im Signal analysiert ein
Algorithmus, je nach Anwendungseinsatz und entsprechender API (Application Programming Interface -
Anwendungsprogrammierschnittstelle) werden die Signale dann gefiltert und gedeutet.
Der Bewegungssensor steckt in einem Gehäuse, das etwas größer und dicker ist als ein Smartphone ist und wird über ein USB-Kabel mit einem Android-Smartphone verbunden.
Der kalibrierte Sensor wird z. B. über die Wand gezogen und im Display eines Smartphones werden der Verlauf
von Kabel, Rohre und Balken angezeigt. Außerdem wird die Tiefe der Bauteile und das Material
(Metall, Holz), aus dem diese bestehen, angezeigt. Der Scan ist äußerst genau und zuverlässig.
In der Grundeinstellung zeichnet der Walabot die Scans nicht auf, sondern zeigt nur ein Live-Bild. Eine Panoramafunktion
erlaubt es aber, die Scanergebnisse in einem Bild festzuhalten. So kann eine ganze Wand eingescannt werden.
Mit dieser Sensorentechnik sind auch weitere Einsatzmöglichkeiten möglich. So kann die Radiowellentechnologie auch dafür eingesetzt werden, Bewegungen zu erfassen. Der Sensor kann z. B. in der Wand oder Decke auch Mäuse oder Ratten feststellen. Auch der Einsatz in sicherheitssensitiven Bereichen kann z. B. in einer Raumecke ein ca. 30 x 30 cm großer Sensor aufgehängt werden und in einem Blickfeld von 120° und bei einer Reichweite von 15 Metern Bewegungen erfassen.
|
|
|
|
|
|
|
|
| |
| Refraktometer |
Quelle:
Wagner & Co |
|
Glykomat |
Quelle: Georg Pforr
GmbH & Co. KG
|
|
Aräometer |
|
|
Wasserhärte-Teststreifen |
Quelle:
Honeywell GmbH |
|

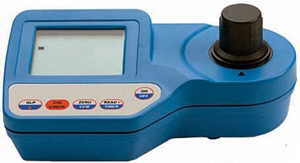

Wasserhärte-Photometer |
Quelle:
PCE Deutschland GmbH |
|
|

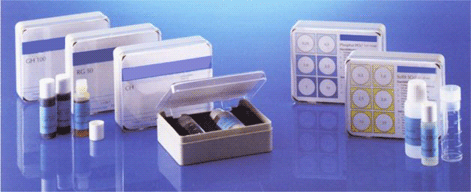

Quelle:
GAWU Gesellschaft für Anlagenbau,
Wasser- und Umwelttechnik mbH
|
|
| |
| Quelle:
Wacon GmbH |
| |
| Digital-PH-Wert-Messer |
| Quelle:
WUEKRO GmbH |
|
Messung
pH-abhängiger, elektrochemischer Potentiale mit Hilfe
von pH-Metern |
|
|
| |
|
|
|
| |
| |
Luftdruckprüfer |
Quelle: INOCAL
Wärmetechnik GmbH
|
| |
Duspol |
| |
| |
Kompass |
Quelle:
Heinz Zölzer GmbH |
| |
|
| |
|
Diese
Messinstrumente gehören zur Grundausstattung
für die Wartung thermischer Solaranlagen. |
| Handrefraktometer |
Das Handrefraktometer
bestimmt die Frostsicherheit von Wasser-Propylen-glykol-, Wasser-Ethylenglykolgemischen
und die Dichte von Wasser- Batterie-säuregemischen.
|
| Messbereiche: |
- Propylenglykol 0° bis -50°C
- Ethylenglykol 0° bis -50°C
- Batteriesäure 1,15-1,30 g/cm³
|
| Die
Messung ist zwar weitgehend temperaturunabhängig, jedoch
erzielen Sie den exaktesten Wert bei einer Mediumtemperatur von
20°C. |
| Zur Schnellmessung kann auch ein "Glycomat"
oder ein Aräometer
eingesetzt werden. |
|
| Härtegrad |
Die Härte
einer Flüssigkeit (Trink- und Regenwasser, Heizungswasser,
Solar- und Kühlflüssigkeit) kann mit verschiedenen
Methoden gemessen werden. Außerdem sollte man wissen,
welche Härte erfasst werden soll. |
Am einfachsten kann die
Messung des Härtegrades
mit Messstäbchen durchgeführt werden.
Da diese Messmethode ungenau ist, sollte eine genauere Methode
eingesetzt werden. Hier werden elektronische Messgeräte
(Photometer) verwendet. Der Härtegrad kann
auch über chemische Messsubstanzen (titrimetrische
Messverahren), die dem Wasser zugefügt werden, ermittelt
werden. Durch die Verfärbung wird der Härtegrad angezeigt. |
Zur groben Abschätzung
der Wasserhärte gehören zu jedem Wasserenthärtungsgerät
entsprechende Teststreifen. Mit dem Teststreifen
kann der Betreiber schnell und einfach selbst die Wasserhärte
bestimmen. Um die Wasserhärte abzulesen, muss der Teststreifen
mit allen Testzonen für zwei bis drei Sekunden in kaltes,
stehendes Wasser gehalten werden. Die Anzahl der nach einer Minute
rot eingefärbten Felder gibt den Härtegrad an. Sind
zwei oder mehr Testzonen rot, enthält das Wasser zu viel
Kalk. |
Die Wasserhärte
kann mit 3 Photometer (Magnesium-Wasserhärte,
Calcium-Wasserhärte oder Gesamthärte) gemessen werden.
Die beiden Messgeräte für Ca- u. Mg- Wasserhärte
geben die Messergebnisse in mg/l aus, während das Gerät
für die Gesamthärte das Messergebnis
in 4 verschiedenen Einheiten angibt (ppm (oder mg/l), deutsche
°dH [Grad deutscher Härte], französische °fH,
englische °e). Für die Bewertung der Wasserhärte
wird der Summenparameter "Gesamthärte"
(Summe der beiden Ionenarten Mg und Ca) herangezogen. Dies ist
z.B. zur Vermeidung von Korrosionsschäden an Rohrleitungen
und Kühlanlagen erforderlich. |
Bei Titriermessbestecken
werden die Messergebnisse durch das Zählen
der Tropfen bis Farbumschlag ermittelt.
Da der Farbumschlag deutlich sichtbar ist, ist der Wert im Vergleich
zu den colorimetrischen Messmethoden recht einfach
zu bestimmen, da hierbei keine Probleme bei der Farbzuordnung
auftreten können. |

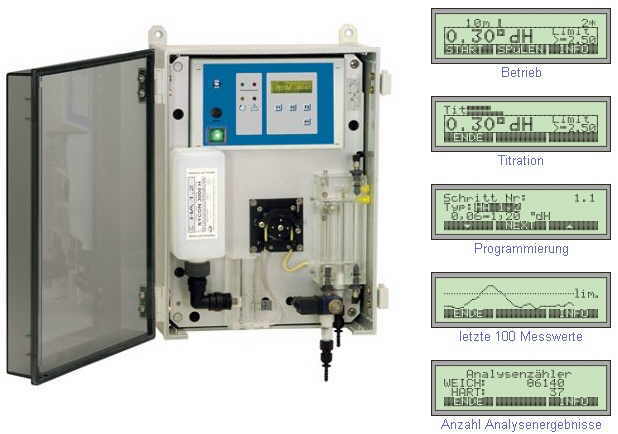

Ein Wasserüberwachungssystem
wird eingesetzt, um die Wasserhärte vollautomatisch
zu messen und überwachen.
Die Einsatzbereiche sind die Regenerationsauslösung
von Basenaustauschern, zur Überwachung von Verschneideeinrichtungen,
von Kreislaufwässern und in Kesselhäusern zur Überwachung
des Speisewassers und des Kondensatwassers.
Die Messung erfolgt mit Hilfe einer Einkomponenten-Reagenz
nach der Titrationsmethode. Eine schrittmotorgesteuerte
Schlauchpumpe in Verbindung mit einer intelligenten Software ermöglichen
eine genaue Dosierung und Messung der Farbveränderungen in
der Messkammer. |
|
|
| pH-Wert |
Der pH-Wert beeinflusst
viele Vorgänge in Flüssigkeitssystemen
(Korrosion, Schutzschichtbildung) und im täglichen
Leben (z. B. Nährstoffhaushalt der Pflanzen im Boden,
Aufnahmevermögen von Sauerstoff im Blut eines menschlichen
Körpers, Verdauung von Speisen im Magen, Säureschutzmantel
der Hautoberfläche, Wäschewaschen). |
Der pH-Wert kann mit einem
Digital-PH-Wert-Messgerät,
der Messung pH-abhängiger, elektrochemischer Potentiale
und/oder einem pH-Teststreifen
(Lackmuspapier - pH-Fix-Indikatorstäbchen)
ermittelt werden.
Bei dem pH-Teststreifen handelt es sich um
ein auf einem Papierstreifen (Universalindikatorpapier)
aufgetragenen Indikator, der sich um so mehr
nach Rot verfärbt, je mehr Säure im Wasser enthalten
ist. Bei Laugen verfärbt sich das Papier blau. Bei der
Abstufung der Färbung spricht man von
der pH-Skala.

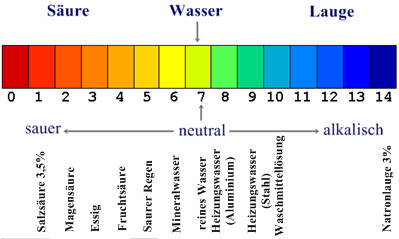

Auf der pH-Wert-Skala ist neutrales
Wasser der Ausgangspunkt (bei 25°C
> pH 7). Unterhalb von pH 7 ist
das Wasser eine Säure, oberhalb
von pH 7 eine Lauge bzw. Alkalie.
Die Skala mit dem Faktor 10 aufgebaut, d. h.
eine Säure bzw. eine Lauge ist mit jedem Wert zehnmal so
stark bzw. schwach.
|
|
Für den
Betrieb von Heizkesseln und
anderen wasserberührten Teilen ist es wichtig
zu wissen, dass die tatsächliche Korrosionstätigkeit
zu einem großen Teil vom pH-Wert abhängt. Da es auch
einen alkalischen Angriff auf den Stahl gibt,
existiert ein optimaler pH-Wertbereich, bei dem die Korrosionstätigkeit
fast nicht mehr messbar ist. Dieser pH-Wert liegt
zwischen ca. 8,5 und 10,5. Diese
Angabe gilt für salzhaltiges Wasser (elektrische
Leitfähigkeiten 100 - 1500 Mikrosiemens/cm) und Temperaturen
unter 100°C. Bei Aluminium ist der "optimale"
pH-Wertbereich wesentlich schmaler und liegt bei etwa 6,5
- 7,5. Bei entsprechenden Legierungen lässt sich
dieser Bereich auf ca. 9,5 erweitern. |
|
Immer wieder kommt es
in Trinkwasseranlagen mit Kupferrohrinstallationen,
die jahrzehntelang problemlos funktionierten, zu erheblichen Korrosionsschäden
an den Rohrleitungen und dadurch zu Wasserschäden.
Der Grund liegt in der Änderung der Wasserqualität,
die in einem Wassereinzugsgebiet geliefert wird. Nach der DIN
50930
Teil 6 dürfen keine Kupferrohre
installiert werden, wenn der pH–Wert unter 7,0
und bei einem pH-Wert zwischen 7,0 und 7,4 darf
der TOC-Wert
1,5 mg/l nicht überschreiten. In Bestandsanlagen
wird in solchen Fällen eine Totalsanierung
empfohlen, wenn die Wasserqualität durch Mischung mit anderen
Wässern nicht verbessert werden kann. |
|
Der pH-Wert
ist eine Maßzahl, die die Höhe der
Konzentration an H3O+-Ionen
in einer wässrigen Lösung angibt. Sie
wird durch den negativ dekadischen Logarithmus der H3O+-Ionen-Konzentration
ausgedrückt:
pH = - log [H3O+] |
|
| Digitaler pH-Wertmesser
|
| Durch
das Entfernen der Schutzkappe wird das Gerät eingeschaltet
und die Elektrode in die Probelösung eingetaucht. Nachdem
die Elektrode einige Sekunden bewegt wurde, zeigt das Gerät
einen stabilen Wert. Nach dem Gebrauch muss die Elektrode in destilliertes-
oder entionisiertes Wasser getaucht werden und nach kurzem Rühren
wird das Wasser vollständig von der Glühlampe mit einem
Stofftuch entfernt. |
| Kalibrieren:
Die Elektrode wird mit destilliertem- oder entionisiertem Wasser
gereinigt und danach in eine 6.86 pH-Pufferlösung getaucht.
Wenn die Anzeige nicht zwischen 6.80 – 7.00 pH liegt, wird
an der kleinen Schraube auf der Rückseite die Anzeige auf
6.90 pH gebracht.
Wiederum reinigen und die Elektrode in eine 4.01 pH-Pufferlösung
tauchen. Wenn die Anzeige nicht zwischen 3.90 – 4.10 pH
liegt, an der kleinen Schraube auf der Rückseite drehen bis
die Anzeige auf 4.00 pH steht.
Wiederum reinigen und die Elektrode erneut in die 6.86 pH-Pufferlösung
tauchen. Wenn die Anzeige korrekt ist, ist die Kalibrierung abgeschlossen.
Wenn sie nicht korrekt ist, muss das Ganze wiederholt werden. |
|
| pH-Fix-Indikatorstäbchen |
| Am
einfachsten kann der pH-Wert mit Lackmuspapier
oder pH-Fix-Indikatorstäbchen in einer Probe direkt vor Ort
schnell und einfach bestimmt werden. Sie sind jederzeit sofort
einsetzbar und benötigen keine Kalibrierung. |
| Farbfixierte
Indikatoren: Im Gegensatz zu herkömmlichen Indikatorpapieren
sind die Indikatorfarbstoffe bei pH-Fix Stäbchen chemisch
an die Cellulosefaser gebunden. Durch dieses patentierte Verfahren
wird das Ausbluten der Farbstoffe selbst in stark alkalischen
Lösungen sicher verhindert. Die Probe wird nicht verunreinigt
und lässt sich für weitere Untersuchungen verwenden. |
|
| rH-Wert |
Der rH-Wert ist eine pH-Wert-korrigierte Variante des Redoxpotentials Eh und errechnet sich nach rH = 2 * Eh / En + 2 pH
(Eh = Redoxspannung gegen H2-Elektrode, En = Nernst-Spannung).
Der rH-Wert ist also ein pH-Wert-unabhängiges Kriterium für das Redoxvermögen einer Wasserprobe. Definiert ist der rH-Wert als der negative dekadische Logarithmus des Wasserstoffpartialdrucks (also rH = -log pH), mit welchem eine Platinelektrode beladen sein müßte, um eine der Lösung entsprechende Reduktionswirkung auszuüben.
Die (reduzierenden) Eigenschaften von Wässern lassen sich nach den bestimmten rH-Werten wie folgt charakterisieren:
• rH = 0 bis 9: stark reduzierende Eigenschaften
• rH = 9 bis 17: vorwiegend schwach reduzierend
• rH = 17 bis 25: indifferente Systeme
• rH = 25 bis 34: vorwiegend schwach oxidierend
• rH = 34 bis 42: stark oxidierend |
Redox-Wert - was ist das?
Parameter zur Beurteilung einer Wasserprobe - Alfons Baier |
|
| |
|
| Vielfachmessgerät |
Das Vielfachmessgerät
zur Bestimmung von Luftfeuchtigkeit, Lufttemperatur und
Oberflächentemperatur. Gleichzeitig berechnet es den
Taupunkt, die Temperaturdifferenz zwischen Taupunkt und
Oberflächentemperatur (Taupunktabstandsmessung) und
die Feuchtkugeltemperatur. Die Beurteilung des Raumklimas
sowie des Schimmelbildungspotenzials ist nunmehr mit nur
einem Gerät möglich. |
Es werden
jeweils drei Einzelwerte auf dem Display gleichzeitig angezeigt.
Erschweren ungünstige Lichtverhältnisse das Arbeiten,
kann zusätzlich eine Display-Hintergrundbeleuchtung
eingestellt werden. Mit Hilfe des zuschaltbaren Laserstrahls
wird der Messfleck für die Oberflächentemperaturmessung
bestimmt. Über eine RS 232-Schnittstelle lassen sich
die Daten zum PC übertragen und dort bequem auswerten. |
| Anwendungen
|
- Bauschadensanalyse
- Beurteilung des Schimmelbildungspotenzials
- Raumklimamessungen
- Behaglichkeitsmessungen
|
| Vorteile |
- multifunktionales Messgerät
für die Beurteilung des Raumklimas
- Bestimmung von Luftfeuchtigkeit,
Lufttemperatur und Oberflächentemperatur durch Infrarotmessung
- Bestimmung von:
-Feuchtkugeltemperatur
-Taupunkttemperatur
-Taupunktabstands
- Abstand / Messfleck 8:1
für IR-Oberflächentemperatur einstellbarer Emissionsfaktor
0,30...0,99
- PC-Schnittstelle (RS232)
zur Datenübertragung und bequemen Auswertung
|
|
|
| Luftdruckprüfer |
| Eine
Kontrolle des Vordruckes des Ausdehnungsgefäßes kann
mit diesem Luftdruckprüfer durchgeführt werden. Der
Messbereich liegt zwischen 0 – 4,5 bar. Üblicherweise
beträgt der Vordruck werkseitig bei Gefäßen im
Heizungsbereich 1,5 bar und bei Solaranlagen zwischen 2,5 bis
3 bar. Eine exakte Einstellung auf Grund der Anlagenauslegung
ist auf alle Fälle erforderlich. Achten Sie vor Inbetriebnahme,
dass der Zeiger auf der „0,5 bar“Position ist. Ist
dies nicht der Fall, so drücken Sie einfach den Metallknopf
links oberhalb des Gerätes. Hiermit wird die Anzeige auf
den Ausgangspunkt gebracht. Nun können Sie die Messung durchführen.
Nach der Messung wieder Metallknopf angeführt betätigen. |
|
| Zweipoliger Spannungsprüfer
(Duspol) |
| Der
zweipolige Spannungsprüfer hat gegenüber dem einpoligen
Phasenprüfer oder Prüfschraubendreher den Vorteil,
dass man festestellen kann, wie hoch die Spannung ist (das ist
beispielsweise wichtig zum Unterscheiden von 230 V und 400 V)
ob tatsächlich Spannung anliegt (die Glimmlampe des Phasenprüfers
leuchtet auch bei Aufladung der Leitung oder einer Blindspannung)
ob Null- und Schutzleiter angeschlossen sind, wobei man die beiden
Leitungsarten allerdings nicht unterscheiden kann.
|
| Zum
Messen werden die beiden Prüfspitzen vom Duspol angelegt,
z.B. an den beiden Kontakten einer Steckdose. Wenn die Glimmlampe
vom Duspol leuchtet, liegt Spannung an. Zudem zeigt das Meßwerk
an der Skala die Spannungshöhe an, beispielsweise 230 V oder
400 V. Bei anderen Fabrikaten wird möglicher-weise anders
gearbeitet, z.B. zeigen einige Prüfer die Spannung erst an,
wenn man vorher einen Knopf am Prüfer gedrückt hat.
Die genaue Anleitung ist deshalb der beiligenden Gebrauchsanleitung
zu entnehmen. Auf keinen Fall dürfen die Prüfspitzen
während der Messung berührt werden, da sie unter Spannung
stehen können. Aus Sicherheitsgründen darf der Duspol
nur so verwendet werden, dass man mit jeder Hand einen der beiden
Handgriffe anfasst. |
|
| Für die Montage |
| Kompass |
| Bevor
der Standort der Sonnenkollektoren fixiert wird, sollte man einen
Kompass einsetzen. Der Spiegel am Kompass bietet den Vorteil eines
genauen und übersichtlichen Peilens der Richtung und die
gleichzeitige Beobachtung der Kompasskapsel. Durch das Drehen
um die eigene Achse muss sich die rote N-spitze der Nadel zwischen
den Südmarken der Kapsel einpendeln. |
|
| Sonnenbahnindikator |
Der Sonnenbahnindikator
ist ein einfaches Gerät, um an einem Standort
für Solarkollektoren oder -module die mögliche
Beschattung zu erkennen. Durch ein Okular kann der Bereich des
Sonnenlaufs vom Morgen bis zum Abend im Lauf der Jahreszeiten
auf eine Sonnenbahnfolie projiziert werden. So kann man die Beschattungen
durch Gebäude oder Landschaft genau beurteilen. Anhand des
integrierten Kompasses wird der Sonnenbahn-Indikator präzise
ausgerichtet. |
|
| |
|
|
|
Messgerät
- pH, Leitfähigkeit, gelöste Stoffe, Salzgehalt
und Temperatur |
Quelle:
elector GmbH |
|
Messgerät für
pH, Leitfähigkeit, gelöste Stoffe, Salzgehalt und
Temperatur
Für die Messung
des Heizungs, Solar- und Kühlwassers hinsichtlich
der elektrische Leitfähigkeit und den
pH-Wert sind passende Messgeräte eine
Voraussetzung. Die VDI 2035 fordert VE-Wasser
(Härte ~0° dH, Leitfähigkeit <10 µS/cm)
und nur über die Bestimmung dieser Werte kann entschieden
werden, ob Korrosionsschutzmaßnahmen
getroffen werden müssen und/oder wie sich eine laufende
Wasserbehandlung auf die Wasserhärte,
elektrische Leitfähigkeit und den pH-Wert auswirken.
Kombimessgerät
MP-7 - elector GmbH
|
|
Kombimessgerät
MP-7 |
Quelle:
elector GmbH |
|
|
|

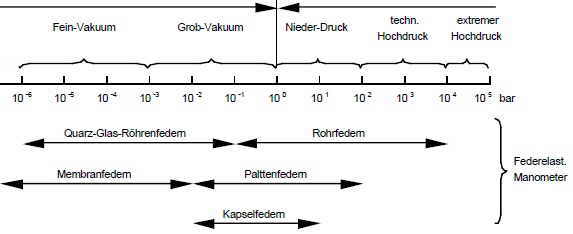

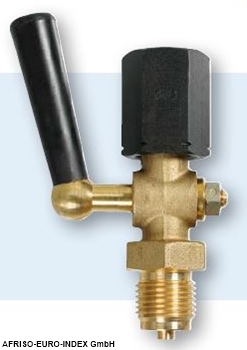

Zur Druckmessung
in Flüssigkeiten werden Manometer
oder Hydrometer verwendet. Nur der Druck
in der Erdatmosphäre wird mit einem Barometer
durchgeführt. Die Wirkprinzipien der Manometer
sind unterschiedlich. Diese sind u. a. folgende |

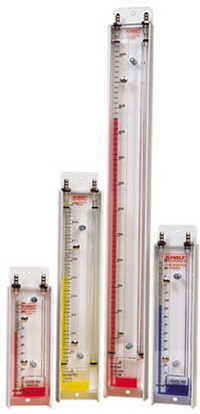

• Formänderung von Röhren-
oder Plattenfedern (Bourdon-Rohr)
• Messung der Länge einer Flüssigkeitssäule im
Schwerefeld (U-Rohr- und Schrägrohrmanometer)
• Verschiebung, Durchbiegung und Dehnung einer Membran bzw.
eines Zylinders (induktive, kapazitive oder piezoelektrische Druckaufnehmer)
|
| Je nach Bauform können Absolut-
oder Differenzdrücke gemessen werden. |

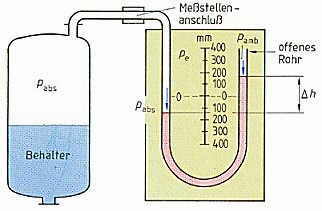

| Der Druck einer ruhenden Flüssigkeit
konstanter Dichte im Schwerefeld nimmt linear mit der Tiefe zu |
(delta)p = p1
- p2 = g ·p· h
|
In der Formel sind
p die Dichte der Flüssigkeit in kg/m3 und g die örtliche
Fallbeschleunigung in m/s2. Also ist die Höhe h einer
Flüssigkeitssäule die Grundlage der Druckmessung. |
|
Ruhedruck
(Statischer Druck) |
| Der Lehrsatz lautet > Der
Ruhedruck ist der statische Überdruck einer ruhenden Flüssigkeit,
der sich aus der Dichte des Mediums und der Höhendifferenz ergibt. |
So ist z. B. der Wasserstand
in einer offenen Wasserheizung der statische Druck
bzw. hydrostatische Druck, der mit einem Hydrometer
(mWS) am Wärmeerzeuger gemessen wird. In geschlossenen
Anlagen wird dem statischen Druck zusätzlich
der notwendige Überdruck hinzugerechnet. Dieser
Anlagendruck wird mit einem Manometer
(bar) gemessen. Der Druckabfall bzw. Druckanstieg durch eine Umwälzpumpe
wird in der Regel vernachlassigt. |
In Trinkwasseranlagen
ist der Versorgungsdruck oder der an einem Druckminderer
eingestellte Druck der Ruhedruck oder auch statische
Überdruck, dabei steht das Wasser still. Der Ruhedruck
in diesen Systemen muss so hoch sein, dass an allen Zapfstellen
über den Fließdruck die geforderte Wassermenge
entnommen werden kann. Dabei muss beachtet werden, dass der Ruhedruck
bei jedem Höhenmeter um 0,1 bar
geringer wird. Wenn also z. B. eine Auslaufarmatur
einen Fließdruck von 1,0 bar benötigt, so muss vor der Armatur
dieser Druck mindestens vorhanden sein. Die Höhe des Ruhedrucks
am Hauswasseranschluss ergibt sich dann aus dem Mindestfließdruck
plus der Widerstände (Rohrreibungsverluste und
Einzelwiderstände in den Fittings) im Rohrsystem
bis zu dieser Armatur. |
| Fließdruck |
Den Überdruck
eines fließenden Mediums nennt man Fließdruck.
Dieser Begriff wird hauptsächlich in der Trinkwassertechnik
verwendet. Der Fließdruck ist der erforderliche statische
Überdruck, der an der ungünstigsten Entnahmestelle
bei einem Zapfvorgang vorhanden sein muss, damit die geforderte Wassermenge
ausfließen kann. Der notwendige Fließdruck ergibt sich aus
den Rohrreibungsverlusten und der Summe
der Einzelwiderstände bis zur Auslaufarmatur.
Damit die Funktion von Armaturen und Geräten gewährleistet
ist, sind Mindestfließdrücke einzuhalten.
Diese Drücke müssen als Ruhedruck vor der
Zapfstelle vorhanden sein. |
Beispiele für
Mindestfließdrücke > Mischarmatur 1,0
bar; Auslaufarmatur mit Perlator 1,0 bar; Spülkasten 0,5 bar; Brausekopf
1,0 bar; Druckspüler je nach DN 0,4 bis 1,2 bar; Waschmaschine
1,0 bar. |
|
| Barogeber |
Mit dem Barogeber
wird der absolute
Luftdruck der Atmosphäre am jeweiligen
Standort gemessen. Das Gerät ist für den Außen-
und Inneneinsatz geeignet. Dabei wird ein temperierter, piezokeramischer
Absolutdrucksensor eingesetzt, der sich durch thermische
und mechanische Stabilität auszeichnet. Der elektrische Anschluss
erfolgt über eine 8-polige Klemmleiste und einer Spezial-Kabelverschraubung
mit Luftdruck-Ausgleichsfunktion. |
| |
| Barogeber
im Umweltmessbereich |
| Quelle:
Adolf Thies GmbH & Co. KG |
|
Der Barogeber
ist für den Einsatz im Umweltmessbereich
konzipiert, weil es hier auf eine hohe Genauigkeit, ein
schnelles Ansprechverhalten, eine Langzeitstabilität
und Zuverlässigkeit ankommt. |
Die Messwerte
weden als elektrische Spannungswerte ausgegeben.
|
Ein digitaler
Barogeber hat einen Analogausgang
zur Ermittlung des atmosphärischen Luftdruckes. Als
Sensor dient eine Aneroiddose mit induktivem Wegaufnehmer.
Das Sensorsignal wird elektronisch verstärkt und an
einer LED- Anzeige digital angezeigt. Zum Anschluss an elektronische
Registrier- und Regelgeräte
ist ein Stromausgang vorhanden. |
| |
|
| |
| Barogeber
für Dataloggersysteme |
| Quelle:
Adolf Thies GmbH & Co. KG |
|
|
| Barometer |
Mit einem Barometer
wird der Luftdruck
in der Atmosphäre gemessen. Heutzutage wird er
in HektoPascal (hPa) angegeben. Aber
auf vielen Skalen findet man noch die Angaben in Millimeter
Quecksilbersäule ( mm Hg) oder Millibar
(mbar). Damit man die Luftdruckwerte vergleichen kann,
wird an unterschiedlichen Orten der Anzeigewert immer bezogen auf Meereshöhe
genannt. Es wird hierbei also nicht der tatsächliche Luftdruck
gemessen, sonderen korrigiert um die Differenz von Meereshöhe zum
Meßort. Dabei nimmt der Luftdruck je 8 Meter um
ca. 1 hPa ab. |
| Barometerarten |
- Flüssigkeitsbarometer (Quecksilber-
und Wetterglas [Goethe-Barometer])
- Dosenbarometer und Röhrenbarometer
- Sturmglasbarometer
|
| |
Mit
der Erfindung des Quecksilberbarometers
im Jahre 1643 von Evangelista Torricelli
begann die Luftdruckmessung. Dabei
handelt es sich um ein senkrechten Rohr,
das mit Quecksilber gefüllt und
am oberen Ende luftdicht verschlossen
ist. Das untere Ende ist in ein Vorratsgefäß
getaucht, das auch Quecksilber enthält. Die Flüssigkeit
fließt aufgrund des Eigengewichts
nach unten. Dabei bildet sich am oberen Ende ein Unterdruck.
Die Flüssigkeitssäule bleibt
bei einer bestimmten Höhe stehen, weil der Luftdruck
der Flüssigkeitssäule entgegenwirkt. Quecksilber
erreicht unter Normalbedingungen eine Höhe
von 760 mm. Nach dem Erfinder wurde
die Einheit Torr genannt > 1
Torr = 1 mm Hg - ca. 133,32 Pa. |
|
|
|
|
Quelle:
D. Tusche Glashütte Görlitz |
|
Ein
Wetterglas
(Goethe-Barometer)
wird schon seit Jahrhunderten als Messgerät
für Luftdruckschwankungen verwendet.
Das Goethebarometer ist das älteste
Barometer der Welt. Als die Mauren in Spanien 711
Cordoba gründeten, führten sie solche Barometer
mit sich. Sie waren damals die führenden Wissenschaftler
der Welt. Erst 1643 erfand Toricelli,
ein Schüler Galileo Galileis, das genauere Quecksilberbarometer,
welches nach dem gleichen Prinzip der Druckeinwirkung
auf eine Flüssigkeit arbeitet.
Es besteht aus einem mit destilliertem Wasser,
das mit Lebensmittelfarbe eingefärbt
wird, gefülltem nach oben geschlossenem Glasbehälter
von dem ein von unten ein dünnes Rohr
(Schnabel) seitlich nach oben abgeht.
Man vergleicht den auf die dünne Öffnung
des Schnabels wirkenden Luftdruck mit dem im Inneren
der geschlossenen Flasche befindlichen Luftdruck.
Wenn der äußere Luftdruck sinkt, kommt
ein Tiefdruckgebiet (schlechtes Wetter),
so überwiegt der innere Druck den äußeren
und die Flüssigkeit steigt im dünnen Schnabel.
Steigt der äußere Luftdruck kommt ein Hochdruckgebiet
(Schönwetter), dann sinkt das Wasser im Schnabel.
Diese Anzeige kann aber ungenau
sein, weil die Wasserstandsveränderungen
auch von der Umgebungstemperatur beeinflusst
wird. Deswegen sollte ein Aufstellungs- bzw. Aufhängungsort
gewählt werden, der sicn nicht in der Nähe
von Heizkörpern, Öfen, kalten Flächen
und direkter Sonneneinstrahlung befindet.
Heutzutage ist das Wetterglas "nur" noch
ein Modegegenstand. |
|
|
Wetterlagen |
|
Quelle:
D. Tusche Glashütte Görlitz |
Quelle:
TFA Dostmann GmbH & Co. KG |
|
|
|
| |
Dosen-
und Röhrenbarometer bestehen aus
einem evakuierten oder mit Gas
gefüllte Blechbehälter bzw. Röhre.
Der Zeigerausschlag wird durch das
Ausbeulungs- bzw. Krümmungsverhalten
umgesetzt. |
Das Dosenbarometer
besteht aus einer luftleer gepumpten Dose,
die mit einer Schraube auf dem Boden eines Gehäuses
befestigt ist. Der Luftdruck bewegt einen gewellten
Deckel auf und ab. Dabei wird bei steigendem Luftdruck
der Deckel zusammengedrückt und bei fallendem
Luftdruck dehnt er sich wieder aus. Diese Bewegung
wird von einem in der Mitte der Oberseite angebrachten
kleinen Stift auf eine gebogene Feder übertragen.
|
Das
Röhrenbarometer wurde 1849 von
Eugène Bourdon (Bourdonfeder)
patentiert. Das Wirkprinzip basiert auf der Tatsache,
dass eine gebogene Röhre auf ihrer
Außenseite eine größere Fläche
besitzt als auf der Innenseite. Dadurch besteht auf
der Außenseite in Abhängikeit vom Luftdruck
eine stärkere Kraftwirkung. Die Röhre krümmt
sich immer mehr, wenn der Luftdruck steigt. Die Bewegung
der beiden Röhrenenden dreht einen gezahnten Sektor,
der seine Drehbewegung auf einen Zeiger überträgt. |
|
|
|
Röhrenbarometer |
Quelle:
Freunde alter Wetterinstrumente |
|
|
| Sturmglas(-Barometer) |
Das Sturmglas(-Barometer)
eigentlich kein "richtiges" Barometer, weil die Flüssigkeit
(Kupfersulfat- oder Campher-Alkohol-Lösung) nicht direkt auf den
Luftdruck reagiert. Das Sturmglas wird seit 1750 auf
Segelschiffen für die Sturmwarnung
verwendet. Bis heute gibt es keine genaue Erklärung für die
Funktionsweise. |
| |
Dänisches
Sturmglas |
Quelle:
E. S. Soerensen/Stig Larsen |
|
Das
Sturmglas besteht aus einer hermetisch abgeschlossenen
Glasröhre mit einer gesättigten, farblosen
Kupfersulfat- oder Campher-Alkohol-Lösung.
Bei Wetteränderungen wachsen in dieser Lösung
Kristalle, in der Größe und Form auf das
Wetter schließen lassen. |
Für die Funktionsweise
gibt es verschiedene Erklärungen.
|
-
Bei
einem offenen Glas kann das Kristallwachstum
durch einen sinkenden Luftdruck entstehen,
der eine Sturmfront ankündigt. Je geringer
der Luftdruck ist, desto geringer ist die Menge
an Fremdstoffen, die in einer Flüssigkeit gelöst
sein können, ohne dass diese übersättigt.
Der verminderte Luftdruck führt somit zu einer
vorübergehenden Übersättigung der
Lösung, und es bilden sich temporär Kristalle.
-
Da
das Sturmglas aber hauptsächlich mit einer
hermetisch abgeschlossenen Glasröhre
verwendet wird, kann der Luftdruck keinen Einfluss
auf die Kristallbildung bzw. Veränderung oder
Auflösung der Kristalle haben. Man geht davon
aus, das die Größe der Kristalle in dem
Glas von dem Auftreten elektromagnetischer
Längstwellen (Sferics
- kleine elektromagnetische Impulse, die bei Gewittern
entstehen) beeinflusst werden. Das Sturmglas zeigt
also Sferics und somit den Aufzug eines Tiefdruckgebietes
(Schlechtwetter), an.
|
Das
Sturmglas soll eine Wettervorhersage
über einen Zeitraum von ca. 24 bis 36 Stunden erlauben. |
|
| |
|
Quelle:
E. S. Soerensen/Stig Larsen |
|
|
|
1 |
2 |
3 |
4 |
5 |
Farn-ähnliche Kristalle bilden sich |
Farn-ähnliche Kristalle verschwinden |
Sternkristalle schweben nach unten |
Kristalle überall in der Flüssigkeit |
Klare Flüssigkeit |
Kalt
und stürmisch |
Wärmer |
Frost |
Gewitter/Regen |
Heiter
und trocken |
|
Die Farn-ähnlichen
Kristalle sind auf der Windseite (Luv-Seite) am höchsten. |
Quelle:
E. S. Soerensen |
|
Manometer
|
Heizungsmanometer |
| |
Solar-Manometer
|
Quelle:
CALEFFI Armaturen GmbH |
|
Das "normale"
Heizungsmanometer hat eine Skala
bis 4 bar. Ein roter Zeiger
muss auf den Mindestdruck der Anlage
eingestellt werden. Die 3 bar-Markierung
entspricht dem Ansprechdruck der Sicherheitsventils.
In alten Anlagen können auch noch 2,5 bar-Ventile
vorhanden sein. In diesem Fall muss der Ansprechdruck (2,5
bar) mit einem wasserfesten Rotstift markiert
werden. |
| Das Solarmanometer
sollte mindestens 6 bar (Heizung 4 bar) anzeigen können
und einen einstellbaren roten Zeiger haben,
damit der maximal zulässige Druck
der Anlage eingestellt werden kann. Aber auch der Mindestdruck
sollte mit einem wasserfesten Stift markiert werden. |
Der Druckknopfhahn
ist eine Absperrung von Hydro-
und Manometern in Heiz-, Solar- und Kühlwassersystemen..
Eine Druckmessung erfolgt nur bei gedrücktem
Kolben, ansonsten ist das Hydro- oder Manometer
drucklos. Dieser Betriebszustand schützt das
Messgerät vor Verschmutzungen und hohen Systemtemperaturen.
|
|
Druckknopfhahn |
| Quelle:
Pneumatex AG |
|
|
|
|
|
Vakuummeter/
Unterdruckmanometer für den Filteranbau |
Quelle: AFRISO-EURO-INDEX GmbH |
|
| Vakuummeter/Unterdruckmanometer |
Um den Unterdruck (Vakuum) in einer Heizölsaugleitung zu messen, wird ein Vakuummeter bzw. Unterdruckmanometer verwendet. Wenn das Vakuummeter fest am Filter eingebaut ist, wird während des Ölbrennerbetriebes
das Vakuum in der Saugleitung ständig gemessen. Dieser Einbau sollte immer dann eingesetzt
werden, wenn die Filterverschmutzung von außen nicht sichtbar (Wechselfilter) ist.
Ein Vakuummeter gehört in jeden Wartungskoffer. Es wird bei der Störungssuche und bei der Brennerwartung in die Ölpumpe geschraubt. Erst nach der Messung mit einem Vakuummeter kann genau festgestellt werden, ob die Anlage im günstigen Saugdruckbereich (zwischen
0 - -0,3 bar) liegt. Ist der Unterdruck unter -0,4 bar, dann kann eine Blasenbildung auf eine Ausgasung des Heizöls hinweisen. Wenn der Druck im Normalbereich liegt, dann kann eine Blasenbildung durch angesaugte Luft an Verbindungstellen der Saugleitung hinweisen. In beiden Fällen führen die Luft- bzw. Gasblasen zu einer Verminderung der Ölmenge, wodurch es zu einer Brennerstörung kommen kann. |
| |
|
|
Heizölentlüfter FloCo-Top-2KM mit Vakuummeter (Unterdruckmanometer) |
Quelle: AFRISO-EURO-INDEX GmbH |
|
|
| Wassersackrohr |
Wassersackrohre
(DIN 16 282) werden eingebaut, um Druckmessgeräte
vor Druckschläge der Anlage und vor zu starker
Erwärmung zu schützen. Das
Wassersackrohr (U-Rohr, Trompetenrohr)
wird am Anschlusszapfen des Druckschalters (Druckbegrenzer) oder an
dem darunter vorgeschalteten Absperrventils (Wartungsventil) am Manometer
montiert. |
| |
Diese Bauteile
sind für Temperaturen bis 400 °C und Nenndrücke
bis 160 bar zulässig. Das Rohr ist eine Kühlstrecke
für Flüssigkeiten, Gase und Dämpfe bei der
Druckmessung. Im gebogenen Teil des Wassersackrohres bildet
sich ein Kondensat, das ein Eindringen der heißen
Anlagenflüssigkeit in das Druckmessgerät verhindert. |
Das Trompetenrohr
ist für die senkrechte und das U-Rohr
für die waagerechte Druckentnahme vorgesehen. |
Vor Inbetriebnahme
der Druckleitung muss eine Sperrflüssigkeit eingefüllt
werden. |
|
|
|
Hydrometer
 |
Hydrometer |
|
In offenen Wasser-Heizungsanlagen oder anderen offenen Anlagen (z. B. Speicher) werden Hydrometer eingesetzt. Das Ziffernblatt hat eine Meter-Skala und der maximale Wasserstand der Anlage sollte mit einer roten Marke bzw. verstellbaren Zeiger gekennzeichnet sein bzw. eingestellt werden.
Das Messgerät wird am Wärmeerzeuger oder im Vor- und/oder Rücklauf unabsperrbar vom Wärmeerzeuger eingebaut. Das Hydrometer muss beim Nachfüllen ablesbar sein.
Vor dem Hydrometer wird meistens ein Wartungs- bzw. Prüfhahn eingebaut, damit das Messgerät überprüft bzw. gereinigt werden kann.
Es ist auch möglich einen Absperrhahn in die Druckleitung zum Mano- bzw. Hydrometer einzubauen. Durch Freigabe des Hubes wird die Zuleitung geschlossen und das Manometer entlüftet. Ein Feststellriegel bewirkt eine Dauerfreigabe der Mano- bzw. Hydrometer-Druckleitung.
|
|
|
Manometer-Absperrventil
Manometer-Absperrhahn
Quelle: AFRISO-EURO-INDEX GmbH
|
|
Manometer-Absperrhähne (Prüf- oder Wartungshahn) und
Manometer-Absperrventile werden als Absperrorgane zwischen der Messleitung und Druckmessgerät (z. B. Manometer, Hydrometer) eingesetzt.
Im geschlossenen Betriebszustand wird das
Messgerät vor Verschmutzungen, Druckschlägen und hohen Systemtemperaturen geschützt. Bei Absperrhähnen/-ventilen mit Prüfanschluss ist der gleichzeitige Anschluss von Druckmessgeräten und Prüfgeräten an der Messleitung möglich. Sie sind für Flüssigkeiten, Gase und Dämpfe geeignet.
Mit einem Prüfhahn können die Druckmessgeräte (Hydro- und Manometer) auf Funktion geprüft
werden. Dieser 3-Wege-Hahn macht das Messgerät drucklos, ohne die Anlage zu entleeren, um so die Nullstellung zu überprüfen.
Im Küken des Hahnes befinden sich zwei Bohrungen, die T-förmig angeordnet sind. Je nach Stellung des Kükens ist es möglich:
1. Das Manometer zu entlüften
2. Das Manometer mit Druck zu beaufschlagen
3. Die Messleitung auszublasen
4. Das Prüfgerät mit Druck zu beaufschlagen
Es ist auch möglich einen Absperrhahn / Entlüftungshahn in die Druckleitung zum Mano- und Hydrometer einzubauen. Durch Freigabe des Hubes wird die Zuleitung
geschlossen und das Manometer entlüftet. Ein Feststellriegel bewirkt eine Dauerfreigabe der Mano- bzw. Hydrometer-Druckleitung.
Manometer-Absperrhähne und Manometer-Absperrventile
|
|
Prüfhähne und Entlüftungshahn
Quelle: Parker Hannifin Europe SALR
.
|
|
|
|
|
| U-Rohr-
und Schrägrohrmanometer |
|
|
Quelle:
ELECTRO-MATION GMBH |
|
Das U-Rohrmanometer
wird zur Messung kleiner Drücke oder
kleiner Druckdifferenzen eingesetzt, so
z. B. Gasdruckeinstellung an Gasheizgeräten oder Differenzdrücke
an Ventilatoren oder Filter.
Dieses einfache Druckmessgerätes besteht
aus zwei senkrecht stehenden und zu einer U-Form verbundenen
Rohre. In diesem U-Rohr befindet sich eine Sperrflüssigkeit
(gefärbtes Wasser). Wenn an den beiden Rohren verschieden
große Drücke (p1 und p2) anliegen, so verschiebt
sich die Sperrflüssigkeit aus der Nulllage, so dass
in den beiden senkrechten Schenkeln eine Höhendifferenz
?h entsteht. Mit der Dichte rs der Sperrflüssigkeit
und unter der Annahme, dass in den beiden Zuleitungen zum
U-Rohr-Manometer das gleiche inkompressible Fluid mit gleicher
Dichte vorliegt.
|
|
U-Rohr-Manometer |
Quelle:
der Brunnen de |
|
|
|
|
Quelle:
ELECTRO-MATION GMBH |
|
Das Schrägrohrmanometer
wird zur Messung kleiner Drücke oder
kleiner Druckdifferenzen eingesetzt, so
z. B. zur Messung der Druckdifferenz im Abgas-
oder Rauchrohr eines Heizkessels.
|
Bei dem
Schrägrohrmanometer ist ein Schenkel schwach steigend
angeordnet. Eine kleine Höhendifferenz ändert
daher die Länge der Flüssigkeitssäule stark.
Bei der Kalibrierung und Messung muss die Neigung des Messschenkels
gleich sein. Um dieses zu erreichen, sind die Geräte
mit Justierschrauben und Libellen ausgerüstet. Das
Messgerät kann auf den Kessel oder auch mit Magneten
an der Heizkesselverkleidung angebracht werden. |
|
|
|
Für die Druck-, Dichtheits- und Leckmengenmessungen wird z. b. das Dräger P7-Messgerät eingesetzt. |
|
| Bodenthermometer |
Dieses Messgerät
wird als Auflege-Thermometer für Boden-Luft-Messungen
eingesetzt. Es findet in der Betonverarbeitung zur
Ermittlung der Abbindetemperatur bzw. der Abbindegeschwindigkeit und
in der Fußbodenverlegetechnik Verwendung. |
|
Bodenthermometer |
Quelle:
Bitherma - Franz Wagner & Sohn GmbH |
|
| Das
Gehäuse beinhaltet ein Zweikammermesssystem,
sodass hier unabhängig voneinander die Bodentemperatur
und die Lufttemperatur gemessen werden.
Der temperaturempfindliche Boden überträgt den
Wärmewert auf die Messspirale und wird durch einen
roten Instrumentenzeiger dargestellt. In der oberen Messkammer
(perforierten Belüftungslöcher) befindet sich
das Messelement zur Erfassung der Lufttemperatur. Diese
wird durch einen blauen Instrumentenzeiger angezeigt. |
| Um zeitunabhängig
die höchste Boden- und die niedrigste Lufttemperatur
zu ermitteln, kann das Thermometer zusätzlich mit einem
Minimum- und Maximum-Schleppzeiger
ausgerüstet werden. An jedem Istwertanzeiger befindet
sich eine Mitnehmerfahne, welche den farblich zugeordneten,
am Deckglas montierten Schleppzeiger bei Temperaturveränderungen
auf den höchsten bzw. niedrigsten Temperaturwert mitzieht.
|
|
|
|
|
|
| |
Quelle:
Oventrop GmbH & Co. KG |
|
Das Einregulieren
und der damit verbundene hydraulische Abgleich
von Heizungs- und Kühlanlagen
gehört zum Umfang einer Erstellung oder Sanierung dieser
Anlagen. Das neue "OV-DMPC"-Messsystem vereinfacht
die Einregulierung Vorort. |
| Der Differenzdruckmesscomputer
" OV-DMC 2" mit USB-Schnittstelle
ist zur Durchflussmessung von Oventrop
Regulierventilen konzipiert. Das Gerät hat eine wasser-
und staubgeschützten Tastatur und einen für den
Praxiseinsatz netzunabhängigen, aufladbaren Akkusatz.
Außerdem sind alle zur Durchflussmessung erforderlichen
Zusatzelemente (z. B. Bedienschlüssel, Messadapter)
in einem Servicekoffer vorhanden. |
| In dem Gerät
sind alle Kennlinien aller Oventrop Einregulierventile
gespeichert. Dadurch wird z. B. nach Eingabe
der Ventilnennweite und der Voreinstellung der Durchfluss
angezeigt. Zur besseren Handhabung ist der Nullabgleich
automatisiert. Wenn kein Voreinstellwert
des Strangregulierventils errechnet ist,
kann der Computer diesen ermitteln. Über die Eingabe
der Ventilnennweite und des gewünschten
Durchflusses wird der Differenzdruck
ermittelt, vergleicht die Soll- und Istwerte und
zeigt im Display die erforderlichen
Voreinstellungen an.
|
Alle bei
der Messung ermittelten Daten werden gespeichert
und können über einen PC mit Betriebssystem Windows
verarbeitet werden. Der Oventrop-Software-Ausdruck "Messprotokoll"
dokumentiert z. B. die bei der Einregulierung nach VOB C
- DIN 18380 gewonnenen Daten. |
Der Differenzdruckmessbereich
liegt zwischen –0,05 bis 200 kPa. |
|
|
|
Luft
/ Flüssigkeits - Druckmessgerät |
Quelle:
PCE Deutschland GmbH |
|
| Das digitale
Druckmessgerät eignet sich besonders zur Messung
an Hydraulik- oder Pneumatikanlagen.
Das Hochleistungsinstrument mit Mikroprozessor-Kontrolle
garantiert äußerste Genauigkeit und hohe Zuverlässigkeit.
Mit kurzer Ansprechzeit, sowie staub- und spritzwassergeschütztem
Gehäuse ist das Druckmessgerät besonders in der
vorbeugenden Instandhaltung einsetzbar. Alle Modelle besitzen
eine Silikoneinlage, die das Druckmessgerät bzw. dessen
Sensorik vor dem Eindringen von Flüssigkeiten schützt.
Das Messgerät wird werkskalibriert ausgeliefert, kann
aber laborkalibriert und mit einem ISO-9000-Zertifikat ausgestattet
werden. Die Kalibrierung beinhaltet ein Prüfprotokoll.
So kann es Druckmessgerät in Ihren betriebsinternen
Prüfmittelpool nach ISO aufnehmen. |
| Eigenschaften
|
- verschiedene Einheiten wählbar
- Anzeige von Unter-, Über-
und Differenzdruck
- Min-, Max-, und Data-Hold-Funktion
- RS-232 Schnittstelle für
Luft und alle nicht aggressiven / explosiven Gase und
Flüssigkeiten
- 15 mm LCD-Display
- Edelstahl-Schlauchadapter
und Schläuche
|
|
|
|
|
|

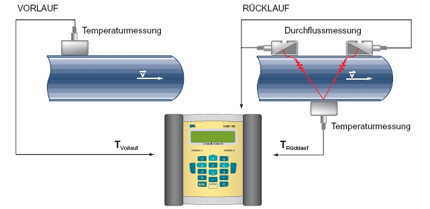

Messung
mit Sensoren, montiert mit Anklemmschuhen und Messumformer,
befestigt mit einer QuickFix-Rohrbefestigung
|
|
|
Immer
öfter wird eine Durchluss- oder/und
Wärmemengenmessung in vorhandenen Anlagen (Heizung,
Solar, Kühlung) gewünscht. Wenn kein Einbau
eines Messgerätes machbar bzw. gewünscht wird oder
nur eine vorübergehende Messung, z. B. für den hydraulischen
Abgleich, notwendig wird, dann bietet sich ein mobiles
Ultraschall Energie-Messgerät
zum Aufschnallen an.
|
|
|
|
Bei dem
HybridTrek-Verfahren wird der Volumenstrom
des Mediums wird mit dem Laufzeitdifferenzverfahren
gemessen. Wenn der Gas- oder Feststoffanteil während
der Messung zeitweise ansteigt, ist eine Messung mit diesem
Verfahren nicht mehr möglich. |
Ein Durchflussmessumformer
schaltet während der Messung automatisch zwischen Laufzeitdifferenz-verfahren
und NoiseTrek um, ohne dass der Messaufbau geändert
werden muss. |
| |
| |
|
|
|
Laufzeitdifferenzverfahren |
|
|
Bei dem
Laufzeitdifferenzverfahren werden Ultraschallsignale
verwendet, um mit Hilfe des Laufzeitdifferenzverfahrens
den Durchfluss eines Mediums durch ein Rohr zu messen. Ultraschallsignale
werden von einem Sensor ausgesendet, der auf der Rohrleitung
installiert ist, auf der gegenüber-liegenden Seite
des Rohres reflektiert und von einem zweiten Sensor empfangen.
Die Signale werden abwechselnd in und entgegen der Flussrichtung
gesendet. |
Da das
Medium, in dem sich der Ultraschall ausbreitet, fließt,
ist die Laufzeit der Ultraschallsignale in Flussrichtung
kürzer als entgegen der Flussrichtung. |
Die Laufzeitdifferenz
wird gemessen und erlaubt die Bestimmung der mittleren Strömungsgeschwindigkeit
auf dem von Ultraschallsignalen durchlaufenen Pfad. Durch
eine Profilkorrektur kann das Flächenmittel der
Strömungsgeschwindigkeit errechnet werden, das proportional
zum Volumenstrom ist. |
Die empfangenen
Ultraschallsignale werden auf Verwendbarkeit für die
Messung geprüft und ihre Verlässlichkeit bewertet.
Der gesamte Messzyklus wird durch die integrierten Mikroprozessoren
gesteuert. Störsignale werden eliminiert. Quelle:
H. Hermann Ehlers GmbH |
| |
| |
|
|
|
Wasser
hat eine kinematische Viskosität (Zähigkeit)
von 1 mm² /s bei 20 °C.
Den meisten Kühl- und Solaranlagen
werden dem Wasser Inhibitoren beigemischt. Diese Frost-
bzw. Korrosionsschutzmittel, meistens Propylenglykol,
sollen die Korrosion und/oder das Einfrieren dieser Anlagen verhindern.
Auch in behandelten Heizungsanlagen befinden sich zunehmend Inhibitoren,
um eine Korrosion und Verschlammung zu verhindern. |
Durch diesen
Beimischungen ergeben sich, je nach dem prozentualem Mischungsverhältnis,
andere physikalische Stoffwerte gebenüber dem
reinem Wasser. |
Die geänderten
Stoffwerte führen dazu, dass die angezeigte Durchflussmenge
in einem Volumstrommessgerät, z. B. bei taconova-Setter,
von der tatsächlichen Durchflussmenge abweicht. Hier müssen
Korrekturwerte für die kinematische Viskosität
des Wasser/Frostschutz-Gemisches für die Bestimmung des tatsächlichen
Durchflusses verwendet werden. Diese Werte sind aus
den Produktunterlagen und Diagrammen
der Hersteller von Inhibitoren zu entnehmen. >>>
mehr |
|
|
Feuchtigkeitsmesser |
Quelle:
Wetekom |
|
Um die
Feuchtigkeit in Flächen zu überprüfen,
wird in der Praxis häufig die Leitfähigkeitsmessung
(Elektrische Widerstandmessung) eingesetzt. |
| Dabei werden
zwei Elektroden in den Baustoff eingelassen. Der vom Gerät
erzeugte Messstrom fließt durch die Elektrode in den
Baustoff und über die zweite Elektrode wieder zurück
zum Gerät. |
Je leitfähiger
der Baustoff (Feuchtigkeit, Salze usw.) umso mehr Strom
fließt zurück. Es wird ein Wert in Digis ausgegeben. |
|
|
| |
Feuchtigkeitsmessgerät
mit Sucher- und Nadelmodus
für die Messung von Feuchte in Holz und Baustoffen.
|
| Baustoffe
und Holz mit glatter Oberfläche werden im
Suchermodus (kapazitive Messung).
Holz mit rauer Oberfläche im Nadelmodus (Leitfähigkeitsmessung)
evtl. auch mit Einschlag-Elektroden
für Tiefenmessungen in Hölzern. |
Das
Messgerät ist auch für geeignet, um Feuchtigkeitsdifferenzen
im Estrich zu erkennen. Dabei erfolgt die
Messung zerstörungsfrei und schnell. Bei zu hohen
Feuchtewerten erübrigt sich eine zerstörende
Messung im Trockenschrankverfahren
oder mit der CM-Methode. Innerhalb eines Raumes können
große Feuchtedifferenzen vorhanden sein, deshalb
ist eine zerstörungsfreie Messung vorteilhaft
um die kritischen Stellen für eine genauere Untersuchung
zu ermitteln. Die Zahl der notwendigen, aber zeitaufwendigen,
Messungen wird reduziert. |
|
|
|
CM-Messgerät
|
Mit diesem
Messgerät kann schnell und zuverlässig die Feuchtigkeit
in Baustoffen bestimmut werden. |
| Während
und nach dem Funktionsheizen von Fußbodenheizungen
kann die Restfeuchtigkeit von Unterlagsböden
nach der Carbid-Methode (CM) festgestellt
werden. Die Feuchtigkeit kann auf dem Manometer ohne Umrechnungstabelle
direkt abgelesen werden. Das Manometer hat eine Drosselschraube,
wodurch die Lebensdauer wesentlich verlängert wird.
Die robuste mechanische Federwaage ist mit einer Ablesehilfe
aller gängigen Einwaagen versehen. |
| |
|
|
|
|
|
|
Quelle:
Trotec GmbH & Co. KG |
|
Bei dem
Mikrowellen-Messverfahren wird der Unterschied
der Dielektrizitätskonstante (DK) von Wasser und des
Baustoffes ermittelt. Wegen des großen Unterschiedes
zwischen diesen beiden Werten lassen sich bereits kleine
Wassermengen sehr gut detektieren. |
Das Anwendungsspektrum
reicht dabei von Präzisionsmessungen an Materialien
mit geringen Feuchtegehalten bis in die Bauwerksdiagnostik
im mittleren Feuchtebereich bis in den Hochfeuchtebereich,
z. B. für Messungen in organischen Materialien. Die
materialspezifische Kalibrierung macht eine reproduzierbare
Feuchtemessung in Masse-% möglich. |
| |
|
|
|
Metall- und
Stromsuchgerät |
Bei vielen Arbeiten
auf der Baustelle ist es wichtig, Kabel und Leitungen, die "unter
Putz" oder im Erdreich verlegt sind, zu erkennen bzw. zu wissen,
wo Leitungen liegen, bevor man den Bohrer oder das Kernlochbohrgerät
ansetzt. |
Universalgeräte
sind zum Lokalisieren und Auffinden von Kabel und Leitungen in Wänden
und in der Erde, sowie zum Auffinden und Zuordnen von Sicherungen und
Sicherungsautomaten geeignet. Auch Unterbrechungen und Kurzschlüsse
in Leitungen und Bodenheizungen lassen sich einfach Lokalisieren. Metallische
Wasser und Heizungsrohre können ebenfalls aufgespürt werden.
Die meisten Geräte bestehen aus einem Sender und Empfänger. |
Diese Geräte werden
in je nach Einsatz in verschiedenen Preisklassen angeboten. Oftmals
reicht schon ein einfaches Messgerät, um Schäden auszuschließen
und hohe Schadensersatzkosten zu vermieden. |
| |
|
|
|
Die richtige (optimale) Ausrichtung
der Solarkollektoren (thermische
Solaranlage, Photovoltaikanlage)
ist entscheidend für die Energieerträge.
Deshalb müssen (sollten) die bestmöglichen Neigungswinkel
(Elevationswinkel) und Azimutwinkel
(Abweichung zur Südrichtung) für die Anlage gefunden werden.
Natürlich können diese Winkel aus der Fachliteratur entnommen
werden, aber mit einem Messgerät sind die Winkel
am besten zu finden.
Ideal ist eine automatische
Nachführung der Kollektoren,
was aber nur für Photovoltaikanlagen sinnvoll
sein kann. Das Heliotrop-Haus
ist ein Beispiel dieser Technik. |
|

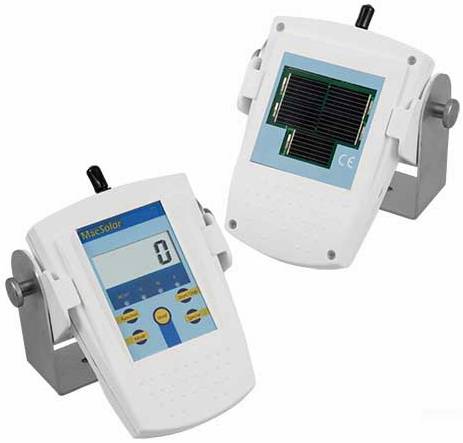

Solar
- Messgerät MacSolar |
| Quelle:
PCE Deutschland GmbH |
|
Mit dem Solarmessgerät
MacSolar mit integriertem Sensor
kann die Lichtintensität und
Temperatur ermittelt werden. Daraus
wird mit einer sehr hohen Genauigkeit den Energieertrag
und andere Nenndaten (Strom, Spannung,
Leistung im Arbeitspunkt) berechnet. Dadurch ist
eine Aussage über die Zusammenstellung und
Auslegung einer Photovoltaikanlage oder thermischen
Solaranlage möglich.
Die Messung der Lichtintensität
erfolgt über monokristalline Silizium-Solarzellen,
welche zusätzlich die Energieversorgung des
Gerätes übernehmen. Der in das Solarmessgerät
integrierte Prozessor sorgt für
eine automatische Korrektur zum
Erhalt der Grundgenauigkeit nach der Kalibrierung
jedes Gerätes im Solar-Simulator.
In allen Messmodi werden wahlweise die Messgrößen
Ptot (W/m²), Pn, Un,
In (%) oder T (°C) am Messgerät
dargestellt. Die im internen Speicher enthaltenen
Datenwerte können mit Hilfe der Software an
die serielle RS232-Schnittstelle
eines PC übertragen werden.
|
|
|
|
|
| |
Kompass |
Quelle:
Heinz Zölzer GmbH |
|
Kompass
Der Kompass ist das einfachste Messgerät,
um den Standort der Sonnenkollektoren
festzulegen. Der Spiegel am Kompass bietet
den Vorteil eines genauen und übersichtlichen Peilens
der Richtung und die gleichzeitige Beobachtung der Kompasskapsel.
Durch das Drehen um die eigene Achse muss sich die rote
N-spitze der Nadel zwischen den Südmarken der Kapsel
einpendeln.
Da die magnetische Nadel nach allen Richtungen
frei beweglich ist, richtet sie sich
tangential zu den Feldlinien
des Magnetfelds der Erde aus.
Diese verlaufen vom magnetischen Südpol
zum magnetischen Nordpol. Deshalb zeigt
die Spitze der Magnetnadel auf der Nordhalbkugel
nach Norden. |
|
|
|
| |
Sonnenbahnindikator
Der Sonnenbahnindikator ist ein einfaches Gerät,
um an einem Standort
für Solarkollektoren oder -module die mögliche
Beschattung zu erkennen. Durch ein Okular kann der Bereich
des Sonnenlaufs vom Morgen bis zum Abend im Lauf der Jahreszeiten
auf eine Sonnenbahnfolie projiziert werden. So kann man
die Beschattungen durch Gebäude oder Landschaft genau
beurteilen. Anhand des integrierten Kompasses wird der
Sonnenbahn-Indikator präzise ausgerichtet.
Eine Verschattung durch Bäume und
Gebäude könnte die Leistungsminderung
einer Solaranlage zur Folge haben. Eine Sonnenbahnfolie
zeigt die relevanten Jahres-Einstrahlungskurven
unterteilt in die sonnenaktiven Tageszeiten.
Schaut man durch das mittels Kompass nach Süden ausgerichtete
Gerät, so erkennt man ob Objekte für eine bestimmte
Zeit die Sonnenbahn unterbrechen.
Eine Solaranlage mit Heizungsunterstützung
sollte besonders in den Übergangszeiten nicht verschattet
werden. |
|
|
|
|
Solar
- Energie - Messgerät PCE-SPM 1 |
Quelle:
PCE Deutschland GmbH |
|
Solar
- Energie - Messgerät
Das Prüfgerät mit integriertem
Sensor dient zur Findung des
optimalen Solar-Standortes für Neuanlagen
und ermittelt deren Energieausbeute.
Mit diesem Messgerät wird die Solar-Leistung
ermittelt. Andere Nenndaten (Strom, Spannung, ...) können
parallel mit einem separaten Prüfgerät
ermittelt werden (Datenlogger-Multimeter).
Damit wird eine Aussage über die Zusammenstellung
und Auslegung einer Photovoltaikanlage
möglich. Die Messung der Lichtintensität
erfolgt über eine monokristalline Silizium-Solarzelle.
Der in das solare Energie-Messgerät integrierte
Prozessor sorgt für eine automatische
Korrektur zum Erhalt der Grundgenauigkeit nach
der Kalibrierung jedes Gerätes im Solar-Simulator.
Die wichtigste Kenngröße Ptot
(W/m²) ist direkt am Display ablesbar.
Die im internen Speicher (32.000 Messwerte)
enthaltenen Daten können mit Hilfe der Software an
die serielle RS232-Schnittstelle
eines PC übertragen werden.
|
|
|
|
| |
|
|
| Kollektor-Ausrichtung |
Kollektor-Neigung |
Einstahlwinkel
der Sonne (Östereich) |
| |
|
|
|
|
| U-Rohr-
und Schrägrohrmanometer |
|
|
Quelle:
ELECTRO-MATION GMBH |
|
Das U-Rohrmanometer
wird zur Messung kleiner Drücke oder
kleiner Druckdifferenzen eingesetzt, so
z. B. Gasdruckeinstellung an Gasheizgeräten oder Differenzdrücke
an Ventilatoren oder Filter.
Dieses einfache Druckmessgerätes besteht
aus zwei senkrecht stehenden und zu einer U-Form verbundenen
Rohre. In diesem U-Rohr befindet sich eine Sperrflüssigkeit
(gefärbtes Wasser). Wenn an den beiden Rohren verschieden
große Drücke (p1 und p2) anliegen, so verschiebt
sich die Sperrflüssigkeit aus der Nulllage, so dass
in den beiden senkrechten Schenkeln eine Höhendifferenz
?h entsteht. Mit der Dichte rs der Sperrflüssigkeit
und unter der Annahme, dass in den beiden Zuleitungen zum
U-Rohr-Manometer das gleiche inkompressible Fluid mit gleicher
Dichte vorliegt.
|
|
U-Rohr-Manometer |
Quelle:
der Brunnen de |
|
|
|
|
Quelle:
ELECTRO-MATION GMBH |
|
Das Schrägrohrmanometer
wird zur Messung kleiner Drücke oder
kleiner Druckdifferenzen eingesetzt, so
z. B. zur Messung der Druckdifferenz im Abgas-
oder Rauchrohr eines Heizkessels.
|
Bei dem
Schrägrohrmanometer ist ein Schenkel schwach steigend
angeordnet. Eine kleine Höhendifferenz ändert
daher die Länge der Flüssigkeitssäule stark.
Bei der Kalibrierung und Messung muss die Neigung des Messschenkels
gleich sein. Um dieses zu erreichen, sind die Geräte
mit Justierschrauben und Libellen ausgerüstet. Das
Messgerät kann auf den Kessel oder auch mit Magneten
an der Heizkesselverkleidung angebracht werden. |
|
|
|
Anodentester AT1
Quelle: AFRISO-EURO-INDEX GmbH
|
Anodentester
Das Testgerät AT1 wird zur Verbrauchskontrolle
von Anoden mit Massekabel (Anode I), herkömmlichen
Opferanoden und Kettenanode,
die isoliert eingebaut sind, eingesetzt.
Mit dem Handmessgerät mit 4-stufiger
LED-Anzeige ist eine einfache und schnelle Anzeige des
aktuellen Verbrauchszustandes der Anode möglich.
Dadurch eine vorausschauende Wartung wird die Funktionssicherheit
des Trinkwassererwärmers gewährleistet und die verbrauchte
Anode kann zum richtigen Zeitpunkt ausgetauscht
werden.
Die Lebensdauer der Magnesium-Schutzanode
beträgt ca. fünf Jahre (aber auch erheblich
länger). Sie sollte jedoch möglichst einmal
im Jahr überprüft werden. Der Zustand der Magnesium-Schutzanode
kann bei eingebauter Anode durch das Messen des
Schutzstromes bestimmt werden. Dabei wird z.
B. das Erdungskabel am Speicher gelöst
und der Schutzstrom kann auch mit einem Anodentester bzw. Amperemeter
gemessen. Bei einem Schutzstrom von weniger als 0,3 mA
muss die Anode herausgenommen und auf Abtragung
überprüft werden.
Betriebsanleitung
- Anodentester AT1 |
|
|
| Durchflussmengenmessung |
|
Messbecher
Quelle: NEOPERL GmbH
Durchflussmengen Messbecher
Durchflussmengen Messschlauch
Quelle: Oras Ltd.
|
Messbecher
Mit einem Durchflussmengen-Messbecher
kann ganz einfach der Wasserdurchfluss an den
verschiedenen Sanitärarmaturen gemessen
werden. Die Anzeige zeigt den Durchfluss in Liter
pro Minute an.
Die Auslaufarmatur wird normal geöffnet
und das Wasser läuft in den Becher. Die Größe
der Öffnung am Becherboden
wird so lange verstellt, bis sich die Höhe des Wasserstandes
am oberen Becherrand nicht mehr verändert. Die Ausflussleistung
(Durchfluss) kann nun direkt in Litern pro Minute am Becher abgelesen
werden.
Wasserdurchflussmengen
Die maximale
Durchflussmenge bei Armaturen mit und ohne Laufzeitbegrenzung
darf bei einer Küchen- und einer Waschtischarmatur
darf nicht mehr als 6 Liter Wasser pro Minute, unabhängig
vom Wasserdruck, betragen, aber nicht weniger als 4 Liter pro
Minute.
Bei einer Küchenarmatur mit einer Zusatzfunktion
für erhöhten Durchfluss (z. B. "Boost-Funktion")
kann die maximale Durchflussmenge dieser Funktion bis zu 8 Liter
Wasser pro Minute, unabhängig vom Wasserdruck, betragen.
Das bedeutet, dass die reguläre Wasserdurchflussmenge bei
6 Litern pro Minute liegt und im Bedarfsfall (z. B. zum Befüllen
eines Gefäßes oder des Spülbeckens) auf 8 Liter
erhöht werden kann. Anschließend fällt die Wasserdurchflussmenge
automatisch wieder auf 6 Liter pro Minute zurück.
Für Armaturen
mit Laufzeitbegrenzung gelten zusätzlich die folgenden
Anforderungen: Die Voreinstellung ist so definiert, dass eine
automatische Abschaltung des Wasserdurchflusses bei Sanitärarmaturen
nach maximal 12 Sekunden erfolgt. Eine manuelle Veränderung
der Laufzeit durch Fachpersonal ist möglich. Sensorarmaturen
müssen so eingestellt sein, dass das Wasser nur so lange
fließt, wie der Sensor aktiviert ist. Anschließend
erfolgt eine automatische Abschaltung nach einer maximalen Nachlaufzeit
von 1 Sekunde.
Durchflussmengen
(Richtwerte)
• Waschtische mit Drehgriffarmaturen - 3,5 bis 6 l/min
• Waschtische mit Selbstschlussarmaturen - 10 bis 15 s
• Duschen - 9 l/min
• WC mit Druckspüler - 9 s Laufzeit
• WC mit Spülkasten (Neuanlagen) - 6 l / 3 l
• WC mit Spülkasten (Altanlagen) - 9 l / 3 l
• Urinale - 3 s Laufzeit
Diese Durchflussmengenmessung
kann auch mit einem Wassereimer mit Skala
und einer Stoppuhr durchgeführt werden.
Das bietet sich besonders an, um die Durchflussleistung von Duscharmturen
zu messen. Hierbei wird z. B. über einen Zeitraum von 15
Sekunden die Duscharmatur normal geöffnet und das Wasser
im Eimer aufgefangen. Die aufgefangene Wassermenge (z. B. 3 Liter)
wird mit 4 multipliziert und ergibt dann einen Durchfluss von
12 Liter pro Minute.
Wasserleitfaden
- Hamburg |
|
| |
|
Sanitär-Heizungs-SET Universal Prüfkoffer
PR/4000
Stau- und Fließdruckmesser PF/16
Quelle: Matzner Messgeräte
|
In Trinkwasseranlagen
ist der Versorgungsdruck oder der an einem
Druckminderer eingestellte Druck der Ruhedruck
oder auch statische Überdruck, dabei steht
das Wasser still. Der Ruhedruck in diesen Systemen muss so hoch
sein, dass an allen Zapfstellen über den
Fließdruck die geforderte Wassermenge
entnommen werden kann. Dabei muss beachtet werden, dass der
Ruhedruck bei jedem Höhenmeter
um 0,1 bar geringer
wird. Wenn also z. B. eine Auslaufarmatur einen
Fließdruck von 1,0 bar benötigt, so muss vor der
Armatur dieser Druck mindestens vorhanden sein. Die Höhe
des Ruhedrucks am Hauswasseranschluss
ergibt sich dann aus dem Mindestfließdruck
plus der Widerstände (Rohrreibungsverluste
und Einzelwiderstände in den Fittings) im Rohrsystem
bis zu dieser Armatur.
Den Überdruck
eines fließenden Mediums nennt man Fließdruck.
Dieser Begriff wird hauptsächlich in der Trinkwassertechnik
verwendet. Der Fließdruck ist der erforderliche statische
Überdruck, der an der ungünstigsten
Entnahmestelle bei einem Zapfvorgang vorhanden sein
muss, damit die geforderte Wassermenge ausfließen kann.
Der notwendige Fließdruck ergibt sich aus den Rohrreibungsverlusten
und der Summe der Einzelwiderstände
bis zur Auslaufarmatur. Damit die Funktion von Armaturen und
Geräten gewährleistet ist, sind Mindestfließdrücke
einzuhalten. Diese Drücke müssen als Ruhedruck
vor der Zapfstelle vorhanden sein.
Beispiele für
Mindestfließdrücke > Mischarmatur
1,0 bar; Auslaufarmatur mit Perlator 1,0 bar; Spülkasten
0,5 bar; Brausekopf 1,0 bar; Druckspüler je nach DN 0,4
bis 1,2 bar; Waschmaschine 1,0 bar.
Spezialmessgeräte
- Matzner Messgeräte
DIN
1988-300: Grundlagen zur Ermittlung der Rohrdurchmesser von
Trinkwasserinstallationen - Peter Reichert
Geberit
Vertriebs GmbH
|
|
| Richtwerte
für Mindestfließdrücke und Berechnungsdurchflüsse
gebräuchlicher Trinkwasserentnahmestellen (Auszug DIN 1988-300
Tabelle 2) |
Mindest-fließdruck
P min Fl
bar |
Art der Trinkwasser-Entnahmestelle
|
|
Berechnungsdurchfluss
bei der Entnahme von |
Mischwasser
VRkalt
VRwarm
l/s |
nur kaltem
oder erwärmtem
Trinkwasser
VR
l/s |
0,5 |
Auslaufventil
ohne Luftsprudler
(Ausguß, Zapfventil) |
DN
15 |
- |
- |
0,30 |
0,5 |
DN
20 |
- |
- |
0,50 |
0,5 |
DN
25 |
- |
- |
1,0 |
1,0 |
Auslaufventil
mit Luftsprudler |
DN
15 |
- |
- |
0,15 |
1,0 |
DN
20 |
- |
- |
0,15 |
1,0 |
Brauseköpfe für
Reinigungsbrausen |
DN
15 |
0,10 |
0,10 |
0,20
|
1,2 |
Druckspüler
nach DIN 3255 Teil 1 |
DN
15 |
- |
- |
0,70
|
1.2 |
DN
20 |
- |
- |
1,00 |
0,4 |
DN
25 |
- |
- |
1,00
|
1,0 |
Druckspüler für
Urinalbecken |
DN
15 |
- |
- |
0,30 |
1.2 |
Druckspüler
für WC |
DN 20 |
- |
- |
0,3 |
0,5 |
Füllventil für Spülkasten |
DN 15 |
- |
- |
0,13 |
0,5 |
Haushaltsgeschirrspülmaschine |
DN
15 |
- |
- |
0,07 |
0,5 |
Haushaltswaschmaschine
|
DN
15 |
- |
- |
0,15 |
1,0 |
Mischbatterie für
Brausewannen |
DN
15 |
0,15 |
0,15 |
- |
1,0 |
Mischbatterie für
Badewannen |
DN
15 |
0,15 |
0,15 |
- |
1,0 |
Mischbatterie für
Küchenspülen |
DN
15 |
0,07 |
0,07 |
- |
1,0 |
Mischbatterie für
Waschtische |
DN
15 |
0,07 |
0,07 |
- |
1,0 |
Mischbatterie für
Sitzwaschbecken |
DN
15 |
0,07 |
0,07 |
- |
1,0 |
Mischbatterie |
DN
20 |
- |
- |
0,30 |
0,5 |
Spülkasten nach DIN 19542 |
DN 15 |
- |
- |
0,13 |
1,0 |
Elektro-Kochendwassergerät |
DN 15 |
- |
- |
0,10 |
Die
Hersteller müssen den Mindestfließdruck und die Berechnungsdurchflüsse
auf der Kalt- und Warmwasserseite (bei Mischarmaturen) angeben.
Grundsätzlich sind bei der Bemessung der Rohrdurchmesser
die Angaben der Hersteller zu berücksichtigen, die zum Teil
erheblich von den in der Tabelle angegebenen Werte abweichen können.
Dabei ist wie folgt vorzugehen:
Liegen die Herstellerangaben für den Mindestfließdruck
und den Berechnungsdurchfluss unter den in der Tabelle
genannten Werten, gibt es zwei Optionen:
Ist die Trinkwasser-Installation aus hygienischen und wirtschaftlichen
Gründen für die geringeren Werte zu bemessen, muss
dieses Vorgehen mit dem Bauherrn vereinbart und die Auslegungsvoraussetzungen
für die Entnahmestellen (Mindestfließdruck, Berechnungsdurchfluss)
in die Bemesung aufgenommen werden.
Wird die Trinkwasser-Installation nicht für die geringeren
Werte bemessen, sind die Tabellenwerte zu berücksichtigen.
Liegen die Herstellerangaben über den in der Tabelle
genannten Werte, muss die Trinkwasser-Installation mit
den Herstellerwerten bemessen werden. |
|
| |
| Durchflussmessgeräte |
In vielen praktischen Anwendungen ist
es notwendig und wichtig, den genauen Volumenstrom
in Heizungs-, Kühl- und Solaranlagen zu kennen. Dies kann z.
B. mit einem Wasserzähler, Rotameter,
Taco-Setter, Flowmeter und TopMeter
durchgeführt werden. Für größere Anlagen gibt
es spezielle Messgeräte. Wenn aber in Bestandanlagen
(Sanierung großer Anlagen) kein Zähler vorhanden ist, dann
besteht die Möglichkeit, dies mit einem Ultraschallmessgerät
von außen durchzuführen. > mehr
|
|
| Temperaturmessgeräte - (nicht nur zur)
Probenahme |
testo 106 Set - Einstechthermometer
mit festem Fühler
testo 925 - Temperaturmessgerät mit auswechselbaren Fühlern
Quelle: Testo SE & Co. KGaG . |
Tauchthermometer
Mit dem Tauchthermometer sind Temperaturmessungen in flüssigen und zähplastischen Stoffen
möglich. Die Fühlerspitze ist auch zum Einstechen geeignet. Sie werden in Laboren, in der Gastronomie, der Industrie oder in der Heizungstechnik
eingesetzt. Es werden Geräte mit festen Fühlern und auswechselbaren Fühlern angeboten.
Es wird nicht zwischen Tauchthermometer und Einstechthermometer unterschieden, denn die Fühlerspitze
ist für flüssige bis halbfeste Medien optimiert. Aber je nach Anwendung sind unterschiedliche Leistungsmerkmale in der Temperaturmessung gefordert.
Der Tauchschaft umfasst den Temperatursensor und wird beim Messen in das Medium eingeführt. Bei den Messgeräten
eignet sich die Fühlerspitze am Tauchschaft nicht nur zum Eintauchen in Flüssigkeiten, sondern ist vorne zugespitzt wie eine
Spritzennadel, um glatt durch das Gewebe zähplastischer Stoffe zu dringen. Außerdem kann mit dem Einstech- und Tauchthermometer
die Lufttemperatur gemessen werden. Mit etwas Zeit zum Angleichen und wird eine hochpräzise Luft-Temperaturmessung erreicht.
Das Temperaturmessgerät testo 925 ist besonders für die Temperaturmessung im Heizungsbau, im Sanitärbereich und
in der Kälte- und Klimatechnik. Mit diesem Temperaturmessgerät mit der Thermoelement-Technik und den anschließbaren Temperaturfühler
(Thermoelement Typ K). sind schnelle Temperaturkontrollen in einem großen Temperaturmessbereich von -50 bis +1000 °C möglich. Der Messbereich ist abhängig
vom ausgewählten Fühler.
Mit der Messdatenübertragung per Funk kann zusätzlich der Messwert eines kabellosen Funk-Temperaturfühlers angezeigt werden. Für
die vielfältigen Praxisanforderungen bieten werden folgende mitbestellbare Fühler-Modelle angeboten:
•Temperaturfühler für die Oberflächenmessung: Hier ermöglichen z. B. Fühler mit Klemmbügel die
Temperaturkontrolle an Rohren, Fühler mit federndem Sensorelement die Temperaturmessung an unebenen Oberflächen und Temperaturfühler mit Magnet die Messung an metallischen
Oberflächen.
• Temperaturfühler für die Tauch-/Einstechmessung: Von biegsam oder robust über präzise bis hin zu
wasserdicht sind diese Fühler lieferbar.
• Temperaturfühler für die Luftmessung: Hier sorgt das offene Sensorelement für schnelle Ansprechzeiten bei der
Lufttemperaturmessung.
Tauchthermometer mit Tiefgang
Tauchfühler für Temperaturmessungen
- Thermoelement Typ K
Testo SE & Co. KGaA |
|
LED Digital Temperaturanzeige
Das digitale Duschthermometer mit einem 360 ° drehbaren LED-Bildschirm zeigt die Wassertemperatur in Echtzeit an.
Es ist nicht nur zur Überwachung der Duschtemperatur und der Zapftemperatur, z. B. an der Küchenarmatur, geeignet,
es kann auch zur Temperaturmessung der Wasser- und Auslauftemperatur, z. B. bei der
Legionellenschaltung bzw. Probenahme, eingesetzt werden. |
 LED Digital Temperaturanzeige
. |
Die Armatur benötigt keine Batterie, weil ein eingebautes kleines Wasserkraftsystem
zur Stromerzeugung vorhanden ist. Es schaltet sich automatisch aus, wenn kein Wasser fließt. Ein eingebauter hochpräziser Temperatursensor mit einem
Messbereich von 0 bzw. 5 bis 85 bzw. 100 °C und einer Genauigkeit von ± 0,5 ° C gewährleistet eine genaue Messung.
Einige Armatuen haben eine 3-Farben-Anzeige (blau [< 38 °C], grün [38 - 42 °C], rot [> 42 °C]), die bei der Auswahl der gewünschten Duschtemperatur
nützlich ist. Außerdem haben diese einen eingebauten Speicherchip, der die Badezeit (bis zu 99 Stunden und 59 Minuten) protokolliert.
Digitale Duschthermometer Vergleich 2021
- VGL Verlagsgesellschaft mbH |
|
|
Temperaturmessstreifen
Mit Temperaturmessstreifen und Mini-Indikatoren können auf einfacher Weise Oberflächentemperaturen von
Messobjekten innerhalb von festgelegten Temperaturzonen und mit Messpunkten eine Maximaltemperaturwert-Überschreitung ermittelt und
festgehalten werden. Für die Temperaturkontrolle werden die selbstklebenden Folien einfach auf das Messobjekt geklebt. Werden die jeweiligen Temperaturgrenzwerte überschritten,
reagieren die Messtreifen innerhalb von 2 bis 3 Sekunden mit irreversiblen Farbveränderungen. So kann zuverlässig erkannt werden, ob Grenzwerte überschritten
wurden. Ist die Temperatur einmal überschritten, entfärbt sich der Temperaturmessstreifen nicht, auch wenn die Temperatur wieder sinkt. So lassen sich kritische Temperaturschwankungen auch nach längerer Zeit, z. B. in Lagern und bei Transporten ablesen.
Eine Temperaturkontrolle ist mit Hilfe der Messtreifen praktisch ohne Aufwand möglich. Denn die benutzten Messstreifen mit der Temperaturinformation können problemlos wieder
von der Oberfläche des Messobjekts abgenommen werden. Da die Klebefläche weiterhin verwendbar ist, können die Messstreifen anschließend einfach in den Inspektionsbericht oder der Temperaturdokumentation eingefügt werden. |
Die Temperaturaufkleber werden immer häufiger für die Temperaturkontrolle eingesetzt (z. B. in der Elektroindustrie, der Fahrzeugtechnik, Forschung,
Raumfahrttechnologie und Haustechnik). Sie sind unschlagbar effizient, wenn es um Aufgaben wie Vorbeuge-Wartung, Qualitätssicherung oder den Nachweis von Garantie-Missbrauch geht.
Temperaturmessstreifen sind ideal für die effiziente Temperaturkontrolle. Einfach anzuwenden, liefern sie sehr zuverlässige Ergebnisse. Noch präziser wird Ihre Temperaturkontrolle,
wenn folgende Hinweise berücksichtigt werden:
1. Die Oberfläche und Messteile müssen sauber und trocken sein.
2. Temperaturmessstreifen sollten kühl gelagert werden: Optimal sind 6 bis 10 °C. Die Lagertemperatur sollte 25 °C nicht überschreiten.
3. Beim Aufkleben der Messstreifen dürfen keine Luftbläschen entstehen.
4. Die Temperaturmesstreifen nicht zu lange lagern. Messtreifen bis 65 °C sind max. 9 Monate haltbar, Messtreifen ab 65 °C mit 12 – 24 Monaten deutlich länger.
Temperaturmessstreifen + Selbstklebende Temperatur-Folien
Testo SE & Co. KGaA |
.
testoterm - Temperaturmessstreifen (+37 ... +65 °C)
Quelle: Testo SE & Co. KGaA |
|
 |
|
 |
Messpunkte - Messen je 1 Maximaltemperatur zwischen 46 ... 260 °C. Reaktionszeit: 2 - 3 Sek. |
|
Mini-Indikatoren - 8 Sorten mit je eigenem Messbereich zwischen 40 ... 260 °C. Reaktionszeit: 2 Sek. |
Quelle: Testo SE & Co. KGaA |
|
|
|
|
einfache Messgeräte / Messwerkzeuge |
Einfache
Messgeräte bzw. Messwerkzeuge
lassen sich ohne viel Aufwand herstellen und arbeiten nicht
automatisch und haben keine digitalen Anzeigen. |
| |
Den Zollstock
(richtiger Gliedermaßstab oder Meterstab)
gibt es schon seit Jahrhunderten. Am Anfang hatten
die Zollstöcke die Maßskalen mit den
jeweils länderüblichen Maßen (Elle,
Fuß, Klafter). Bis zur Einführung der
SI-Einheiten war auf einer Seite eine Zollmaßskala
und auf der anderen Seite eine Skala mit den metrischen
Maßen (mm, cm). Außerdem ist eine zusätzliche
Einteilungen zur einfachen Winkelmessung möglich.
Im Heizungsbau gab es auch Zollstöcke mit den
Skalen der Radiatoren-Gliederbaulängenmaßen
(Stahl- [5 cm] und Guss [6 cm]), Zollstöcke
gibt es aus Holz, Kunststoff
und Metall und sind 200
cm (10 Glieder á 20 cm), seltener
300 cm, lang und in 3 Genauigkeitsklassen
(von 0,1 bis 0,6 mm/100 cm).
Zur genauen Messung sollte der Zollstock der
Genauigkeitsklasse 1 entsprechen und nicht vom Grabbeltisch
aus dem Baumarkt sein. Zur millimetergenauen Messung
sollte ein Maßband aus Metall
verwendet werden. Außerdem sollte an einem
Werkstück nie mit zwei verschiedenen Messwerkzeugen
gearbeitet werden. So sollten, nein müssen, z. B. bei der Bewertung von Prüfungsstücken (Zwischen-, Gesellen- und Meisterprüfungen) die Zollstöcke gegengemessen werden, um evtl. Fehler zu erkennen.
|
|
|
| |

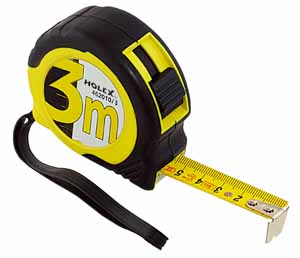

Das Maßband
(Bandmaß) im Vermessungswesen
und auf der Baustelle ist in der
Regel ein Rollbandmaß (Rollmeter).
Es wird zum Messen kurzer Distanzen mit mm-Genauigkeit
und bei größeren Längen ab 10 m
bis 100 m mit cm-Genauigkeit eingesetzt. Auf der
Baustelle werden hauptsächlich Rollmaßbänder
aus dünnem Bandstahl mit Lack,
Kunststoff- oder Glasfaserüberzug und in schmutziger
nasser Umgebung glasfaserverstärktem
Kunststoff eingesetzt.
Die Maßbänder gibt es in Längen
von 3 m, 5 m, 20 m, 30 m, 50 m und 100 m sowie in zwei
verschiedenen Ausführungen,
bei denen entweder der Nullpunkt direkt am Haltering
oder etwa 10 cm vom Haltering entfernt ist. Rollbandmaße
bis 10 m Länge sind mit einem Federmechanismus
in einer Kapsel untergebracht,
wodurch sich das Maßband automatisch wieder
einrollt. Am Anfang dieser Taschenbandmaße
ist ein kleiner Metallwinkel angebracht,
der das Ablesen von Außenmaßen erleichtert.
Die Maßbänder werden zunehmend durch
Laser-Distanzmessgeräte ersetzt.
|
|
|
| |
Mit
einem Senklot
(Senkblei, Richtblei, Schnurlot, Schlagschnur) werden
größere bzw. höhere senkrechte
Bauteile (Mauern, Rohrleitungen, Stützen,
Tapetenbahnen), die Setzwaage und hochwertige
Messgeräte (z. B. Theodolit) lotrecht
aus- oder eingerichtet. Hier sind z. B. die Wasserwaagen
zu ungenau. Heutzutage wird das Senklot immer mehr
durch digitale Messgeräte (optische
Lot, Laserlot) ersetzt. |
Ein
rundes oder spitzes schweres Metallstück
(Blei, Messing, Stahl) ist ist an einer Schnur befestigt.
Die Spitze dient als Zeiger unter dem Befestigungspunkt.
Die vom Metallstück stramm gezogene Schnur verläuft
nach dem Auspendeln exakt entlang der Senkrechten. |
|
|
|
| |
Eine
Setzwaage kann
mit einfachen Mittteln schnell hergestellt werden.
Mit Hilfe eines gleichschenkligen Dreiecks
und einem Lot können waagerechte
Flächen problemlos ausgerichtet werden. Die Fläche
ist waagerecht, wenn sich die Lotspitze auf die in
der Mitte befindliche Markierung einpendelt. Dieses
Messgerät ist der Vorläufer einer Wasserwaage. |
Statt
eines Dreiecks kann auch ein umgedrehtes
"T" verwendet werden. In
dieser Form ist es schon im vorletzten Jahrhundert
als Messwerkzeug verwendet worden. |
Aus
der Forschung ist bekannt, dass auch die Pyramiden
mit dieser Setzwaage (und einem umlaufenden Wassergraben)
ausgerichtet wurden. |
|
|
|

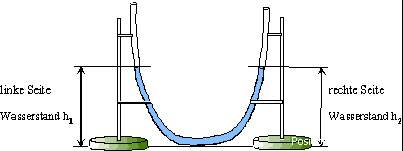

Prinzip
einer Schlauchwaage |
Quelle:
Position-Control GmbH |
|
Schlauchwaage |
Quelle:
STABILA Messgeräte Gustav Ullrich GmbH |
|
Eine
Schlauchwaage
ist ein einfaches Messgerät, das aus einem durchsichtigen
Schlauch besteht, der mit einer gefärbten Flüssigkeit
gefüllt ist. Dieses Messgerät wird überall
dort eingesetzt, wo eine Wasserwaage nicht ausreichend
lang oder ein Laser-Gerät nicht einsetzbar ist,
so z. B. für das Ausjustieren und Anzeichnen
gleicher Höhen in Neubauten (Meterriss).
|
| Die
Schlauchwaage arbeitet nach dem Prinzip der
komunizierenden Röhren. Die
Oberfläche einer ruhenden Flüssigkeit stellt
sich als waagrechte Ebene ein und hat somit an beiden
Schlauchenden die gleiche Flüssigkeitshöhe.
|
Mit
einer elektronischen Schlauchwasserwaage
kann ein Mann eine ganze Etage vermessen. Wenn der
Wasserstand die Messmarke erreicht hat, wird das über
ein Signal angezeigt. |
| . |
|
|
|
|
|
|

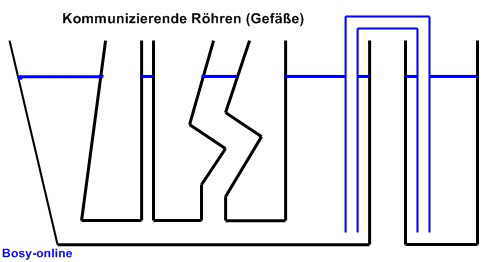

Kommunizierende
Röhren (Gefäße)
zeigen das "hydrostatische Paradoxon".
Dabei steht eine Flüssigkeit in oben offenen
und unten miteinander verbundenen Röhren oder/und
Gefäße in gleicher Höhe, weil die
Schwerkraft und der Luftdruck konstant sind. Dabei
spielt die Röhren- oder Gefäßform
keine Rolle, denn der Schweredruck
(hydrostatische Druck) ist überall gleich. |
Das
Prinzip des Schwerdruckes findet
man in der Haustechnik z. B. bei
einem Siphon (Geruchsverschluss),
dem Wasserstandsglas an Ausdehnungsgefäßen
oder ND-Dampfkesseln oder bei dem Ausgleich des Flüssigkeitsstandes
in Öllagerbehälter, in
der Messtechnik z. B. bei einer Schlauchwaage,
bei der Trinkwasserverorgung z. B.
bei der Druckhaltung durch Wassertürme
oder Hochbehälter und auch in
Kanalschleusen. |
|
|
Wasserwaagen
(Richtwaagen) werden zur horizontalen
oder vertikalen Ausrichtung eines
Gegenstandes (Kessel, Heizkörper, Rohrleitungen,
Regale, Mauern) verwendet. Sie haben eine oder mehrere
eingefasste Libellen, die zu den
Messflächen ausgerichtet sind. |

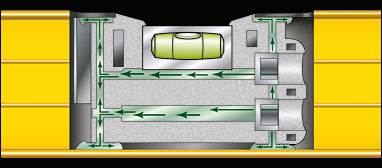

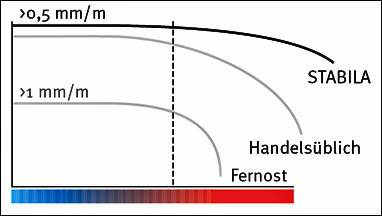

Wasserwaage
(Libelleneinbau und
Temperaturbeständigkeit)
Quelle: STABILA Messgeräte
Gustav Ullrich GmbH
|
Auch
eine "einfache" Wasserwaage
ist ein brauchbares Messgerät
für die härtesten Baustellenbedingungen
(kälte- und hitzefest
[-20 °C bis +50 °C]), wenn die Libelle
wie festgeschweißt im Wasserwaagenprofil
sitzt. Ausschlaggebend ist ein spezielles Einbauverfahren
(Eingießverfahren), das für eine
Langzeitpräzision sorgt.
Dabei muss die Libelle mit dem Libellenblockhalter
und dem Wasserwaagenprofil verbunden werden
und die Horizontal-Libelle in einem Blickwinkel
von bis zu 300° ablesbar
sein.
Damit die Libellenblase besser
abzulesen ist, wird die Libellenflüssigkeit
(fluoreszierend) eingefärbt. Ein spezieller
UV-Schutz verhindert ein Verblassen der Flüssigkeit.
Außerdem sollte sich die Libelle
und die Flüssigkeit beim
Reinigen oder beim Kontakt mit Stoff nicht
elektrostatisch aufladen, damit es
keine Messabweichungen gibt.
Verschiedene
Wasserwaagen |
|
| Diese Prüf-
bzw. Messgeräte gibt es in den
verschiedensten Ausführungen und Materialien. |
- Holz- oder Aluminiumwasserwaage
ohne oder mit Magneten
- digitale Wasserwaage
- elektronische
Wasserwaage
- Laser-Wasserwaage
|
|

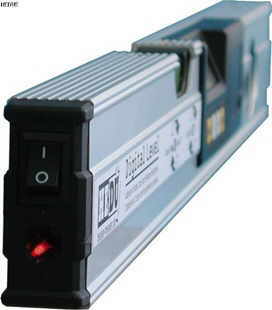

digitale
Wasserwaage |
Quelle:
HEDÜ GmbH |
|
Quelle:
STABILA Messgeräte Gustav Ullrich
GmbH |
|
|
| |
| Aluminiumwasserwaage
mit Magneten |
| Quelle:
HEDÜ GmbH |
|
|
| Pocket-Wasserwaage |
Schnurwasserwaage |
|
|
Kreuzwasserwaage |

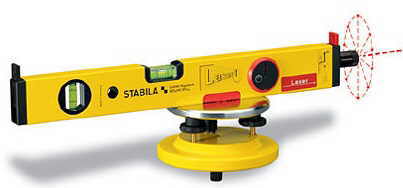

Laser-Wasserwaage |
Quelle:
STABILA Messgeräte Gustav Ullrich
GmbH |
|
|
|
|
Quelle:
BRÜDER MANNESMANN WERKZEUGE GmbH |
|

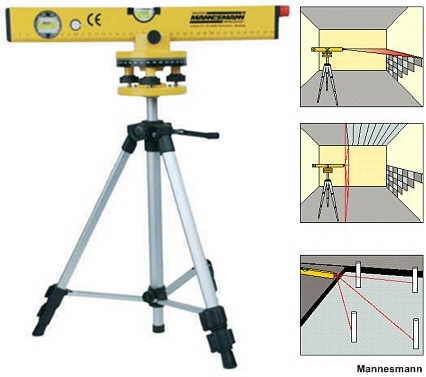

Die
Laser-Wasserwaage ist
zum Ausnivellieren von
Linien und Punkten
in einem Messbereich von 30 m geeignet.
Das Gerät besteht aus einem Teleskopstativ
mit Nivellierteller und einem Umlenk-
und Linienvorsatz. |
Der
Laserstrahl ist quasi
eine Verlängerung der Wasserwaage.
Das Gerät wird auf Baustellen, bei
der Montage oder im unwegsamen Außenbereich
eingesetzt. Mit dem Gerät können
Linien für das Anreißen von
Befestigungspunkten oder Sanitäranschlüsse
erstellt oder der Meterriss
ausnivelliert werden. Außerdem lassen
sich rechte Winkel und Linien, z. B. für
eine fliesengerechte Installation, erstellen. |
|
|
|
|
|
| |
|
|
Luftstrommessung
- Strömungsvisualisierung |
Wandströmungen
lassen sich auch mittels aufgeklebter Wollfäden
relativ einfach sichtbar machen. Hier gibt es zwei verschiedene
Möglichkeiten: |
Woll-
und Garnfäden: |
Je
nach Strömungsgeschwindigkeit werden Fäden aus Nähgarn
oder Wolle auf die Oberfläche des Messbereiches geklebt.
Die Fäden können sehr einfach und schnell an jeder beliebigen
Stelle angebracht werden und ermöglichen eine Strömungsvisualisierung
auch über größere Gebiete. |
Fluoreszierende
dünne Fäden: |
Dünne
Nylonfasern werden mit einem UV-Farbstoff getränken und auf
die Messoberfläche geklebt. Während sich die einzelnen
Fasern in Strömungsrichtung ausrichten, werden sie mit einem
UV-Stroboskop zum Fluoreszieren gebracht, wodurch die Strömung
sehr gut sichtbar wird. Das Anbringen der sehr filigranen Fasern
ist jedoch deutlich aufwendiger als bei Woll- oder Garnfäden.
Außerdem muss darauf geachtet werden, dass sich die Nylonfasern
nicht statisch aufladen. |
 |
|
|
| U-Rohr- und Schrägrohrmanometer |
|
|
Quelle:
ELECTRO-MATION GMBH |
|
Das U-Rohrmanometer
wird zur Messung kleiner Drücke oder
kleiner Druckdifferenzen eingesetzt, so
z. B. Gasdruckeinstellung an Gasheizgeräten oder Differenzdrücke
an Ventilatoren oder Filter.
Dieses einfache Druckmessgerätes besteht
aus zwei senkrecht stehenden und zu einer U-Form verbundenen
Rohre. In diesem U-Rohr befindet sich eine Sperrflüssigkeit
(gefärbtes Wasser). Wenn an den beiden Rohren verschieden
große Drücke (p1 und p2) anliegen, so verschiebt
sich die Sperrflüssigkeit aus der Nulllage, so dass
in den beiden senkrechten Schenkeln eine Höhendifferenz
?h entsteht. Mit der Dichte rs der Sperrflüssigkeit
und unter der Annahme, dass in den beiden Zuleitungen zum
U-Rohr-Manometer das gleiche inkompressible Fluid mit gleicher
Dichte vorliegt.
|
|
U-Rohr-Manometer |
Quelle:
der Brunnen de |
|
|
|
|
Quelle:
ELECTRO-MATION GMBH |
|
Das Schrägrohrmanometer
wird zur Messung kleiner Drücke oder
kleiner Druckdifferenzen eingesetzt, so
z. B. zur Messung der Druckdifferenz im Abgas-
oder Rauchrohr eines Heizkessels.
|
Bei dem Schrägrohrmanometer
ist ein Schenkel schwach steigend angeordnet. Eine kleine
Höhendifferenz ändert daher die Länge der
Flüssigkeitssäule stark. Bei der Kalibrierung
und Messung muss die Neigung des Messschenkels gleich sein.
Um dieses zu erreichen, sind die Geräte mit Justierschrauben
und Libellen ausgerüstet. Das Messgerät kann auf
den Kessel oder auch mit Magneten an der Heizkesselverkleidung
angebracht werden. |
|
|
|
|
|
Das Internationale Einheitensystem
- SI-Einheiten (Système international d’unités)
ist in Deutschland seit 1978 gesetzlich eingeführt.
Die seit 1970 geltenden Übergangsregelungen betreffend Nicht-SI-Einheiten
sind abgeschlossen. Alle technischen Unterlagen, Messeinrichtungen und
Lehrbücher müssen auf die auf SI-Einheiten umgestellt werden. |
Die SI-Einheiten sind zu einem metrischen,
dezimalen und zusammenhängenden
Einheitensystem zusammengefasst. Die Verwendung von
Einheiten in der Europäischen Union (EU)
sind u. a. durch die EG-Richtlinie 80/181/EWG weitgehend vereinheitlicht
worden. In den meisten Staaten ist die Benutzung
des SI-Systems im amtlichen oder
geschäftlichen Verkehr gesetzlich vorgeschrieben.
Die Verwendung von zusätzlichen Angaben sind durch die Richtlinie
2009/3/EG in der EU unbefristet erlaubt. Das SI-System wurde nur in
den den USA, Myanmar und Liberia nie offiziell eingeführt.
|
Durch die Vereinheitlichung
der Einheiten soll die technische, wissenschaftliche und wirtschaftliche
Zusammenarbeit weltweit erleichert werden. |
Mit den SI-Einheiten sind physikalische
Einheiten zu ausgewählten Größen festgelegt.
Die Auswahl erfolgte nach praktischen Gesichtspunkten, wobei die geltenden
wissenschaftlichen Theorien berücksichtigt wurden. Wirtschaftliche
oder sozialwissenschaftliche Größen werden
im SI-System nicht definiert. |
| SI-Basiseinheiten und eine Auswahl
von abgeleiteten SI-Einheiten: |
Länge > Meter: m *
Masse > Kilogramm: kg *
Zeit > Sekunde: s *
thermodynamische Temperatur > Kelvin: K *
(alt Celsius: °C; 0°C = 273,15 K)
Substanzmenge (Stoffmenge) > Mol: mol
*
Leistung > Watt: W Kraft >
Newton: N *
Druck > Pascal: Pa; (auch bar)
Arbeit, Energie, Wärmemenge > Joule: J
elektrische Stromstärke > Ampère:
A *
Lichtstärke > Candela: cd *
Frequenz > Hertz:: Hz
elektrische Spannung (elektrische Potentialdifferenz)
> Volt: V
elektrische Kapazität > Farad: F
elektrischer Widerstand > Ohm: O
elektrischer Leitwert > Siemens: S
Lichtstrom > Lumen: lm
Beleuchtungsstärke > Lux: lx
* SI-Basiseinheiten
|
| |
Kelvin
Das Si-Einheitenzeichen K
(Kelvin*) ist die gesetzliche Einheit für die
thermodynamischen Temperatur. Es wird auch zur Angabe
von Temperaturdifferenzen in der Thermodynamik, Wärmeübertragung,
Naturwissenschaft und Technik verwendet. In Deutschland, Österreich,
Schweiz und anderen europäischen Ländern gilt auch das Einheitenzeichen
°C (Grad Celsius) als gesetzliche Einheit
für die Angabe von Celsius-Temperaturen und deren
Differenzen. Das
Formelzeichen der Größe
für Kelvinangaben ist T, für die Dimension
ist es Theta, für die Temperaturdifferenz
sind es Delta T oder Delta Theta.
* Die Einheit Kelvin
wurde aufgrund der thermodynamische Temperaturskala
von William Thomson (Lord Kelvin) eingeführt.
0 °C entsprechen 273,15 K.
Der absoluten Nullpunkt
der Kelvinskala liegt bei -273,15 °C.
Diese Temperatur ist jedoch nach dem Nernstschen Wärmesatz (der
absolute Nullpunkt der Temperatur kann nicht erreicht werden) nicht
messbar und nicht erreichbar.
|
| |
