Für ein einwandfreies Funktionieren einer Wasserheizungs- und/oder Kühlanlage müssen die Massenströme richtig eingestellt werden, d. h. jeder Heizkörper bzw. jede Heizfläche und/oder Kühlfläche soll nur die Wassermenge bekommen, die der berechneten Heizlast oder Kühllast entspricht. Das setzt natürlich voraus, dass die Heizkörper bzw. Heiz- oder Kühlflächen auch nach der Raumheizlastberechnung (z. Zt. DIN EN 12831) oder Kühllastberechnung (VDI-Richtlinie 2078) ausgelegt wurden.

Der hydraulische Abgleich ist nach den allgemein anerkannten Regeln der Technik (aaRdT) eine vorgeschriebene Leistung für die Neuinstallation  und Sanierung (z. B. Wechsel von Wärmeerzeugeugern [Kesseltausch, Wärmepumpmpen]) von Heizungsanlagen. Das gilt für Bauverträge nach BGB 2018 ( Verbraucher-Verträge) und Verträge nach VOB. Auch das neue Gebäudeenergiegesetz (GEG) schreibt den hydraulischen Abgleich in den § 20 und § 50 vor. Dies muss nicht ausdrücklich erwähnt werden, weil es automatisch Vertragsbestandteil ist. Außerdem wird bei dem Fördermaßnahmen der BAFA ein HA vorgeschrieben, der von einer Fachfirma über die Fachunternehmererklärung (FUK) bestätigt werden muss.

Der Hydraulische Abgleich ist seit 1978 in der 1. Heizungsanlagenverordnung - Verordnung über  energiesparende Anforderungen an heizungstechnische Anlagen und Warmwasseranlagen - vorgeschrieben. Außerdem ist der Abgleich in der VOB (Vergabe- und Vertragsordnung für Bauleistungen) Teil C – ATV DIN 18380, auch schon in der Ausgabe von 1960, (wenn die VOB schriftlich festgelegt wird) festgelegt, und in der DIN EN 14336 (Heizungsanlagen in Gebäuden – Installation und Abnahme der Warmwasser-Heizungsanlagen - 01-2005) und der EnEV (EnergieEinsparVerordnung) und neuerdings durch das Gebäudeenergiegesetz (GEG) vorgeschrieben, sondern auch Grundvoraussetzung für eine effizient arbeitende außentemperaturgesteuerte Anlage.

Ab dieser Stelle muss der Besitzer einer Einrohrheizung (mengenkonstante Anlage) nicht weiterlesen, denn ein thermischer Abgleich dieser Anlagen ist nach diesem Prinzip schwierig bis nicht möglich! >>>> Hydraulischer Abgleich - Einrohrheizungen <<<<

Ob ein hydraulischer Abgleich in einer Bestandsanlage (aber auch in Neubauten) überhaupt notwendig ist, kann man selber auch erst einmal bei verschieden Außentemperaturen testen.

Hier könnte bzw. sollte man den Test nach 2 bis 3 Jahren noch einmal durchführen (wenn nicht inzwischen ein Thermischer Abgleich [Feinjustierung] durchgeführt wurde).

Alle Ventile voll aufdrehen oder die Thermostatköpfe abnehmen > eine längere Zeit heizen (dabei sollte möglichst keine Fremdwärme, wie z. B. Sonneneinstrahlung, viele Personen, E-Geräte, die Einfluss auf die Erwärmung der Räume hat, vorhanden sein) < die Raumtemperaturen prüfen. Die Temperaturen sollten möglichst in der Mitte des Raumes in Sitzhöhe gemessen werden. (Eine normgerechte Raumlufttemperaturmessung sollte in der Mitte des Raumes in 0,75 m und 1 m Höhe mit einem wärmestrahlungsgeschützem Thermometer mit einer Messabweichung von max. 0,5 K erfolgen). Haben dann die Räume die gewünschte Temperatur, dann ist das in Ordnung. Natürlich müssen die "Wünsche" im Rahmen der Vernunft und der Heizflächenauslegung liegen. Wenn die Räume zu warm oder zu kalt sind, dann kann man als nächstes die Systemtemperatur (Heizkurve) niedriger oder höher einstellen. Nach jeder Änderung, muss wieder längere Zeit geheizt werden. Das Stellen an den Umwälzpumpen ist weniger sinnvoll. Die Pumpendrehzahl bzw. der Pumpendruck sollte so eingestellt werden, wie es die Rohrnetzberechnung vorgesehen hat. Die hoffentlich die Anlagenart (z. B. sollen Brennwert- oder Wärmepumpenanlagen eine geringe Temperaturspreizungen [4 bis 7 K] und niedrige Systemtemperaturen [Flächenheizung: 35/28 °C + 32/28 °C, Bauteilaktivierung: z. B. 28/24 °C] haben) berücksichtigt hat. Aber Vorsicht, eine zu hohe Fließgeschwindigkeit kann zu Heizungsgeräuschen führen. Wenn durch diese Maßnahme nichts erreicht wird, dann muss der Abgleich neu bzw. erstmals durchgeführt werden.

Natürlich kann man auch gleich eine Heizlastberechnung nach DIN EN 12831 erstellen, die Heizflächen überprüfen bzw. berechnen und anhand einer Rohrnetzberechnung die Einstellwerte einstellen :>))

Ein hydraulischer Abgleich kann keine Fehler in der Heizflächenauslegung (zu kleine HK) und der Hydraulik ausgleichen. Vor dem Abgleich müssen die fachlichen Gegebenheiten hergestellt werden. Hier noch einmal der Hinweis, dass man die Rücklauftemperatur und die Temperaturdifferenzen (Vorlauf/Rücklauf) nicht einstellen kann, wie man es möchte, denn sie sind die Reaktionsgröße aus der Raumheizlast bzw. aus Massestrom, Heizfläche bzw. Heizflächenart und Raumtemperatur, wobei auch noch die Heizkurveneinstellung mitspielt.

Bei einigen Fördermaßnahmen ist der hydraulische Abgleich zwingend vorgeschrieben und muss entsprechend von einem Fachbetrieb mit entsprechenden Vordrucken bescheinigt werden. Damit ist aber nicht der Thermische Abgleich gemeint. Formulare - Bestätigung hydraulischer Abgleich (für Fachhandwerker und Sachverständige) - VdZ
Bei der Wahl des Verfahrens A oder B sind die jeweiligen Fördertatbestände der Fördergeber zu beachten. Für die Förderung von Einzelmaßnahmen kann der hydraulische Abgleich auch nach dem 31.12.2016 nach Verfahren A durchgeführt werden. Bei der Förderung im Rahmen des KfW-Heizungspakets ist dagegen das Verfahren B vorgeschrieben. Auch bei der Bestätigung für ein KfW-Effizienzhaus bleibt Verfahren B Voraussetzung – hier ändert sich nichts. Für das Fachhandwerk werden über Verbandsorganisationen oder Hersteller bundesweit Schulungen für die Softwareberechnung angeboten.

Optimierung von Heizungsanlagen im Bestand
VdZ - Forum für Energieeffizienz in der Gebäudetechnik e.V.
App zur Unterstützung bei der Durchführung und Dokumentation des hydraulischen Abgleichs
von Heizungsanlagen für Smartphone und Tabllet
Oventrop GmbH &Co. KG
Planung einer Fußbodenheizung mit den Einstellwerten
des hydraulischen Abgleichs -
Ingenieurbüro Oertel
Fachplanung (Heizung - Lüftung) für Einfamilienhäuser
Ingenieurbüro Heckmann
Umsetzung des Hydraulischen Abgleichs in Mehrfamilienhäusern
Prof. Clemens Felsmann, TU Dresden
Hydraulischer Abgleich in größeren Anlagen
FÖGES – Fördergemeinschaft Gebäude- und Energiesysteme GmbH

Ab dieser Stelle muss der Besitzer einer Einrohrheizung (mengenkonstante Anlage) nicht weiterlesen, denn ein Abgleich dieser Anlagen ist nach diesem Prinzip schwierig bis nicht möglich! >> Hydraulischer Abgleich - Einrohrheizungen <<

Automatische Durchflussregelung Der Durchfluss der einzelnen Heizkreise am Dynacon Eclipse - Fußbodenheizkreisverteiler wird bei Dynacon Eclipse direkt in l/h eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird kontinuierlich angepasst. Bei einem Überangebot an Volumenstrom, z. B. aufgrund schließender Nachbarkreise, regelt Dynacon Eclipse den Durchfluss automatisch auf den eingestellten Wert. Die Regelkartusche sorgt stetig für einen konstanten Durchfluss.

Mit dem Dynacon Eclipse-Fußboden-Heizkreisverteiler und der automatischen Durchflussregelung (AFC-Technologie [Eclipse+Dynacon Eclipse]) wird der Durchfluss der einzelnen Heizkreise direkt in l/h eingestellt (Durchflussbereich zwischen 30 und 300 l/h pro Heizkreis). Dadurch ist der hydraulische Abgleich einer Fußboden-, Wand- oder Deckenheizung mit einem Dreh erledigt. Der eingestellte Durchfluss wird kontinuierlich angepasst, wenn bei einem Überangebot, z. B. aufgrund schließender Nachbarkreise entsteht, regelt Dynacon Eclipse den Durchfluss automatisch auf den eingestellten Wert. Die Regelkartusche sorgt stetig für einen konstanten Durchfluss. Dynacon Eclipse Heizkreisverteiler sind dadurch eine zeit- und kostensparende Lösung, auch bei der Inbetriebnahme. Der Heizkreisverteiler ist für Fußboden-, Wand oder Deckensysteme zum Heizen und Kühlen mit einer Betriebstemperatur von 2 bis 70 °C und einem Nenndruck von PN 6 konzipiert. Aufgrund seiner zuverlässigen automatischen Durchflussregel-Funktion eignet er sich insbesondere für den Einsatz in Bestandssystemen mit hydraulischen Problemen, für die keine Berechnungs- und Revisionsunterlagen vorliegen oder in denen die Heizkreislängen bzw. der Verlegeabstand unbekannt sind. Eclipse Thermostat-Oberteil mit automatischer Durchflussregelung Quelle: IMI Hydronic Engineering

Eclipse Thermostat-Oberteil mit automatischer Durchflussregelung Quelle: IMI Hydronic Engineering Bei herkömmlichen Heizkreisverteilern mit Drosselventilen und Durchflussanzeigen ist die Einstellung der erforderlichen Wassermengen eine zeitraubende Angelegenheit. Die erforderliche Einstellung an den Drosselventilen muss entweder berechnet werden, oder wird über Durchflussanzeigen am Verteiler eingestellt. Die auf diese Weise verteilten Wassermengen entsprechen dabei aber lediglich dem Maximalbedarf. Wenn einzelne Heizkreise geschlossen werden, teilt sich die dort nicht mehr benötigte Wassermenge auf die benachbarten Kreise auf und führt dort zu einer Überversorgung. Durch den automatischen hydraulischen Abgleich mit Dynacon Eclipse wird die Überversorgung einzelner Heizkreise verhindert. Trotz dieser Technik sehe ich einen thermischen Abgleich (Nachjustierung) als sinnvoll an, weil die eingestellten Durchflusswerte aus der Heizlastberchnung sich auf kahle Räume beziehen. Nach der Einrichtung der Räume ändern sich die Raumheizlasten und somit auch die Durchflussmengen. Außerdem geht man bei beiden Abgleichen von der ständigen Beheizung aller Räume, die beim Abgleich eingestellt wurden, aus. Wenn Nebenräume nicht beheizt werden, dann ändert bzw. erhöht sich der Wärmebedarf in den beheizten Räumen.

Eclipse Durchflussregler Stirnseitige und seitliche Ablesbarkeit Quelle: IMI Hydronic Engineering Eclipse Durchflussregler Durch Drehen der Ziffernkappe mit dem Einstellschlüssel oder Maulschlüssel SW 11 wird eine Regelkulisse auf den berechneten Durchflusswert eingestellt. Steigt der Durchfluss am Ventil, so wird eine Hülse durch den steigenden Druck bewegt und begrenzt dadurch den Durchfluss stetig auf den eingestellten Wert.     Durchflusseinstellung Die Einstellung kann zwischen 3 und 30 (30 bis 300 l/h) stufenlos gewählt werden. Mit dem Einstellschlüssel oder Maulschlüssel (SW 11) soll nur der Fachmann* die Einstellung vornehmen oder verändern. Eine Manipulation per Hand durch Unbefugte ist ausgeschlossen. • Einstellschlüssel oder Maulschlüssel SW 11 auf Ventiloberteil aufsetzen. • Index des gewünschten Einstellwertes auf die Richtmarkierung des Ventiloberteiles drehen. • Einstellschlüssel oder Maulschlüssel SW 11 abziehen. Einstellwert kann am Ventiloberteil aus Betätigungsrichtung abgelesen werden. * Ein thermischer Abgleich wird in der Regel nach dem Einzug vom Betreiber der Anlage in der ersten Heizperiode durchgeführt.

Dynacon Eclipse - Fußbodenheizkreisverteiler IMI Hydronic Engineering Fußboden-Heizkreisverteiler mit automatischer Durchflussregelung IMI Hydronic Engineering Webinar: Hydraulischer Abgleich bestehender Flächenheizsysteme IMI Hydronic Engineering Dynacon Eclipse: Neue Generation automatischer Thermostat-Ventiltechnik in Fußboden-Heizkreisverteiler integriert HTDNews

strawa EGO-Regelantrieb 230 V für den automatischen hydraulischen Abgleich des Heiz- bzw. Kühlkreises strawa Wärmetechnik GmbH

Alternative Methoden > Meinungen erwünscht
Dynamic Valve™ RA-DV Quelle: Danfoss GmbH	Das Dynamic Valve™ RA-DV hat ein druckunabhängiges, voreinstellbares Ventilgehäuse. Bei einem manuellen Abgleich wird die Hydraulik nur unter Auslegungsbedingungen bei Volllast eingestellt. In der Praxis läuft ein Heizungssystem mit Heizkörpern meistens unter Teillastbedingungen, weil die Heizkörperthermostaten durch einen Fremdwärmeeinfluss unkontrolliert schliessen und dadurch die Hydraulik durcheinander bringt. Das Ventilgehäuse ist mit einem eingebauten Druckregler ausgestattet, der den Differenzdruck auf einem Wert von 0,1 bar und so auch die Wassermenge konstant hält. Temperaturregelung und hydraulischer Abgleich für Zweirohr-Heizungssysteme über ein einziges Ventil
Dynamic Valve™ RA-DV - Automatischer hydraulischer Abgleich - Danfoss GmbH
Digitaler hydraulischer Abgleich Wer es "smart" mag, der kann sich einmal mit dem digitalen hydraulischen Abgleich (DHA) befassen. Das blossom-ic Smart Home System mit selbstlernenden digitalen hydraulischen Abgleich kann in Ein-/Zweirohr-Heizungsanlagen und Flächenheizungen eingesetzt werden. Mit dem System ist in Bestandsanlagen keine Berechnung der Gebäudeheizlast mehr erforderlich. Ein Gateway übernimmt in Kombination mit der intelligenten Software automatisch und selbstlernend den hydraulischen Abgleich. > hier geht es weiter
Acvatix PICV Quelle: Masud Wasay - Siemens AG Building Technologies Division Dynamischer Abgleich Besonders in großen Anlagen mit Heiz- und Kühlfunktion in Mehrfamilienhäusern, Büro- und Industriegebäuden, in denen Einzelraumregler (Thermostatventile) an den Heizflächen aktiv sind, kommt es zu Problemen mit den richtigen und notwendigen Durchflussmengen, wenn die Ventile fest (statisch) voreingestellt sind. Es kommt bei dem Öffnen und Schließen einzelner Ventile zu hydraulischen Querkopplungen im System, die Temperaturschwankungen auslösen, weil sich die Durchflussmengen an den übrigen Ventilen ständig ändern. > hier ausführlicher Dynamischer hydraulischer Abgleich in HLK-Anlagen - Masud Wasay - Siemens AG Building Technologies Division       Quelle: Ademco 1 GmbH . Thermostatventil Kombi-TRV, druckunabhängig und voreinstellbar - Ademco 1 GmbH
myWarm® EVB (Einstellbarer Ventilhub-Begrenzer) Quelle: Löblich & Hübner Gmbh/Wien	Löblich & Hübner Gmbh/Wien
	Dynamischen Energie-Management - DEM Technologie / Uponor GmbH Wird dadurch ein hydraulischer Abgleich überflüssig?
	Hydraulischer Abgleich - einfach gemacht  - Wilhelm Schauerte GmbH & Co. KG
	Messen und Einstellen von Durchflussmengen - Gampper Technik GmbH
	Viessmann .... vorbereitet für den automatisierten hydraulischen Abgleich

Heatfixx Geniax Pumpe Quelle: WILO SE     Bei dem Dezentralen Pumpensystem Wilo-Geniax ist systembedingt kein hydraulischer Abgleich erforderlich. Im Gegensatz zur konventionellen Anlage mit Thermostatventilen, in welcher an jedem Heizkörper die entsprechende Voreinstellung am Ventil vorgenommen werden muss, entfällt dieser Aufwand bei diesem Pumpensystem. Ein im Vorlauf des Heizkörpers vorhandendes Thermostatventil kann wahlweise demontiert werden oder dort verbleiben. Wird das Thermostatventil nicht demomontiert, dann muss das Ventil voll geöffnet sein. Wenn das Thermostatventil einen zu hohen Druckverlust (Heizkörper wird nicht genügend erwärmt) hat, dann muss es ausgebaut werden. Durch den zentralen Server, auf dem sämtliche Betriebsdaten der Anlage gesammelt werden, wird der automatische hydraulische Abgleich möglich. Dieser erfolgt bereits bei der Konfiguration des Geniax-Systems. Es wird stets ein hydraulisch ideales System realsiert, in dem jede Heizfläche (Heizkörper, Fußboden-, Wandflächen- und Deckenheizung bzw. Kühlung) präzise mit dem benötigten Volumenstrom(entsprechend der Raumheizlast) versorgt wird. Der hydraulische Abgleich erfolgt bereits bei der Projektierung einer Geniax-Anlage. Dabei wird die Soll-Drehzahl jeder einzelnen Pumpe auf einen in der Projektierung aus Volumenstrom und Förderhöhe ermittelten Vorgabewert begrenzt. Mit der Realisierung des hydraulischen Abgleichs wird die Anforderung der VOB Teil C (Allgemeine Technische Vertragsbedingungen für Bauleistungen - DIN 18380 - Heizanlagen und zentrale Wassererwärmungsanlagen) erfüllt. > hier ausführlicher

Produktbeschreibung Wilo-Heatfixx Aufputzmontage Set

Wilo-Heatfixx Aufputz-/Unterputz Set - Einbau- und Betriebsanleitung

Pumpenintelligenz im Wohnbereich – Neue Phase der Heizungstechnik

Geniax - dezentrale Pumpen + Projekt von Wilo

Geniax - dezentrale Pumpen am Fußbodenverteiler - Video

Die Voraussetzungen für den hydraulischen Abgleich sind:

die Anlage muss gespült und frei von Verunreinigungen sein, also gereinigt sein alle Anlagenteile müssen gefüllt sein alle Anlagenteile müssen entlüftet sein alle Strömungskreise müssen wie in der Berechnung vorgesehen durchströmt und zugeschaltet sein evtl. vorhandene Schmutzfänger/-filter müssen gereinigt sein

Ist der Abgleich nur im Volllastbetrieb wirksam?
Eigentlich ja, aber genau deswegen ist ja ein hydraulischer Abgleich in Großanlagen nur dann wirklich wirkungs- und sinnvoll, wenn eine selbstregelnde Pumpe (Ab 1. Januar 2013 nur noch regelbare Umwälzpumpen) oder differenzdruckgesteuerte Ventile (Strangregulierventile) eingebaut werden. Auch ist die richtig eingestellte Heizkurve Grundvoraussetzung für eine außentemperaturgesteuerte Anlage.

Auf diese Bauteile kann man in kleinen Anlagen verzichten, da hier der Abgleich am schwierigsten zu bewerkstelligen ist, weil der Wärmeerzeuger immer eine möglichst große Wasserumlaufmenge braucht, um nicht zu einer taktenden Anlage ("Kuhschwanzheizung") zu werden. Gerade in kleinen Anlagen (Ein- und Zweifamilienhäuser) sind große Volumenströme in einem richtig ausgelegtem Rohrnetz und eine möglichst niedrige Sytemtemperatur mit geringer Spreizung (4 - 8 K) anzustreben.

Hinzu kommt, dass das Heizungswasser nicht eine dicke Brühe ist oder wird, denn dann wird der Abgleich nach kurzer Zeit nicht mehr funktionieren, weil die "Brühe" eine andere Viskosität hat und sich höhere Widerstände in den engen Durchlässen der voreingestellten Ventile (und besonders in Rücklaufverschraubungen) aufbauen. Extrem betrachtet könnte es auch zum Dichtsetzen der Heizkreis- oder Thermostatventile und der Rücklaufverschraubungen kommen. Man liest immer wieder, "es hat ja vorher funktioniert und nun nicht mehr". Wer macht sich schon Gedanken über die Wasserqualität?

Heizungs- und Kühlwasser ist kein "totes Wasser". Immer wieder werden andere Meinungen vertreten. Ist es Unwissenheit, Halbwissen oder Ignoranz? Auf jeden Fall ist dieses Thema nicht so einfach, wie es sich viele vorstellen. Bei einem Abgleichen sollte man schon wissen, ob da klare Flüssigkeit, "Suppe" oder "Pudding" in der Anlage ist.

Die DIN EN 14336 (sie ist immer noch vielen Fachleuten unbekannt) gibt dem SHK-Betrieb vor, dass Wassersysteme gespült und gereinigt werden müssen. Nur so ist gewährleistet, dass die Anlage, wenn sie mit behandeltem Wasser gefüllt wurde, die nächsten Jahrzehnte unter den gleichen guten Bedingungen funktioniert. In dieser Norm wird auch der hydraulische Abgleich vorgeschrieben.

Versuche (Stresstest) mit VE-Wasser ohne und mit VS (Vollschutz)

Viele Störungen (z.B. Strömungsgeräusche, Ausfall von Anlagenteilen) während des Betriebes einer PWWH lassen sich vermeiden, wenn man sich bei der Auslegung (Berechnung) und bei der ersten Inbetriebnahme ein wenig mehr Zeit nimmt.

Für die Dimensionierung der Rohrnennweiten können die Strömungsgeschwindigkeiten v (Wassergeschwindigkeiten) oder die vorliegenden Druckgefälle R herangezogen werden.

Unter dem häufig im Zusammenhang mit der Rohrnetzberechnung verwendeten Begriff "Stromkreis" (Wasserstromkreis) versteht man den Weg, den das Wasser vom Heizkessel über Vorlauf, Wärmeaustauscher bzw. Heizkörper und Rücklauf zum Heizkessel zurücklegt. Dieser Stromkreis besteht in der Regel aus mehrere Teilstrecken (TS). Bei der Zweirohrheizung können Teilstrecken der Vor- und Rückläufe mit gleichen Heizwasserströmen zusammengefasst werden.

Durch den von der Heizungsumwälzpumpe erzeugte Pumpendruck wird der Druckverlust, der durch gerade Rohrstrecken, Einzelwiderstände (Richtungsänderungen, Armaturen, Heizkörper) und Regelarmaturen (Thermostatventile, Wegeventile, Differenzdruckregler) entsteht, ausgeglichen. Da die einzelnen Stromkreise einer Warmwasserheizungsanlage parallel geschaltete Widerstände bilden, errechnet sich der notwendige Pumpendruck aus den Druckverlusten des ungünstigsten Stromkreises. In diesem Stromkreis entsteht der größte Druckverlust nach dem die Pumpe ausgelegt bzw. eingestellt wird.
In den Stromkreisen, in denen der Druckverlust geringer ist, müssen Drosselarmaturen (voreinstellbare Thermostatventile [evtl. einstellbare Rücklaufverschraubungen], in größeren Anlagen zusätzlich Strangregulierventile oder Differenzdruckregler) eingebaut werden. Diese Drosselarmaturen reduzieren den überschüssigen Druck bzw. halten ihn konstant, damit der "günstigste" Heizkreis (Heizkörper) nicht die Anlage steuert, denn dieser Heizkreis (Heizkörper) beeinflusst die Funktion der anderen Heizkreise (Heizkörper).  > Einfach gesagt, dieser Heizkörper darf den anderen Heizkörpern nicht das Wasser wegnehmen <

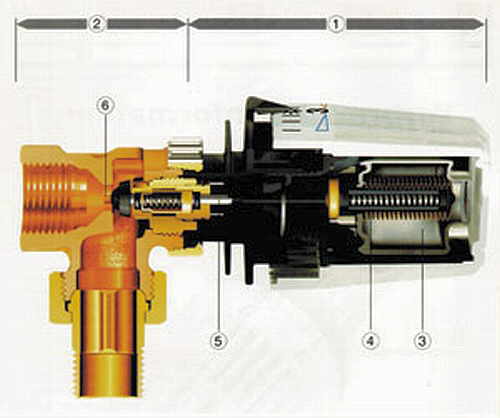

Volumenstrombegrenzung - Voreinstellung
Quelle: Danfoss GmbH		Quelle: TA Heimeier
Voreinstellung eines Handventils Quelle: TA Heimeier
Schon 1960 wurde in der DIN 18380 – Zentralheizungs-, Lüftungs- und zentrale Warmwasserbereitungsanlagen - im Rahmen des Probeheizens ein hydraulischer Abgleich vorgeschrieben. (hier ein Auszug aus dem Fachbuch in meiner Lehrzeit [1961 -64])
Tacosetter Bypass 100 Quelle: Taconova GmbH Neben den üblichen voreinstellbaren Thermostatventilen (und Rücklaufverschraubungen) können Verbraucher (Lüftungsgeräte [Wärmetauscher, Kühler, Fan Coil Units], Puffer- und Trinkwasserspeicher) oder größere Teilsysteme (Heizkörper- und Flächenheizungskreise, Deckenpaneele, Erdkollektorkreise, Trinkwassersysteme und Teilbereiche einer Heizungs-, Solar- oder Kühlanlage) auch mit Abgleichventile (Taco-Setter bzw. TacoSetter Tronic oder TacoSetter Rondo und TopMeter [auf den Vor- oder Rücklaufbalken der Verteiler von Fußboden-, Wandflächen- oder Deckenheizungen]) hydraulisch abgeglichen werden. > mehr

Wenn nicht in allen Stromkreisen der gleiche Druckverlust besteht, stellen sich andere Heizwasserströme als die berechneten notwendigen Massenströme ein. Das Wasser strömt dann mit einer viel zu großen Menge durch die Heizkreise (Heizkörper) mit den geringeren Widerständen. Die Heizkörper geben mehr Wärme ab, wirken als Störgröße für die Raumregelung und führen evtl. zu Strömungsgeräuschen. Das Ergebnis ist, dass die Hydraulik durcheinander gebracht wird.

Die Folge des fehlenden Abgleichs ist, dass die Heizkreise (Heizkörper) mit höheren Widerständen nicht warm werden. Die falsche "logische" Folgerung wäre, den Pumpendruck zu erhöhen (höhere Schaltstufe, größere Pumpe). Dies bedeutet aber einen höheren Stromverbrauch, evtl. extreme Fließgeräusche, Einbau eines Überströmventils (Energievernichtung) und Lufteinsaugung (Verschiebung des Nullpunktes). Dadurch werden die Probleme noch größer.

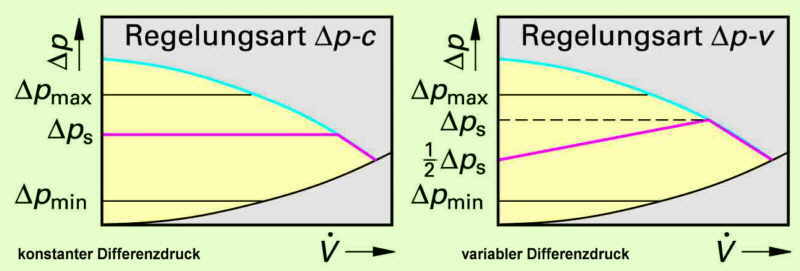

Wenn die Anlage richtig abgeglichen ist, kann durch den Einsatz einer (selbsttätig) regelbaren Pumpe (nach der EnEV ab 25 kW [Nennwärmeleistung] vorgeschrieben) der Energieverbrauch der Pumpe bis zu 80 % reduziert werden. Solche Pumpen haben sich oft nach 2 Jahren amortisiert. Besonders jetzt ist eine aufbereitete Anlage wichtig, damit die Pumpen nicht auf Grund von evtl. vorhandenen Magnetits ausfallen!

In Kleinanlagen mit Gas-, Öl- oder Holzkessel kann aber eine selbstregelnde Pumpe eher kontraproduktiv sein, weil sie dem Wärmeerzeuger nicht genügend Volumenstrom zur Verfügung stellt (siehe "Kuhschwanzheizung").

Die alte, seit Jahrzehnten praktizierte Rohrnetzberechnung hat sich für bestehende Anlagen inzwischen überholt (ist aber für Neulinge weiterhin ein Muss, um die Zusammenhänge besser verstehen zu lernen). Sinnvoll ist die Berechnung mit einem Berechnungsprogramm und man wird schnell feststellen, dass der theoretisch ungünstigste Heizkörper bzw. Heizfläche meistens nicht der richtige Heizkreis ist.

Auch die Berechnung für den nachträglichen Abgleich in Bestandsanlagen ist mit solchen Programmen möglich, ob aber diese aufwendige Berechnung in kleineren Anlagen notwendig ist, wird immer noch kontrovers diskutiert. Viele Hersteller bieten Überschlagsberechnungen an, die für die Praxis tolerierbar sind. Es werden auch schon Programme für Handys angeboten. Ein überschlägiger Abgleich ist immer noch besser gegenüber gar keinem.

Auch sollte daran gedacht werden, dass man ein "Feintuning" in der ersten Heizperiode nur bei Außentemperaturen unter +5° C durchführen kann und dass Fremdwärme (Sonneneinstrahlung, Personen und Elektrogeräte in den Räumen) möglichst vermieden wird, da sonst eine Überprüfung der erreichten Raumtemperaturen verfälscht werden!! Außerdem kann es nach der zweiten Heizperiode notwendig sein, eine Nachjustierung vorzunehmen. Erst dann ist die wirkliche Heizlast vorhanden, weil dann die Baufeuchte rausgetrocknet ist.

Die VOB/C ist, wie auch die anderen Teile der VOB, kein Gesetz. Der Auftraggeber und der Auftragnehmer können die VOB/C nur in Anspruch nehmen, wenn sie vertraglich schriftlich festgelegt wurden.

Praxisvorschlag zur Überprüfung der Anlagenhydraulik Die Güte der Hydraulik einer Anlage (mit Heizkörpern) zu überprüfen, ist eigentlich sehr einfach. Die Wärmezufuhr wird abgeschaltet und die Anlage kühlt mit laufender Pumpe ab, dabei müssen alle HK-Ventile voll aufgedreht sein. Wenn das Anlagenwasser abgekühlt ist, wird die Pumpe abgeschaltet und der Wärmeerzeuger hochgeheizt. Nach dem Erreichen der maximalen Temperatur wird die Pumpe wieder eingeschaltet. Die Pumpe sollte möglichst hoch eingestellt werden, damit ein großer Volumenstrom erreicht wird, damit die die Anlage keine "Kuhschwanzheizung" wird. Nun wird überprüft, ob das warme Wasser relativ gleichmäßig an allen Heizkörpern ankommt. Hierbei muss natürlich die Strömungsgeschwindigkeit (ca. 0,3 m/s) berücksichtigt werden. Wenn einzelne Heizkörper zu schnell warm werden, dann bekommen sie zu viel Wasser (Wärme). Heizkörperanschlüsse, die nur verzögert warm werden, sind unterversorgt. Jetzt kann der Fachmann schon abschätzen, ob bzw. wie der Abgleich vorzunehmen ist. Die Überprüfung einer Fußbodenheizung kann in ähnlicher Weise durchgeführt werden. Hier muss aber der Rücklauf gefühlt werden. Voraussetzung für einen weiteren Abgleich sind voreinstellbare Ventile (bzw. Rücklaufverschraubungen) und richtig ausgelegte Heizflächen.

Wenn man eine vorausschauende und sachliche Fahrweise bewerten soll, erkennt man sicher auch nur geringeren Bremsen- und Reifenverschleiß. Dass so ein Fahrzeug dann insgesamt in allen Belangen schonender und sparsamer betrieben wird und nach Jahren einen deutlich besseren Eindruck hinterlässt, als eine verschlissene Schrottkarre, wird sicher jeder verstehen. Ein Fahrzeug, das innerhalb sinnvoller und "bedarfsgerechter" Betriebszustände betrieben wird, läuft sparsamer und hält länger. Auch, wenn der Vergleich mit dem Fahrzeug für beratungsresistente und merkbefreite Diskussionsteilnehmer, die permanent den erwiesen sinnvollen und in der Praxis auch von Laien bereits als äußerst vorteilhaft erkannten hydraulischen Abgleich torpedieren, vielleicht etwas hinkt, gilt das Gleiche auch für Heizungsanlagen. Der hydraulische Abgleich sorgt dafür, dass die Heizung innerhalb definierbarer und damit kontrollierbarer Betriebszustände läuft. Häufige verlustreiche Extremzustände im Hochlast- und Unterlastbereich, die in unabgeglichenen Heizungsanlagen üblich sind, werden durch den hydraulischen Abgleich vermieden. Die Anlage arbeitet abgeglichen ganz einfach gleichmäßiger. Alle, die eine abgeglichene Anlage haben, können das bestätigen. Zitat: Heiko Ziemek

Falsche Maßnahmen Wenn Anlagenteile, einige Heizkörper oder einzelne Räume nicht richtig "mitlaufen", also die Anlage nicht richtig abgeglichen ist und/oder die Heizlastberechnung bzw. die Heizflächenauslegung nicht stimmt, werden häufig folgende Maßnahmen durchgeführt, die eher zu einer Verschlechterung der Hydraulik oder/und zu höheren Energieverbrauch führen: > Meistens wird die Pumpenleistung erhöht (höhere Drehzahl oder größere Pumpe). was nicht nur zu einem erheblich höheren Energiebedarf führt, sondern auch die Hydraulik total durcheinander bringt und zu Strömungsgeräuschen führen kann. Der Hintergrund ist, dass bei einer Anhebung der Pumpenförderhöhe der Volumenstrom zunimmt (der Förderdruck erhöht sich quadratisch zum Durchfluss, so führt ein doppelter Durchfluss zu einem vierfachen Druck) und der elektrische Energieverbrauch (die hydraulische Leistung erhöht sich in der 3. Potenz, so führt ein doppelter Duchfluss zu einer achtfachen hydraulischer Leistung) erheblich ansteigt. > Durch eine Erhöhung der Vorlauftemperatur durch das Verstellen der Heizkurve (Steilheit oder Parallelverschiebung) wird das Heizungswasser nicht nur zur Fremdwärme, es entstehen auch höhere Energieverluste im Rohrleitungssystem und durch die Überheizung der Räume. > Wenn der Wiederaufheizzeitpunkt vorverlegt wird, weil die Räume nach der Nachtabsenkung bzw. -abschaltung ungleichmäßig schnell oder überhaupt nicht warm werden, führt diese Maßnahme nur zu einem erhöhten Energieverlust.

Arbeitschritte - Hydraulischer Abgleich

Neuanlagen/Neubau                     Bestandanlagen/Altbau

Vorschläge für das Durchführen eines nachträglichen hydraulischen Abgleiches
